cad軟件電腦版有很多，今天東坡小編介紹一款移動端最好用的cad軟件——CAD派客云圖，它是專為各行各業的設計師打造的移動cad應用，支持DWG/DXF/DWF等圖紙文件，還具有CAD繪圖、編輯與輸出功能，還能將cad文件輸出為PDF或DWF文件郵件給他人。

cad派客云圖是干什么的

CAD派客云圖（CAD Pockets）是中望軟件官方出品的免費CAD看圖制圖分享App，集dwg 天正圖紙快速查看編輯、精準測量批注和云端團隊溝通等多功能于一體。派客云圖發展至今已近十年，可查看編輯導出dwg/dwf/dxf/pdf等超多格式圖紙，豐富TTF字體庫，支持精度為10^(-8)測量標注，提供百余種測量批注/繪制編輯/捕捉/圖層布局/管理協作功能。同時有Web端（www.cadpockets.com）同步，支持dwg在線看圖和團隊溝通。

cad派客云圖手機教程

絕對豐富且強大的新功能，請仔細閱讀以下圖文，即將為您揭開神秘面紗。

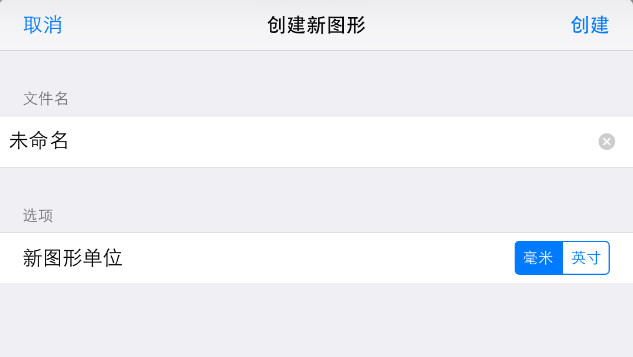

1、新建圖紙(V)

在本地和網盤文件夾中創建新的空白圖紙。支持“毫米（公制）”和“英寸（英制）”兩種圖形單位的圖紙新建。

2、高級圖層管理工具(V)

新建圖層，在圖層列表中點擊“+”按鈕即可新建新圖層；切換當前圖層，雙擊圖層項即可將該圖層置為當前層；修改圖層顏色，點擊圖層項前的顏色圖標，即可在顏色選擇器中選取顏色；重命名圖層，左滑圖層項后出現重命名按鈕，點擊后對圖層名進行修改；刪除圖層，左滑圖層項后出現刪除按鈕，點擊后刪除圖層。

開關圖層，單擊圖層項或點擊開關圖標即可開關圖層，該操作和以前的版本一樣保持不變。

3、新增線性、弧長、坐標標注

創建線性標注，在繪圖區指定第一點和第二點后，在豎直或水平方向確定尺寸線的位置以完成線性標注的創建。

創建弧長標注，選擇圓弧后指定尺寸線的位置以完成弧長標注的創建。

創建坐標標注，任意指定或長按后捕捉特征點指定坐標標注的定義點位置，豎直或水平方向拖動確定尺寸線的位置，以確定標注X軸坐標或Y軸坐標。

4、塊插入與其屬性編輯(V)

當打開的圖紙中包含塊定義時，在繪圖工具欄中點擊“插入圖塊”，在又側邊欄中點選要插入的圖塊，在繪圖區指定插入點，調整圖塊的夾點確定大小及角度，點擊下方的“√”按鈕以完成插入。在插入的過程中點擊“+”按鈕，可實現多重插入。

如果插入的塊包含屬性文字，在確定插入后會彈出編輯屬性值的對話框，輸入屬性值或保持默認值。對于已經插入的屬性塊，選中后在編輯工具欄上點擊“編輯屬性”的按鈕，可以再次編輯其屬性值。

5、夾點編輯

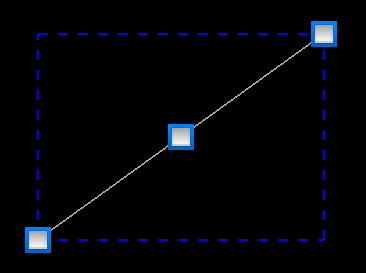

選中單個的直線、多段線、矩形、圓、圓弧及各種標注類型的對象后，顯示其夾點，通過拖動夾點以修改實體的形狀。

（多段線夾點顯示）

選中其他類型的對象或多個對象時，顯示包絡框，通過拖動包絡框夾點或旋轉句柄以修改實體的大小和角度。

（多個對象的包絡框顯示）

6、文本搜索(V)

在圖紙中搜索單行或多行文字中的文本，提供區分大小寫和全字匹配的設置。在“文本搜索”框中點擊搜索按鈕，匹配到文本后，圖形將縮放到文本所在的位置，并以背景灰顯的方式提示匹配到的文字。

7、新增支持DWF和DXF文件格式

可在本地或網盤目錄中打開DWF或DXF格式的文件。DWF文件不支持編輯，只支持查看和分享。DXF文件可以編輯并保存成同格式的文件。

8、打印DWF與PDF文件格式(V)

在輸出工具欄的“打印”功能中，新增了兩種導出格式DWF和PDF，并對這兩種導出格式提供相關的導出選項：打印樣式（提供常用的打印樣式文件）、布局、紙張大小、打印區域、打印方向，用戶可以根據不同的打印需求進行設置。

9、密碼鎖定(V)

提供“密碼保護”功能，為圖紙提供了私密性保護，開啟后每次啟動應用要輸入密碼。四位數密碼設置，方便易記憶。還提供了忘記密碼找回的功能，通過用戶注冊的郵箱將密碼明文發送到郵箱中。

10、支持AirDrop共享文件

將應用內的各種圖紙或其他文件，以AirDrop的方式共享給好友。受iOS系統影響，該功能只在iOS7及以上系統上使用。

11、支持建筑類實體顯示

兼容天正最高格式T9圖紙，且無縫兼容ZWCAD建筑版圖紙。在二維視圖或三維視圖下，能正確顯示建筑類所有實體的平面或三維效果。

12、易用性改造

應用的易用性方面有較大的改進，體現了移動、即時、快捷的產品形象。

13、界面改造

新增側邊欄設計，幫助用快速地開始查找自己的圖紙，減少點擊，使用更方便快捷。在任意根視圖界面下，向右滑動或點擊側邊欄按鈕即可顯示側邊欄界面，菜單亮顯表示當前界面。字體文件夾放在本地圖紙文件夾下，應用自帶的字體文件顯示給用戶查看，且這些字體文件可以移動、復制或刪除。

14、文件列表下拉刷新

支持下滑刷新文件列表的操作，在文件列表最頂端向下滑動觸發同步文件夾，提升文件列表刷新的的易用性。

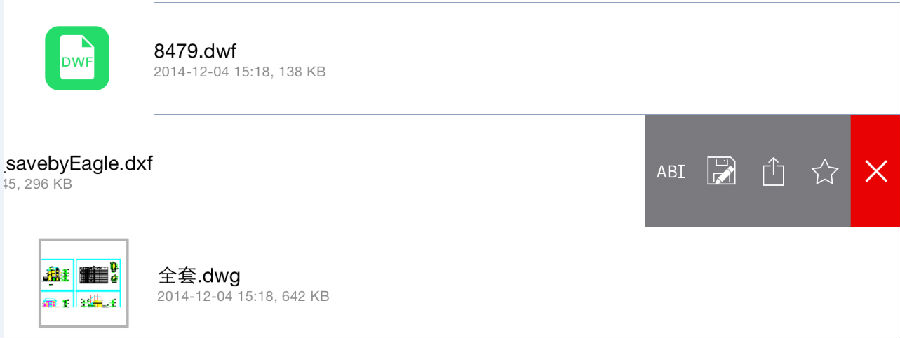

15、文件推拉式菜單

任意文件列表下，向左滑動任意文件項，右側顯示出推拉式菜單，依次為重命名、另存為、分享、收藏/取消收藏、刪除。推拉式菜單的設計，對單個文件的操作更快捷。

16、插入應用內的圖片

插入圖片的功能新增應用內的圖片來源，對于從網盤下載的圖片，可以將其插入到圖紙中，便于同一張圖片的重復利用。

17、圖紙縮略圖

重構文件列表的縮略圖功能，能在文件列表中預覽圖紙或圖片文件的縮略圖，更加迅速和直觀地幫您找到圖紙。

18、雙擊放大繪圖區域

打開圖紙文件后，單指雙擊繪圖區域即可放大查看該區域。

19、網盤同步權限升級

Dropbox和金山快盤的同步目錄，之前只能同步對應的應用文件夾里的文件，本次升級了這兩個網盤的目錄權限——可以直接同步整個目錄。

CAD派客云圖高級功能解鎖說明

CAD派客云圖2.0.0版本新增了會員制度，作為會員可免費使用高級功能（上述功能中含有V標記的為高級功能）。若需要長期免費使用高級版，則可以通過以下途徑實現：

1.注冊賬號并在CAD派客云圖上登錄后即可獲得1個月高級版使用權。

2.邀請新用戶，已注冊的用戶點擊個人信息中的“邀請好友”按鈕，即可自動生成一條包含個人ID的注冊鏈接，新用戶點擊此鏈接將跳轉到注冊頁面，并成功登錄CAD派客云圖后，雙方各獲得1個月高級版使用權。邀請人前5次邀請才可獲贈（最多獲贈5個月高級版權限），之后仍可邀請但自己無獎勵。被邀請人注冊成功且登錄應用后，即有2個月高級版使用權。

3. 每日簽到，當月完成10次簽到，則高級版使用時間增加1個月。每日首次進入應用并登錄的用戶，將自動完成簽到，并在應用內提示：今日簽到成功！本月已簽到X次，還剩Y次即可獲贈高級版使用權。若當月簽到不足10次，次月將會自動清零。

CAD派客云圖更新內容

期待已久的派客云圖V3.0終于來啦！這一次，我們重點將最常用的批注功能做得更智能、更強大、更易用，讓小伙伴們在看圖批閱時效率更高，能力更豐富！

1.【更強大】全新的多圖注釋功能，可在同一位置插入多張圖片，并可對每張圖片添加說明。多張圖片可展開，可收起，不影響正常看圖。

2.【更智能】云線變得更加智能，完成云線后自動添加文字批注

3.【更精準】新增精度設置，對小數點后的控制更精確了

4.【更易用】新增懸浮批注工具欄：智能云線、自由線、文字、多圖注釋、智能語音，讓批注標記隨手可用

5.【更豐富】新增了Kenesto網盤支持

6.【更穩定】兼容安卓6.0。

此外，我們正式開放了高級帳號的訂閱購買，并且將繼續長期保留通過注冊、登錄、邀請好友、兌換神碼等方式來獲取和延長高級帳號。本次更新中，多圖注釋和精度設置均為高級功能，為答謝眾多小伙伴長期的支持，在新版上線時將免費開放體驗，到下次更新為止，快來感受吧！

版本記錄

2021-05-27 版本: 4.4.0

1.新增實用功能，讓您使用更流暢更舒心：

-多行文字創建和編輯

-快捷的水平/垂直翻轉

-圖紙列表，實現圖紙間快速切換

-繪圖界面快速查看幫助文檔

2.開發小哥哥小姐姐還修復了一些體驗問題，祝您使用愉快~~~
