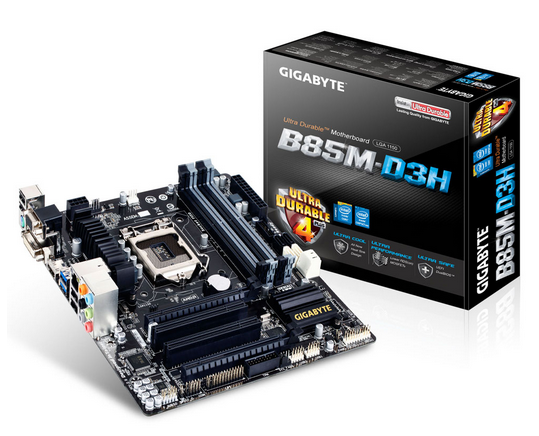

技嘉GA-B85M-D3H主板支持Intel® 第4代Core™處理器，提供USB 及LAN超強抗靜電效果，擁有HDMI 1.4, DVI, D-SUB接頭。以下文檔是技嘉GA-B85M-D3H使用手冊，為繁體版本，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。
技嘉GA-B85M-D3H使用手冊目錄
GA-B85M-D3H主機板配置圖 ......................................................................................4
GA-B85M-D3H主機板功能方塊圖 .............................................................................5
第一章 硬體安裝 .......................................................................................................6
1-1 安裝前的注意須知 .........................................................................................6
1-2 產品規格 ..........................................................................................................7
1-3 安裝中央處理器及散熱風扇 .......................................................................9
1-4 安裝記憶體模組 .............................................................................................9
1-5 安裝擴充卡 ....................................................................................................10
1-6 後方裝置插座介紹 .......................................................................................10
1-7 插座及跳線介紹 ...........................................................................................12
第二章 BIOS 組態設定 ............................................................................................18
2-1 開機畫面 ........................................................................................................19
2-2 M.I.T. (頻率/電壓控制) ..................................................................................19
2-3 System Information (系統資訊) ......................................................................24
2-4 BIOS Features (BIOS功能設定) .....................................................................25
2-5 Peripherals (整合週邊設定) ..........................................................................28
2-6 Power Management (省電功能設定) ............................................................31
2-7 Save & Exit (儲存設定值並結束設定程式) ...............................................32
第三章 附錄 ..............................................................................................................33
驅動程式安裝 ..........................................................................................................33
管理聲明 ..................................................................................................................34
技嘉產品臺灣地區保固共同條款 .......................................................................36
技嘉科技全球服務網.............................................................................................36

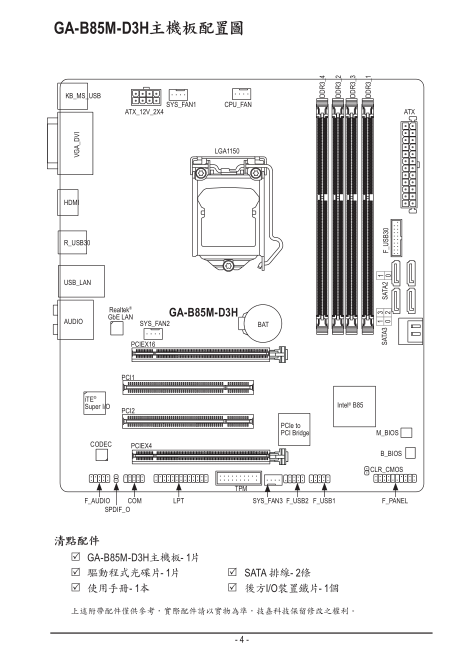

技嘉GA-B85M-D3H使用手冊——主板配置圖
技嘉GA-B85M-D3H規格參數
中央處理器(CPU)
支持LGA1150插槽處理器：Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 /Intel® Pentium®處理器 / Intel® Celeron®處理器
L3高速緩存取決于CPU
芯片組
Intel® B85 高速芯片組
內存
4個DDR3 DIMM插槽，最高支持到32 GB
* 由于Windows 32-bit操作系統的限制，若安裝超過4 GB容量內存時，實際上顯示之內存容量將少于實際安裝的內存容量。
支持雙信道內存技術
支持DDR3 1600/1333 MHz
支持non-ECC內存
支持Extreme Memory Profile (XMP)內存
顯示功能
內建于有顯示功能的處理器 - 支持Intel® HD Graphics:
1個D-Sub插座，可支持至最高1920x1200@60 Hz的分辨率
1個DVI-D插座，可支持至最高1920x1200@60 Hz的分辨率
* 此DVI-D插座不支持轉接為D-Sub的功能。
1個HDMI插座，可支持至最高4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz的分辨率
* 支持HDMI 1.4a版本。
支持最大共享顯示內存至1 GB
音效
內建Realtek® ALC892芯片
支持High Definition Audio
支持2/4/5.1/7.1聲道
* 若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模塊的前方面板音源輸出接出，并透過音效軟件選擇多聲道音效功能。
支持S/PDIF輸出
網絡
內建Realtek® GbE網絡芯片(10/100/1000 Mbit)
