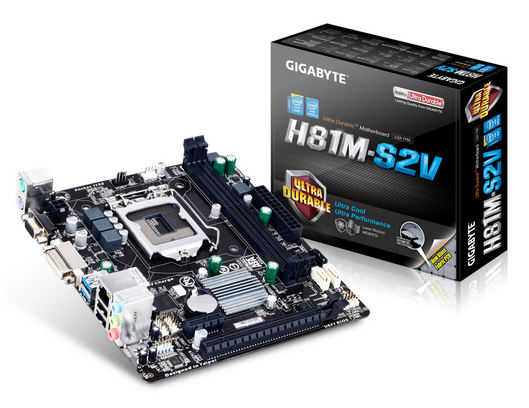

技嘉GA-H81M-S2V主板支持Intel® 第4代Core™處理器，提供LAN超強抗靜電效果，內建DVI, D-SUB接頭于后窗背板。以下文檔是技嘉GA-H81M-S2V使用手冊，為英文版本，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。
技嘉GA-H81M-S2V使用手冊目錄
GA-H81M-S2V Motherboard Layout ...............................................................................4
GA-H81M-S2V Motherboard Block Diagram ...................................................................5
Chapter 1 Hardware Installation .....................................................................................6
1-1 Installation Precautions ....................................................................................6
1-2 Product Specifications ......................................................................................7
1-3 Installing the CPU ............................................................................................9
1-4 Installing the Memory .......................................................................................9
1-5 Installing an Expansion Card .........................................................................10
1-6 Back Panel Connectors ..................................................................................10
1-7 Internal Connectors ........................................................................................ 11
Chapter 2 BIOS Setup ..................................................................................................16
2-1 Startup Screen ...............................................................................................16
2-2 M.I.T. ..............................................................................................................17
2-3 System Information ........................................................................................21
2-4 BIOS Features ...............................................................................................22
2-5 Peripherals .....................................................................................................25
2-6 Power Management .......................................................................................27
2-7 Save & Exit .....................................................................................................28
Chapter 3 Appendix ......................................................................................................29
Drivers Installation .....................................................................................................29
Regulatory Statements ..............................................................................................30
Contact Us ................................................................................................................32

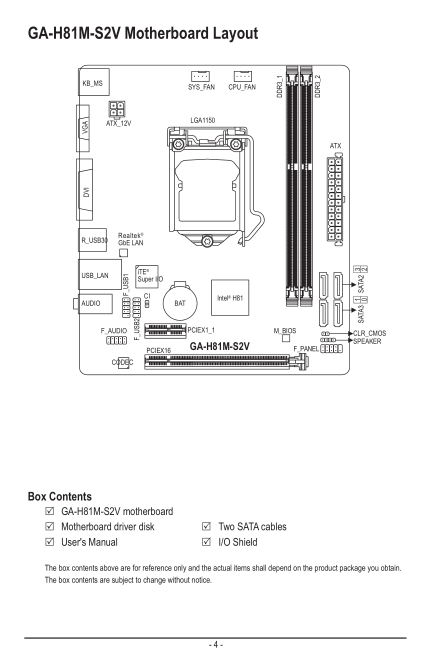

技嘉GA-H81M-S2V使用手冊——主板配置圖
技嘉GA-H81M-S2V規格參數
中央處理器(CPU)
支持LGA1150插槽處理器：Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 / Intel® Pentium®處理器 / Intel® Celeron®處理器
L3高速緩存取決于CPU
芯片組
Intel® H81 高速芯片組
內存
2個 DDR3 DIMM插槽，最高支持到16 GB
* 由于Windows 32-bit操作系統的限制，若安裝超過4 GB容量?jī)?nèi)存時，實際上顯示之內存容量將少于實際安裝的內存容量。
支持雙信道內存技術
支持DDR3 1600/1333 MHz
支持non-ECC內存
支持Extreme Memory Profile (XMP)內存
顯示功能
內建于有顯示功能的處理器 - 支持Intel® HD Graphics:
1個D-Sub插座，可支持至最高1920x1200的分辨率
1個DVI-D插座，可支持至最高1920x1200的分辨率
* 此DVI-D插座不支持轉接為D-Sub的功能。
支持最大共享顯示內存至1 GB
音效
內建Realtek® ALC887芯片
支持High Definition Audio
支持2/4/5.1/7.1聲道
* 若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模塊的前方面板音源輸出接出，并透過音效軟件選擇多聲道音效功能。
網絡
內建Realtek® GbE 網絡芯片(10/100/1000 Mbit)
