技嘉GA-H61M-DS2支持Intel LGA1155第三代22奈米及第二代酷睿™處理器，創新Smart6 軟硬件技術提供更靈活的計算機管理接口。以下文檔是技嘉GA-H61M-DS2使用手冊，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。
技嘉GA-H61M-DS2使用手冊目錄
GA-H61M-DS2主板配置圖..........................................................................................4

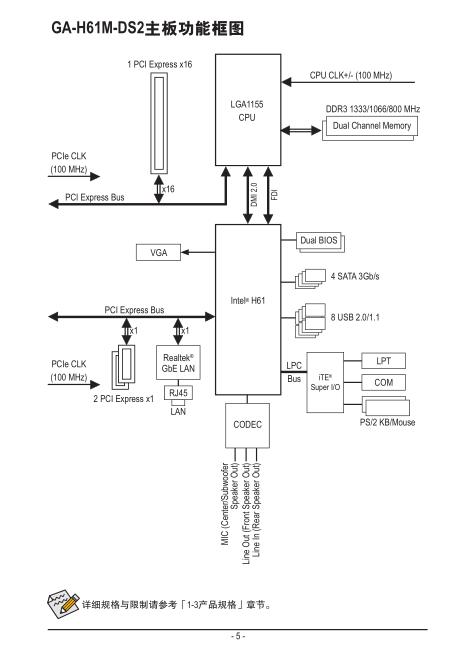

GA-H61M-DS2主板功能框圖......................................................................................5
第一章硬件安裝.......................................................................................................6
1-1安裝前的注意事項.........................................................................................6
1-2網卡驅動程序下載.........................................................................................7
1-3產品規格..........................................................................................................8
1-4安裝中央處理器...........................................................................................10
1-5安裝內存條....................................................................................................10
1-6安裝擴展卡.....................................................................................................11
1-7后方設備插座介紹........................................................................................11
1-8插座及跳線介紹...........................................................................................12
第二章BIOS程序設置............................................................................................16
2-1開機畫面........................................................................................................17
2-2M.I.T.(頻率/電壓控制)..................................................................................17
2-3System(系統)..................................................................................................21
2-4BIOSFeatures(BIOS功能設定).....................................................................22
2-5Peripherals(集成外設)...................................................................................25
2-6PowerManagement(省電功能設定)............................................................27
2-7Save&Exit(儲存設定值并結束設定程序)...............................................28
第三章驅動程序安裝............................................................................................29
管理聲明..................................................................................................................30
技嘉主板售后服務及質量保證卡.......................................................................35
技嘉科技全球服務網.............................................................................................36
技嘉GA-H61M-DS2主板功能介紹
技嘉GA-H61M-DS2規格參數
中央處理器(CPU)
支持LGA1155插槽處理器： Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 / Intel® Pentium®處理器 / Intel® Celeron®處理器
L3高速緩存取決于CPU
(部份 Intel® Core™ 處理器需要搭配外接顯卡, 詳細支持列表請參考 "CPU 支持列表")
芯片組
Intel® 高速芯片組
內存
2個1.5V DDR3 DIMM插槽，最高支持到16 GB
*由于Windows 32-bit操作系統的限制，若安裝超過4 GB容量?jī)?nèi)存時，實際上顯示之內存容量將少于實際安裝的內存容量。
支持雙信道內存技術
支持DDR3 1333/1066/800 MHz
支持non-ECC內存
支持Extreme Memory Profile (XMP)內存
*支持XMP功能需搭配Intel® 22nm (Ivy Bridge) CPU。
(詳細支持列表請參考 "內存支持列表")
顯示功能
內建于有顯示功能的處理器：
1個D-Sub插座
音效
內建Realtek® ALC887芯片
支持High Definition Audio
支寺2/4/5.1/7.1聲道
*若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模塊的前方面板音源輸出接出，并透過音效軟件選擇多聲道音效功能。
網絡
內建Realtek® GbE LAN芯片(10/100/1000 Mbit)
