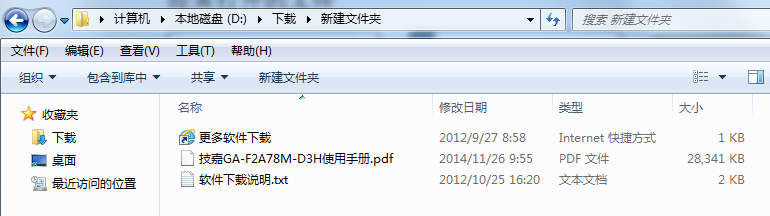

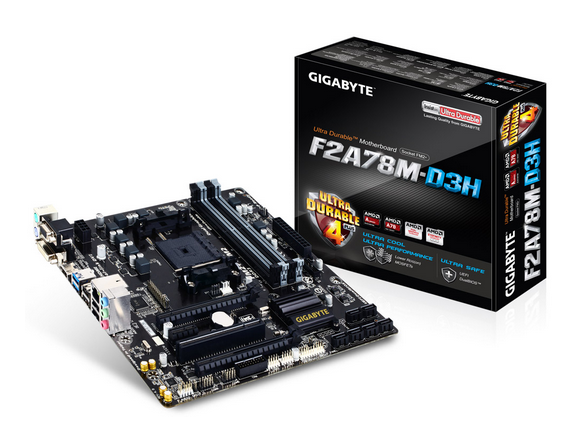

技嘉GA-F2A78M-D3H支持AMD FM2+/FM2 A系列處理器，持2way CrossFire™多重顯示技術，HDMI/Dual-link DVI/D-sub端口，以支持多重三屏幕同時輸出。以下文檔是技嘉GA-F2A78M-D3H使用手冊，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。
技嘉GA-F2A78M-D3H使用手冊目錄
清點配件 .......................................................................................................................6
選購配件 .......................................................................................................................6
GA-F2A78M-D3H主板配置圖 ......................................................................................7
GA-F2A78M-D3H主板功能框圖 ..................................................................................8
第一章 硬件安裝 .......................................................................................................9
1-1安裝前的注意事項 .........................................................................................9
1-2網卡驅動程序下載 .......................................................................................10
1-3產品規格 .........................................................................................................11
1-4安裝處理器 ....................................................................................................14
1-4-1安裝處理器(APU) ................................................................................................14
1-4-2安裝散熱風扇 .....................................................................................................16
1-5安裝內存條 ....................................................................................................17
1-5-1雙通道內存技術 .................................................................................................17
1-5-2安裝內存條 ..........................................................................................................18
1-6安裝擴展卡 ....................................................................................................19
1-7構建AMD Dual Graphics 系統 ........................................................................20
1-8后方設備插座介紹 .......................................................................................21
1-9插座及跳線介紹 ...........................................................................................23
第二章 BIOS 程序設置 ............................................................................................33
2-1開機畫面 ........................................................................................................34
2-2BIOS設定程序主畫面 ...................................................................................35
2-3M.I.T. (頻率/電壓控制) ..................................................................................37
2-4System Information (系統信息) ......................................................................45
2-5BIOS Features (BIOS功能設定) .....................................................................46
2-6Peripherals (集成外設) ...................................................................................50
2-7Power Management (省電功能設定) ............................................................54
2-8Save & Exit (儲存設定值并結束設定程序) ...............................................56
第三章 構建SATA硬盤 ............................................................................................57
3-1設定SATA控制器模式 ..................................................................................57
3-2安裝SATA RAID/AHCI驅動程序及操作系統 ..............................................66
第四章 驅動程序安裝 ............................................................................................71
4-1芯片組驅動程序 ...........................................................................................71
4-2軟件應用程序 ................................................................................................72
4-3技術支持(說明) .............................................................................................72
4-4與技嘉聯系 ....................................................................................................73
4-5系統信息 ........................................................................................................73
4-6Download Center (下載中心) .........................................................................74
第五章 獨特功能介紹 ............................................................................................75
5-1BIOS更新方法介紹 .......................................................................................75
5-1-1如何使用Q-Flash (BIOS 快速刷新)更新BIOS .................................................75
5-1-2如何使用@BIOS (BIOS 在線更新)更新BIOS ..................................................78
5-2EasyTune 6介紹 ..............................................................................................79
5-3Smart Recovery 2 (智能恢復2) ......................................................................80
第六章 附錄 ..............................................................................................................83
6-1音頻輸入/輸出設定介紹 .............................................................................83
6-1-12 / 4 / 5.1 / 7.1聲道介紹 .......................................................................................83
6-1-2S/PDIF輸出設定 ..................................................................................................85
6-1-3麥克風錄音設定 .................................................................................................86
6-2-4錄音機使用介紹 .................................................................................................88
6-2疑難排解 ........................................................................................................89
6-2-1問題集 ..................................................................................................................89
6-2-2故障排除 ..............................................................................................................90
管理聲明 ..................................................................................................................92
技嘉主板售后服務及質量保證卡 .......................................................................94
技嘉科技全球服務網.............................................................................................95
技嘉GA-F2A78M-D3H規格參數
APU
FM2+ 插槽:
支持AMD A系列處理器
支持AMD Athlon™系列處理器
芯片組
AMD A78
內存
4個1.5V DDR3 DIMM插槽，最高支持到64 GB
*由于Windows 32-bit操作系統的限制，若安裝超過4 GB容量內存時，實際上顯示之內存容量將少于實際安裝的內存容量。
*若要支持最大系統內存容量至64 GB，需使用16 GB (或以上)的內存模塊。當此類型的內存上巿后，技嘉將更新網站上的內存支持列表。
支持雙信道內存技術
支持DDR3 2400(OC)/2133/1866/1600/1333 MHz
支持AMD Memory Profile (AMP)/Extreme Memory Profile (XMP)內存
(詳細支持列表請參考 "內存支持列表")
顯示功能
內建于有顯示功能的處理器:
1個D-Sub插座，可支持至最高1920x1200的分辨率
1個DVI-D插座，可支持至最高2560x1600的分辨率
*要支持2560x1600的分辨率需搭配支持Dual Link DVI的顯示器及顯示器連接線。
*此DVI-D插座不支持轉接為D-Sub的功能。
1個HDMI插座，可支持至最高4096x2160的分辨率
*若使用FM2+ APU可支持至4096x2160的分辨率；若使用FM2 APU可支持至1920x1200的分辨率。
*支持HDMI 1.4a版本。
支持最大共享顯示內存至2 GB
音效
內建Realtek® ALC887芯片
支持High Definition Audio
支持2/4/5.1/7.1聲道
*若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模塊的前方面板音源輸出接出，并透過音效軟件選擇多聲道音效功能。
支持S/PDIF輸出
網絡
內建Realtek® GbE 網絡芯片 (10/100/1000 Mbit)
