磊科NSW1924F有16個千兆SFP光模塊接口，4個千兆光銅combo和4個千兆銅纜口，它是磊科公司推出的具有高性能、多用途、高安全性的網管型光纖交換機。支持IEEE802.3 10BASE-T/802.3u 100BASE-TX、IEEE 802.3ab 1000Base-T IEEE 802.3Z千兆以太網標準，支持自動協商功能，支持MAC地址綁定、MAC地址過濾、MAC地址學習、MAC地址老化，支持web頁面設置以及固件升級等功能。下面小編給大家帶來的是磊科NSW1924F使用說明書(用戶手冊）。
你可以通過基于web瀏覽器的配置來管理NSW1924F。要通過web瀏覽器配置NSW1924F，至少要有一臺合理配置的電腦，通過以太網連接到NSW1924F。NSW1924F的默認IP地址是192.168.2.11，子網掩碼是255.255.255.0。所以在登錄交換機之前，請確保電腦網卡的IP地址與交換機的IP處于同一網段：192.168.2.***（1<***<255，且***不等于11）。參照下面步驟來設置
NSW1924F交換機與其它HUB或交換機的連接方法
將 NSW1924F與其他網絡設備采用直聯線或交叉線直接相連。
10BASE-T的HUB或交換機與交換機相連時，可以使用3類、4類或者5類或以上的UTP/STP雙絞線。
100BASE-T的HUB或交換機與交換機相連時，必須使用5類或以上的UTP/STP雙絞線。
1000BASE-T的網卡或交換機與交換機相連時，必須使用超5e類或以上的UTP/STP雙絞線。
1000M光纖模塊與交換機相連時，請使用SFP多模光纖
磊科nsw1924f說明書目錄
1. 簡介...........7
1.1. 產品概述...........................................................7
1.2. 主要特性...........................................................7
1.3. 支持的標準和協議............................................7
1.4. 工作環境...........................................................8
2. 硬件安裝過程............................................................9
2.1. 系統需求...........................................................9

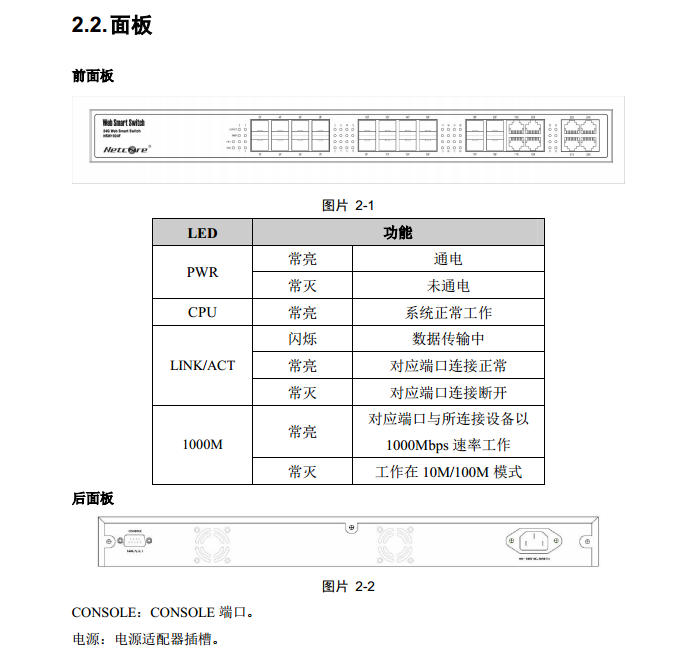

2.2. 面板...9
2.3. 硬件安裝.........................................................10
3. 交換機的連接方法.................................................. 11
3.1. 交換機的連接.................................................. 11
3.2. 與網絡最終節點的連接方法........................... 11
3.3. 與其它HUB或交換機的連接方法................. 11
4. 登入.........12
4.1. 配置電腦.........................................................12
4.1.1. Windows 98/Me ........................................12
4.1.2. Windows 2000 ..........................................12
4.1.3. Windows XP .............................................15
4.1.4. Windows Vista ..........................................21
4.2. 用NSW1924F檢查電腦的IP和連接.............27
4.3. 登入.28
5. WEB設置...............................................................30
5.1. 首頁.30
5.2. 系統管理.........................................................31
5.2.1. IP地址....................................................31
5.2.2. 修改密碼.................................................32
5.2.3. MAC地址................................................32
5.2.4. CONSOLE信息.......................................32
5.2.5. 管理VLAN...............................................33
5.2.6. 系統升級.................................................33
5.2.7. 參數保存.................................................33
5.2.8. 參數備份與恢復......................................34
5.2.9. 恢復缺省參數..........................................35
5.2.10. 重新啟動.................................................35
5.3. 端口管理.........................................................35
5.3.1. 端口配置.................................................35
5.3.2. 端口統計.................................................36
5.3.3. 端口帶寬限制..........................................37
5.3.4. 級聯口配置..............................................38
5.3.5. 線纜測試.................................................38
5.3.6. 緩存調度策略..........................................39
5.4. 冗余與備份......................................................39
5.4.1. 鏈路聚合.................................................39
5.5. 安全.40
5.5.1. ACL..........................................................40
5.5.2. 安全防御.................................................42
5.5.3. ARP攻擊防御..........................................42
5.5.4. 網絡防水墻..............................................43
5.5.5. VLAN .......................................................44
5.5.5.1. 802.1Q VLAN ................................................... 44
5.5.5.2. Port-Based VLAN.............................................. 53
5.5.6. MAC地址綁定........................................55
5.5.7. MAC地址過濾........................................56
5.5.8. MAC地址學習........................................56
5.5.9. MAC地址老化........................................57
5.6. QOS.57
5.6.1. 802.1p 隊列映射.....................................57
5.6.2. 端口默認優先級......................................58
5.6.3. 隊列調度.................................................58
5.6.4. 信任模式.................................................60
5.7. 組播管理.........................................................60
5.7.1. IGMP Snooping........................................60
5.7.2. 組播路由端口..........................................61
5.8. 網絡分析.........................................................61
5.8.1. 端口分析.................................................61
5.8.2. 端口鏡像.................................................62
5.8.3. QOS統計器.............................................63
5.8.4. 防水墻日志..............................................63
5.8.5. ARP攻擊日志..........................................63
5.9. 網絡設備保護..................................................63
5.9.1. 主機安全保護..........................................64
5.9.2. 網絡設備保護..........................................66
5.9.3. 應用程序優先級......................................66
5.10. 單IP管理........................................................67
6. CONSOLE控制臺..................................................68
6.1. 恢復默認.........................................................68
6.2. X-MODE升級.................................................70
7. 疑難解答.72
