TL-SL2218P是一款16+2G千兆簡單網管PoE交換機，支持端口鏡像、端口限速、端口匯聚等豐富的端口管理功能，支持基于Web、SNMP管理，提供網絡診斷及系統診斷等維護手段。以下文檔是TL-SL2218P/SL2226P用戶手冊，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。

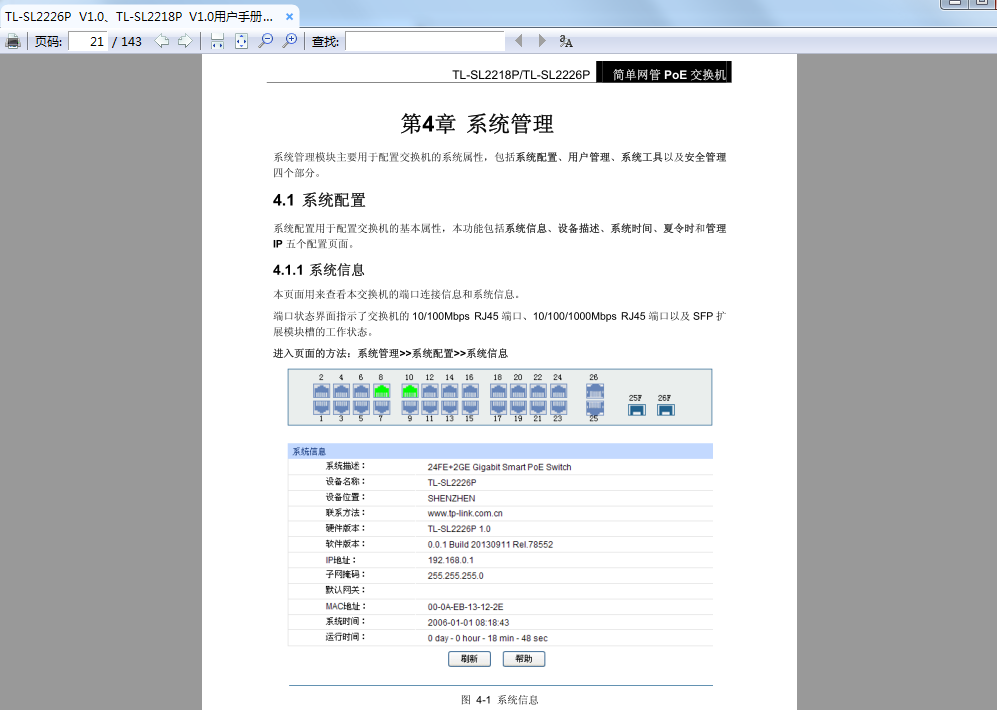

TL-SL2218P/SL2226P用戶手冊目錄
第1章用戶手冊簡介.........................................................................................................1
1.1目標讀者...............................................................................................................1
1.2本書約定...............................................................................................................1
1.3章節安排...............................................................................................................1
第2章產品介紹.............................................................................................................4
2.1產品簡介...............................................................................................................4
2.2產品特性...............................................................................................................4
2.3產品外觀...............................................................................................................5
2.3.1前面板................................................................................................................5
2.3.2后面板................................................................................................................9
第3章配置指南...........................................................................................................10
3.1登錄Web頁面..........................................................................................................10
3.2Web頁面簡介..........................................................................................................11
3.2.1頁面總覽...........................................................................................................11
3.2.2頁面常見按鍵及操作.................................................................................................12
第4章系統管理...........................................................................................................14
4.1系統配置.............................................................................................................14
4.1.1系統信息...........................................................................................................14
4.1.2設備描述...........................................................................................................16
4.1.3系統時間...........................................................................................................17
4.1.4夏令時..............................................................................................................18
4.1.5管理IP..............................................................................................................19
4.2用戶管理.............................................................................................................20
4.2.1用戶列表...........................................................................................................21
4.2.2用戶配置...........................................................................................................21
4.3系統工具.............................................................................................................23
4.3.1配置導入...........................................................................................................23
4.3.2配置導出...........................................................................................................23
4.3.3軟件升級...........................................................................................................24
4.3.4系統重啟...........................................................................................................25
4.3.5軟件復位...........................................................................................................25
4.4安全管理.............................................................................................................25
4.4.1安全配置...........................................................................................................25
第5章二層交換...........................................................................................................28
5.1端口管理.............................................................................................................28
5.1.1端口配置...........................................................................................................28
5.1.2端口監控...........................................................................................................29
5.1.3端口安全...........................................................................................................31
5.1.4端口隔離...........................................................................................................33
5.2匯聚管理.............................................................................................................34
5.2.1匯聚列表...........................................................................................................34
5.2.2手動配置...........................................................................................................35
5.3流量統計.............................................................................................................36
5.3.1流量概覽...........................................................................................................36
5.3.2詳細統計...........................................................................................................37
5.4地址表管理.........................................................................................................39
5.4.1地址表顯示.......................................................................................................39
5.4.2靜態地址表.......................................................................................................41
5.4.3動態地址表.......................................................................................................42
5.4.4過濾地址表.......................................................................................................44
第6章VLAN.............................................................................................................46
6.1802.1QVLAN.........................................................................................................46
6.1.1VLAN配置........................................................................................................48
6.1.2端口配置...........................................................................................................50
6.2802.1QVLAN功能的組網應用.............................................................................................52
第7章生成樹.............................................................................................................54
7.1基本配置.............................................................................................................60
7.1.1基本配置...........................................................................................................60
7.1.2生成樹信息.......................................................................................................61
7.2端口配置.............................................................................................................62
7.3MSTP實例.............................................................................................................64
7.3.1域配置..............................................................................................................64
7.3.2實例配置...........................................................................................................65
7.3.3實例端口...........................................................................................................66
7.4安全配置.............................................................................................................68
7.4.1端口保護...........................................................................................................68
7.4.2TC保護.............................................................................................................70
7.5STP功能的組網應用....................................................................................................70
第8章組播管理...........................................................................................................75
8.1IGMP偵聽............................................................................................................77
8.1.1基本配置...........................................................................................................78
8.1.2端口參數...........................................................................................................79
8.1.3VLAN參數........................................................................................................80
8.1.4組播VLAN........................................................................................................81
8.2IGMP偵聽功能組網應用................................................................................................83
8.3組播地址表..........................................................................................................84
8.3.1地址表顯示.......................................................................................................84
8.3.2靜態地址表.......................................................................................................85
8.4組播過濾.............................................................................................................87
8.4.1過濾地址...........................................................................................................87
8.4.2端口過濾...........................................................................................................88
8.5報文統計................................................................................................................89
第9章服務質量...........................................................................................................91
9.1QoS基礎知識.........................................................................................................91
9.2QoS配置................................................................................................................94
9.2.1端口配置...........................................................................................................94
9.2.2DSCP映射........................................................................................................95
9.2.3802.1P/CoS映射.....................................................................................................97
9.2.4隊列調度模式...................................................................................................98
9.3流量管理................................................................................................................98
9.3.1帶寬控制...........................................................................................................99
9.3.2風暴抑制.........................................................................................................100
第10章PoE................................................................................................................102
10.1PoE配置...............................................................................................................102
10.1.1PoE配置.........................................................................................................102
10.1.2PoEProfile.....................................................................................................104
10.2PoE時間段...........................................................................................................105
10.2.1PoE時間段列表....................................................................................................105
10.2.2新建PoE時間段....................................................................................................105
10.2.3PoE節假日定義....................................................................................................107
第11章SNMP.............................................................................................................108
11.1SNMP配置...........................................................................................................109
11.1.1全局配置.........................................................................................................110
11.1.2視圖管理.........................................................................................................110
11.1.3組管理............................................................................................................111
11.1.4用戶管理.........................................................................................................113
11.1.5團體管理.........................................................................................................114
11.2通知管理...........................................................................................................116
11.3RMON..............................................................................................................118
11.3.1歷史采樣.........................................................................................................119
11.3.2事件配置.........................................................................................................119
11.3.3警報管理.........................................................................................................120
第12章系統維護.........................................................................................................122
12.1運行狀態...........................................................................................................122
12.1.1CPU監控........................................................................................................122
12.1.2內存監控.........................................................................................................123
12.2系統日志...........................................................................................................123
12.2.1日志列表.........................................................................................................124
12.2.2本地日志.........................................................................................................125
12.2.3遠程日志.........................................................................................................126
12.2.4日志導出.........................................................................................................126
12.3系統診斷...........................................................................................................127
12.3.1線纜檢測.........................................................................................................127
12.3.2環回檢測.........................................................................................................128
12.4網絡診斷..........................................................................................................129
12.4.1Ping檢測.........................................................................................................129
12.4.2Tracert檢測....................................................................................................130
附錄A術語表...........................................................................................................131
附錄B技術參數規格.....................................................................................................136
TL-SL2218P/SL2226P系統管理
TL-SL2218P規格參數
網絡標準
IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.1d、IEEE 802.1w、IEEE 802.1s 、IEEE 802.1Q、IEEE 802.1p、IEEE 802.3x、IEEE802.3af、IEEE802.3at
端口
16個10/100Mbps RJ45 端口
2個10/100/1000Mbps RJ45 端口
2個共享的千兆SFP光纖口
PoE供電
16個10/100Mbps RJ45 端口支持PoE供電
整機最大供電功率為162W
每端口最大供電功率為30W
指示燈
每百兆端口具有1個Link/Ack or PoE指示燈
每千兆端口具有1個Link/Ack 、1000M指示燈
每設備具有1個Power、System、PoE Max指示燈
性能
存儲轉發
支持7.2Gbps的背板帶寬
支持16K的MAC地址表深度
使用環境
工作溫度：0℃～40℃
存儲溫度：-40℃～70℃
工作濕度：10%～90% RH不凝結
存儲濕度：5%～90% RH不凝結
輸入電源
100－240V～ 50/60Hz
外形尺寸（L×W×H）
440mm×180mm×44mm
