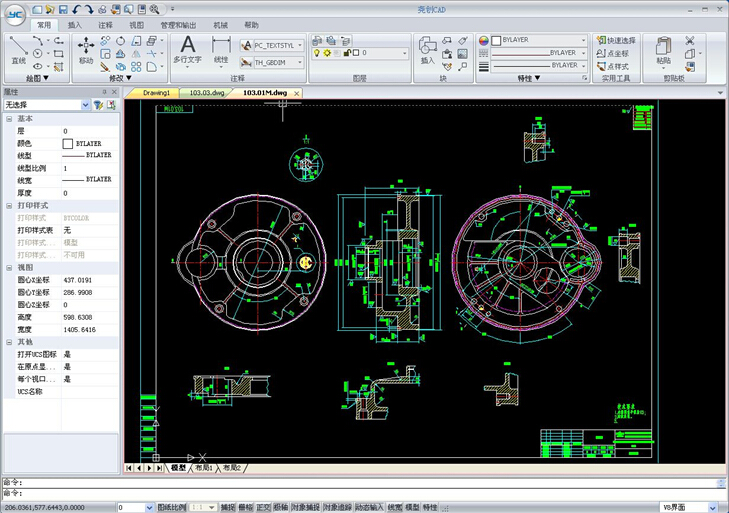

今天小編給大家介紹一款設計工作者們都很喜歡使用的一款cad制圖軟件。堯創CAD 是一款擁有完全自主知識產權的專業繪圖軟件，它與AutoCAD全面兼容，功能強大，性價比高，在機械、電子、化工、建筑、船舶、航空等行業得到了廣泛地應用。接下來來給大家介紹一下。

堯創CAD有什么特點

堯創CAD特點介紹

堯創CAD是針對機械和成套裝備制造行業的繪圖需求專門開發的CAD產品。不僅包含AutoCAD平臺類軟件強大的繪圖、標注、編輯修改等基本功能，還有專業的機械行業實用擴展功能，高效繪圖的快速坐標輸入模式。

堯創CAD怎么使用

堯創CAD使用介紹

一、高效繪圖——快速坐標輸入觀看功能演示

1.快速繪圖坐標系簡稱QCS（Quick-drafting Coordinate System），它以十字光標中心點為坐標原點，方向由用戶給定，并且由光標角度形象示意。如當光標轉動45°時，光標顯示為，同時狀態欄角度值顯示區域顯示角度值。

2.快速定位到對象或定位到對象的關鍵點利用定位鍵準確快速地將光標移動到距其最近的某個對象或對象的關鍵點（如端點、中點、圓心等）上（該功能類似開目CAD 中的N鍵上線）。

3.快速移動先輸先入數據，再按下移動鍵就可以快速將光標向指定方向移動。

a. 光標沿快速繪圖坐標系（QCS）的坐標軸方向移動指定距離，如下圖所示；

b. 光標沿用戶坐標系（UCS）的坐標軸方向移動指定距離，如下圖所示；

c. 光標沿快速繪圖坐標系（QCS）的坐標軸方向移動到和最近的圖素的交點，如下圖。

4.快速轉動在堯創CAD V7.0版本里，光標是有方向的，快速轉動光標的方法有多種：

a. 旋轉15：按下旋轉快捷鍵（出廠默認是F4、F5鍵），每按一次，光標逆時針（或順時針）轉動15°。

b. 旋轉給定角度：先輸入數據，再按下旋轉快捷鍵（F4（或F5）鍵），光標在原角度的基礎上逆時針（或順時針）轉動給定角
度。

c. 旋轉至給定角度：先鍵入@，再鍵入數據，最后按下旋轉快捷鍵（F4（或F5）鍵），光標逆時針（或順時針）旋轉至給定角度
值。

d. 旋轉復位到0°：在不預選任何圖素的情況下，按下復位鍵（默認為F6鍵）；或者輸入數值0，再輸入旋轉快捷鍵（F4或F5
鍵）。

e. 轉動到和預選線同方向或反向：光標移動到直線附近，待直線加亮成為預選圖素后，按下復位鍵（如F6鍵），快速繪圖坐標系
的X軸正方向旋轉至與預選直線同方向，再一次按下復位鍵（如F6鍵），旋轉至與預選直線反方向。

5.對齊使用對齊快捷鍵在上下左右等方向對齊追蹤繪圖區域內已有圖素的關鍵點，大大減少數據輸入量。

a. 光標沿快速繪圖坐標系（QCS）的坐標軸方向對齊追蹤

b. 光標沿用戶坐標系（UCS）的坐標軸方向對齊追蹤

6.對準按下“Ctrl+旋轉快捷鍵（如F4或F5）”組合鍵快速旋轉光標，使X軸的正方向順時針或逆時針旋轉對準屏幕內已有圖素的關鍵點（包括：端點，圓心，交點，中點，切點，象限點），被對準到的點呈加亮顯示。

7.預選圖素將鼠標移動到圖素上面，圖素加亮顯示。當預選圖素是直線、圓（或�。�、多段線等基礎圖素時，圖素被“分段加亮”，如下圖。

a. 刪除預選段：圖素呈預選狀態時，按Delete鍵即刪除當前預選段，可多次重復該操作（此功能類似開目CAD 中的E鍵擦除）。

b. 查看預選圖素的屬性：將鼠標放在預選圖素上停留約1秒鐘，會彈出“特性”框，上面給出了許多關于該圖素的重要信息，包
括長度，角度，坐標增量等，當存在分段時，不僅給出了整個圖素的長度，還給出了當前段的長度，長度格式為：當前段長度/總長。

c. 圖素呈預選狀態后，還可以進行改段屬性、復制、移動、縮放、旋轉、修改繪圖次序等編輯修改。

二、特色功能

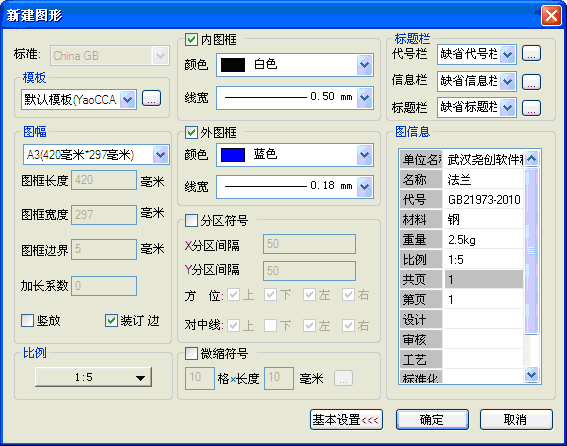

1.插入圖框，自動完成繪圖環境初始化

可以插入A0~A5標準圖幅或加長圖幅的圖框，也能插入自定義大小的圖框，同時設定圖紙比例；支持標題欄、信息欄、代號欄隨圖框一起引入；輸入圖紙信息，圖紙信息將自動映射到標題欄、代號欄區域。支持用戶自己定義標題欄、信息欄、代號欄。

2.圖紙比例圖紙比例功能可用來控制尺寸標注、文字、剖面填充、各種機械符號等標注類對象生成時的大小，也可用來修改標注類對象的大小。

通常用戶按實際尺寸繪制零部件的各個視圖，然而在標注尺寸或書寫文字時，設置尺寸或文字的大小需要使用繪圖比例進行換算，例如，用1：10的比例繪圖，當需要書寫3.5號大小的文字時，用戶需要設置文字的字高為35，通過使用圖紙比例功能設定繪圖比例后，書寫文字、標注尺寸時，不再需要考慮當前的繪圖比例換算關系，直接輸入標注對象的大小為其打印出來的大�。ɡ纾�3.5），系統自動幫你換算繪圖比例，大大地提高了設計繪圖效率。

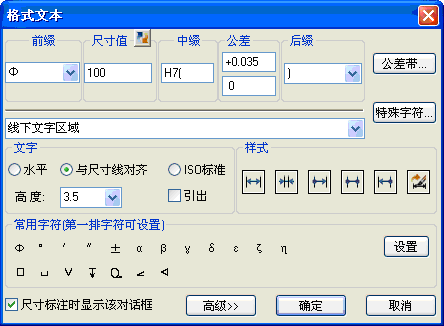

3.增強的尺寸標注和編輯功能

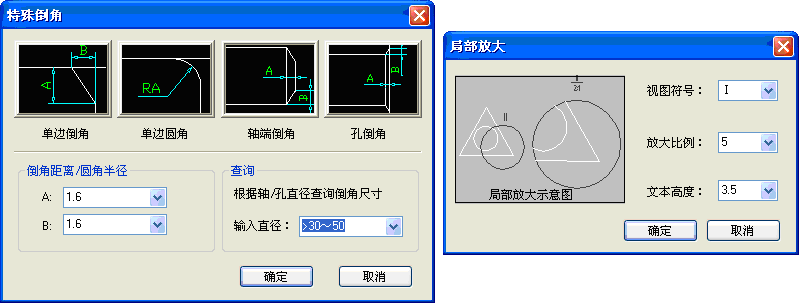

堯創CAD在尺寸標注和修改時，可以自動根據公稱尺寸的大小查詢和填寫尺寸公差及配合公差；可以方便地插入正方體、孔深等常用特殊符號；可以通過設定局部放大倍數，正確標注局部放大視圖；可以直接選用線性、半徑、直徑等不同標注類型的子形式，直接得到預想的標注形式。

4.符號標注

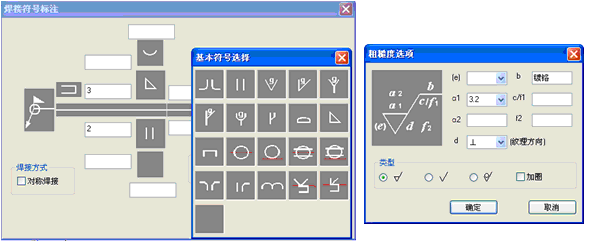

程序提供多種符合國標的常用機械符號標注：焊接符號、粗糙度、錐度、斜度、標高、倒角、形位公差基準、形位公差Ⅱ、向視圖、剖切符號。符號形式齊全，雙擊符號即可彈出標注時的對話框，方便用戶修改。

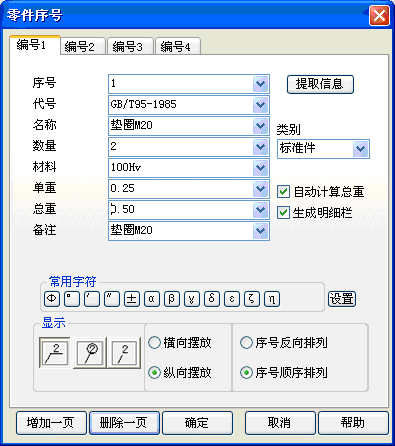

5.序號標注支持定制符合機械、紡織、汽車等行業標準的序號標注樣式。序號標注支持零件和零件組序號標注；能夠自動提取出庫圖形的屬性；獨創的明細信息記憶功能，成倍地提高了明細表填寫的效率。

支持雙擊序號進入序號編輯框修改；支持序號注水平或垂直對齊；支持按順時針或逆時針方向重新編排序號；支持刪除序號、插入序號等。

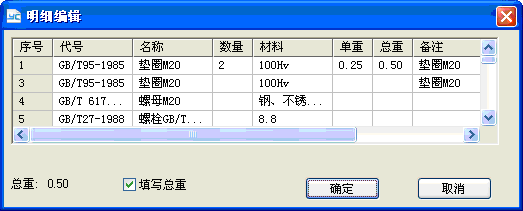

6.明細編輯明細欄定制方便，編輯功能強大。明細欄隨序號標注同步生成，并能自動關聯編輯。支持自動提取出庫圖形的明細信息、支持自動分欄排放、明細分類排列，還可以將明細表輸出為Excel格式文件。

7.提供對稱半線性尺寸、對稱半角度尺寸、引出說明、投影長度尺寸等多種便利的尺寸標注工具。

8.標注蓋線和文字蓋線程序支持標注尺寸蓋線和文字蓋線、以及取消文字蓋線功能。標注和文字蓋線后，文字區域只顯示文本本身，區域后的背景圖案不顯示。

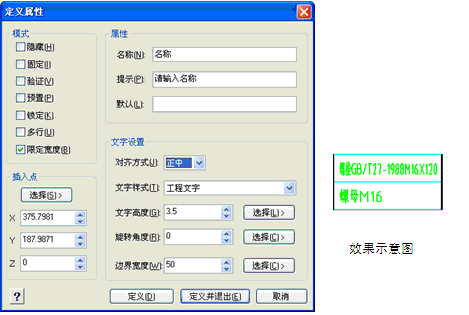

9.限定寬度的文字對齊方式為單行文字和屬性文字增加了<限定寬度>對齊方式。當文字較多時，壓縮文字的寬度顯示；當文字較少時，按正常的字體顯示。

10.自動設置標注對象的圖層線性標注、角度標注、符號等標注類對象創建后自動放置到dim層；文字自動放置到Text層；圖案填充自動放置到Hatch層；圖框、標題欄等在插入圖框時自動放置到Annotation圖層……，這樣的自動歸類圖層，并自動運用當前圖層的屬性，減輕了設計者頻繁切換圖層的煩惱。

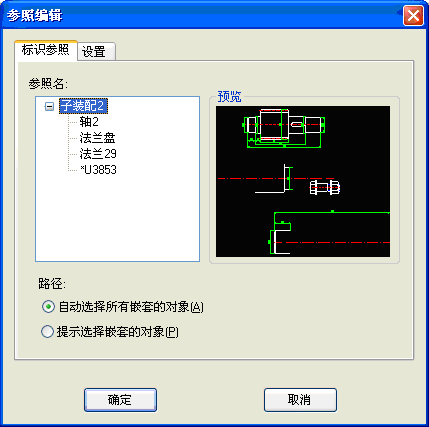

11.增強的塊編輯功能支持在保持塊不被打散的前提下，象編輯普通對象一樣，直接編輯塊中的對象。

l 可以快速修改塊中對象，如在塊中增加對象、刪除對象、修改塊中對象的屬性等，快速重構塊，而勿需對塊進行分解；

l 文件中一個塊引用被在位編輯修改后，其他引用相同塊定義的塊能自動同步更新。

l 支持嵌套塊的編輯。

12.參數化系列件庫提供各種類型的絲錐庫、滾珠絲杠、減速機、變壓器、型材庫、封頭庫、操作件、數控機床工具、模具庫、氣缸、法蘭、潤滑、液壓缸、電機、筒體庫、管接頭、線性滑動滑軌、聯軸器等。

支持對出庫圖形某個或多個參數的修改，程序按修改后的參數進行驅動，再正確出圖，滿足用戶對出庫圖形的快速再構造。

庫中零件除了主視圖，有的零件還提供了常用的左視圖，俯視圖、局部剖視圖等，可根據需要選擇調用。

13.零件結構庫、符號庫、表格庫、技術要求庫等

l 門類豐富的符號庫：符號庫中的元件豐富，涉及機制、機加、液壓、化工、電器、電氣等制造業常用的元件符號。

l 實用的表格庫：包括常用的工藝表格圖樣、設計匯總表格圖樣、齒輪、渦輪、蝸桿參數表等。

l 簡單實用的技術要求庫。

l 參數化孔特征：可以根據用戶輸入的參數自動生成通孔、盲孔、柱形沉孔、錐形沉孔、螺紋孔、鍵槽。通孔的孔長采用不定長線的設計方式，定位后可以自動延長至與邊界相交。

l 參數化彈簧：可根據輸入的設計參數自動繪制圓柱螺旋壓縮彈簧、圓柱螺旋拉伸彈簧、圓錐螺旋壓縮彈簧幾種螺旋彈簧的示意圖和剖面圖。

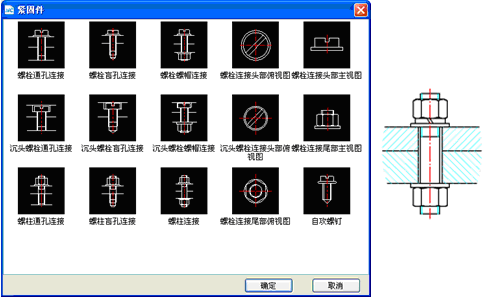

14.動態的緊固件連接

程序提供通孔、盲孔、螺柱等多種基本連接形式，并引導用戶依次選擇螺栓、螺釘、螺柱、墊圈、螺母等的型號和規格，完成零件組的出庫，定位后能夠自動生成沉孔，能夠根據光標所在位置動態查詢并顯示出螺栓（或螺釘）的標準長度，也可以自行輸入公稱長度值。零件間被遮擋的區域自動實現消隱。如下圖，左邊是緊固件連接形式，右邊是出庫后的效果圖。
