13K704供暖空調水處理設備選用與安裝圖集，包含了關于暖通空調的各種立面、平面、基礎等圖形，還有相對應的參數，pdf格式的，需要用專門的pdf閱讀器來打開，直接點擊下方的下載地址，就可以免費把這份圖集收入囊中啦。
13K704供暖空調水處理設備選用與安裝圖集內容介紹
13K704 《供暖空調水處理設備選用與安裝》國家建筑標準設計圖集為新編圖集，適用于各類供暖空調機組及管道中循環水的腐蝕控制、結垢控制及微生物控制的水處理設備選用與安裝。主要內容包括多功能電子水處理器、全程綜合水處理器、過濾型射頻水處理器、廣譜感應水處理器、以及旁流水處理器、反沖洗過濾器、籃式過濾器、Ｔ型過濾器、Ｙ型過濾器、管殼式冷凝器膠球自動在線清洗裝置、全自動鈉離子交換器、陽陰離子交換器、混合離子交換器、加藥裝置以及海綿鐵除氧器等多種物理類和物理-化學類水處理設備的性能參數和安裝圖示。
本圖集設備種類全面、數據清晰，安裝圖示典型、合理、方便設計、施工人員參考及選用。
13K704供暖空調水處理設備選用與安裝圖集預覽
13K704供暖空調水處理設備選用與安裝圖集目錄

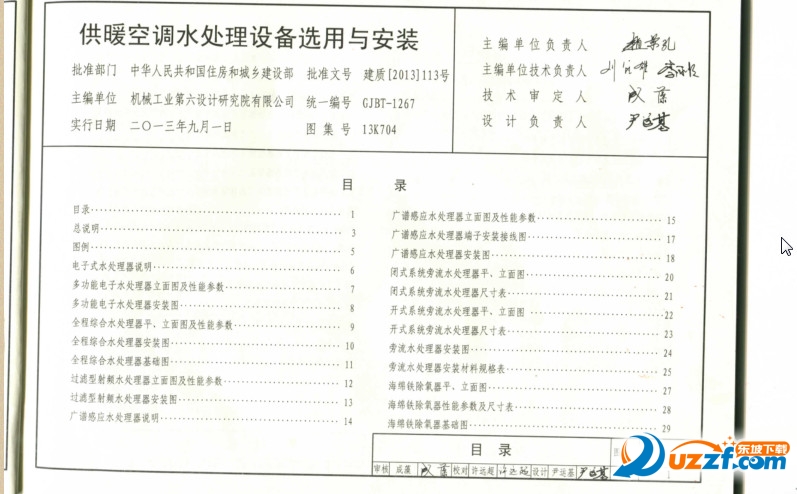

目錄1
總說明3

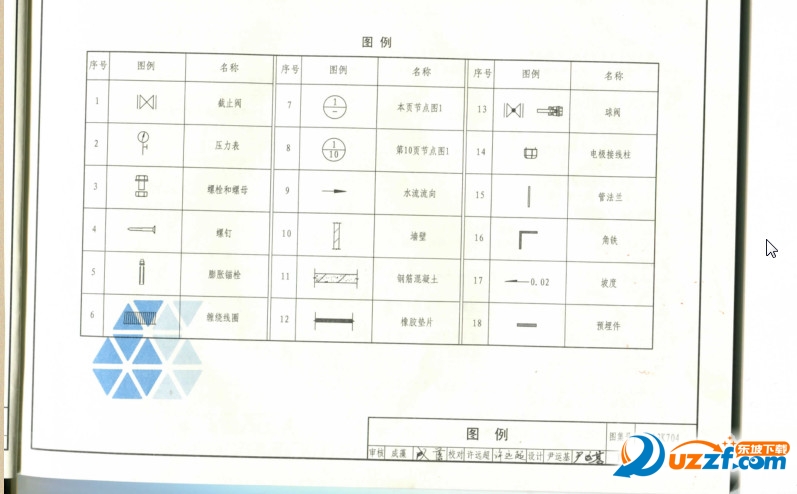

圖例5
電于式水處理器說明6

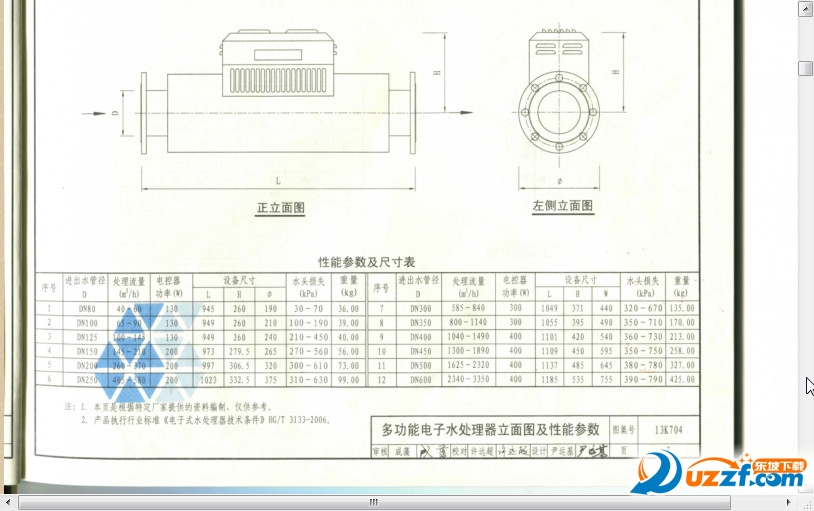

多功能電于水處理器立面圖及性能參數7
多功能電子水處理器安裝圖8

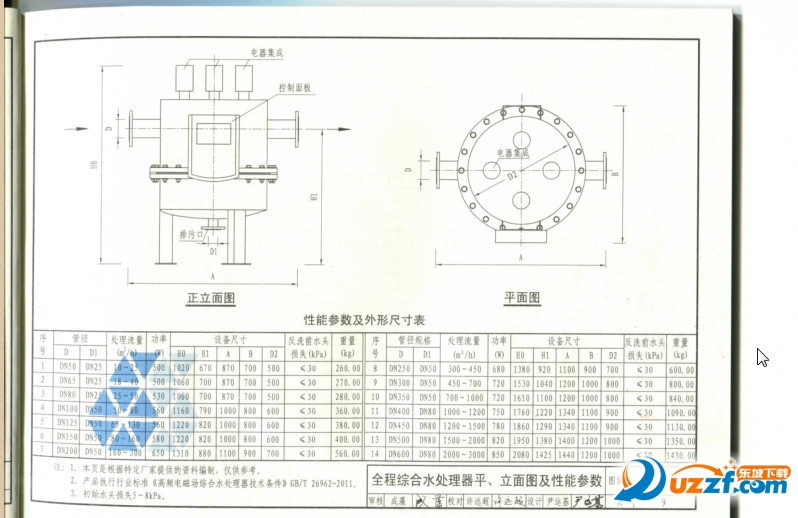

全程綜合水處理器平、立面圖及性能參數9
全程綜合水處理器安裝圖10
過濾型射頻水處理器立面圖及性能參數11
過濾型射頻水處理器安裝圖12
廣譜感應水處理器說明13
廣譜感應水處理器立面圖及性能參數14
廣譜感應水處理器端于安裝接線圖16
廣譜感應水處理器安裝圖17
閉式系統旁流水處理器平、立面圖19
閉式系統旁流水處理器尺寸表20
開式系統旁流水處理器平、立面圖21
開式系統旁流水處理器尺寸表22
旁流水處理器安裝圖23
旁流水處理器安裝材料規格表24
海綿鐵除氧器平、立面圖26
海綿鐵除氧器性能參數及尺寸表27
海綿鐵除氧器基礎圖28
管道過濾器說明29
籃式過濾器30
T 型過濾器31
Y 型過濾器32
直通型反沖洗過濾器立面圖及性能參數33
角通型反沖洗過濾器立面圖及性能參數34
直通/角通型反沖洗過濾器安裝圖35
Y型反沖洗過濾器36
冷凝器膠球自動在線清洗裝置說明37
發球機平、立面圖及性能參數38
捕球器平、立面圖及性能參數39
發球機基礎圖40
發球機、捕球器安裝圖41
發球機、捕球器安裝材料表42
離子交換器說明43
逆流再生(無頂壓)陽(陰)離子交換器平、立面圖及配管圖44
逆流再生(無頂壓)陽(陰)離子交換器性能參數及尺寸表45
逆流再生(無頂壓)陽(陰)離子交換器安裝尺寸、閥門及配管規格表46
逆流再生(無頂壓)二級納離子交換器平、立面圖及配管圖47
逆流再生(無頂壓)二級納離子交換器性能參數及尺寸表48
逆流再生(無頂壓)二級納離子交換器安裝尺寸、閥門及配管規格表49
陽、陰混合離子交換器平、立面圖及配管圖50
陽、陰混合離子交換器性能參數及尺寸表51
陽、陰混合離子交換器安裝尺寸表52
陽、陰混合離子交換器閥門及配管規格表53
離子交換器基礎圖54
1～4m3 /h全自動納離子交換器平、立面圖55
6～20m3 /h全自動納離子交換器平、立面圖56
25～60m3 /h全自動納離子交換器平、立面圖57
全自動納離子交換器性能參數及尺寸表58
全自動納離子交換器基礎圖59
加藥裝置(一箱一泵式)平、立面圖60
加藥裝置(二箱二泵式)平、立面圖61
加藥裝置基礎圖62
