西門子s7-200是plc編程開發中應用比較廣的一個，有時候需要對其進行解密操作，這里給大家分享2013版的s7-200拆機解密軟件，是迄今為止最為先進且真正實用的解密方法，直接讀取PLC的EEPROM芯片獲取密碼。歡迎下載使用！

s7200怎么連接不上電腦

在設備正常的條件下，發生Micro/WIN不能與CPU通信的原因主要有：

Micro/WIN中設置的對方通信口地址與CPU的實際口地址不同

Micro/WIN中設置的本地（編程電腦）地址與CPU通信口的地址相同了（應當將Micro/WIN的本地地址設置為"0"）

Micro/WIN使用的通信波特率與CPU端口的實際通信速率設置不同

有些程序會將CPU上的通信口設置為自由口模式，此時不能進行編程通信。編程通信是PPI模式。而在"STOP"狀態下，通信口永遠是PPI從站模式。最好把CPU上的模式開關撥到"STOP"的位置

針對上述情況，可以在Micro/WIN左側的瀏覽條中點擊Communication（通信）圖標，在對話框中雙擊通信設備的圖標（如PC/PPI電纜），改變本地的連接屬性（本地地址或通信速率設置）；雙擊（刷新）圖標，并且選中Check all baudrate（檢查所有波特率）可以找到地址、速率不明的站點。此時應使用新的RS-232/PPI電纜或者USB/PPI電纜，或CP卡，否則不能覆蓋所有的波特率范圍。

西門子s7200解密軟件怎么用

s7-200拆機解密軟件使用方法

一：本套軟件為拆機解密，經多年實踐，已證實此套軟件確實可行：可以解密迄今為止市面所售的所有西門子S7-200PLC（進口，國產CN型）的密碼，型號包括（212、214、216、222、22CN、224、224CN、224XP、224XP CN、226、226CN、226XM）輕松破解3級和POU密碼。是迄今為止最為先進且真正實用的解密方法，直接讀取PLC的EEPROM芯片獲取密碼。（注：目前市面上沒有純軟件可解西門子S7-200CN新版，必須通過拆機來解密

二：初次解密時有條件的最好能夠先找一臺PLC機實驗或我們提供的一個有程序的EEPROM芯片24C256讀取數據，按照下面的流程操作一次。不可莽撞行事，以免有不可預料的麻煩。下面你需要自備工具2件，第一件就是電烙鐵或風槍一個，第二件就是鑷子一把。其他的由我們提供。

三：在拆機解密之前，請先用西門子4.0以上的編程軟件“STEP 7-MicroWIN”讀取一下PLC,第一確定PLC的加密等級，第二確定PLC的通訊波特率與PLC地址。

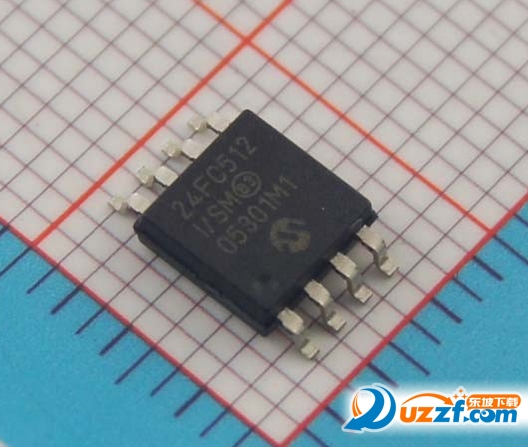

四：先看此套PLC解密軟件包內的“24CXX的拆機芯片圖”，這時你按照西門子的PLC的安裝說明拆開上蓋，拆下CPU板，找到24CXX芯片，用電烙鐵或風槍拆下EEPROM芯片來。（注：CPU221CN，CPU222 CN EEPROM芯片是24C64，CPU224 CN，CPU224XP CN EEPROM芯片是24C256，CPU226 CN，CPU226XP CN EEPROM芯片是24C512，其他型號的PLC可以不用拆機解密）

五：接下來下一步開始讀EEPROM芯片，看下圖

EEPROM芯片管腳的數字標記要插接到編程器上面的同數字標記，其實芯片并不能直接插到編程器上面使用，因為EEPROM芯片是貼片，芯片太小，所以附帶了一個8腳的芯片轉接座，EEPROM芯片直接放在芯片轉接座就行了。通過通信電纜與電腦聯接，如下圖：

六：現在你可以打開軟件包里的EEPROM芯片編程器文件夾中“setup.exe”安裝一下程序，安裝完成后就可以打開“中文EEPROM芯片中文編程器.exe”了，按照EEPROM芯片中文編程器.exe教程的操作步驟說明一步一步的操作！”。你要正確選擇芯片的大小與型號，不然讀出的文件是錯誤的，解密就會失敗。具體大小要看芯片的標識，更不能點錯寫按鈕。讀取數據完成后請點擊保存為BIN文件，妥善保存，以防不測，你可以多次讀器件，多保存幾次BIN文件。

七：西門子S7-200CN PLC解密分3級解密與4級解密：3級密碼破解比較簡單，芯片讀取完數據后保存為BIN文件后，你就可以直接運行此套軟件包里的“S7－200拆機解密軟件”直接就可以顯示密碼了。

S7-200CN（新版PLC）4級解密是CN解密的關鍵技術，我們先看看西門子官方說法：

八：新版本的S7-200plc新增加了第4級保護，就是禁止讀取和寫入，無論你是否已知密碼。都無法上傳PLC中的程序。破解這種加密的PLC確實有一定的難度。我們破解4級密碼思路是：大家都知道西門子的程序都是分為程序塊、數據塊和系統塊的，密碼就是在系統塊里的，在BIN文件里是分別保存的。但是4級的你讀取了密碼也不能上載程序，所以要把4級修改成3級或更低級，但是如果你只修改密碼保護級別，又牽扯到一個關于塊的校驗碼的問題，校驗錯誤同樣不能上載程序或上載來是空白程序，并且PLC故障燈報錯。我們能否用已知3級加密的整個系統塊來替換末知的整個4級加密系統塊，程序塊、數據塊不動。這樣，我們就能夠破解S7-200CN plc第4級的加密保護。這就是我們發明的最簡便容易破解4級保護的方法。也是目前唯一的便捷解密之法。

九：接下來我們現在要找出系統塊的在BIN文件中的位置：那么塊的位置在哪里呢？請安裝運行軟件包里面的“Hex Workshop 4.22”軟件，在安裝目錄中運行“HWorkS32.exe”軟件。打開你剛才所保存的4級的BIN文件，再打開隨軟件包一起攜帶的“BIN”壓縮包里的同型號的CPU型號的3級文件，舉例224CN。看圖，你拖動鼠標選擇****到****之間的數據，然后在選擇區域右單擊鼠標，在隨后彈出的選擇框中點擊“復制”，

十：然后點擊激活你要破解的4級BIN文件，找到相同的地址，就是開始位置的****數據到****的數據，記住替換只能是相同cpu同版本替換，并且所有塊的起始位置都是從****開始的，這是規律。你現在可以在4級密碼文件選中的數據文件上單擊，在彈出的選擇框中選擇“粘貼”，

你可以點擊保存，原有的4級系統塊就被替換成3級系統塊，重新寫入24C芯片，

再用熱風槍焊接，安裝、上電,這時PLC如果沒有報錯誤的話就可以上載程序了。

至此。S7-200CN（新版PLC）4級加密已成功破解。

西門子s7200怎么安裝

WIN7下就可以裝GX8的。

右擊你要安裝的SETUP.EXE文件，選擇屬性，然后再選擇兼容性那一項，在里面選擇一個你想要兼容的系統就可以了

第二種試試看，

1.先下載step7microwin v4.0 sp8（電驢上有），然后在安裝程序上點右鍵——屬性——兼容性——在“以兼容模式運行這個程序”下面選擇windows xp（sp3）。

2.在桌面上新建一個文本文檔寫入以下內容：

Windows Registry Editor Version 5.00

[HKEY_LOCAL_MACHINE\Software\SIEMENS\MicroSystems\Common\Update320]

[HKEY_LOCAL_MACHINE\Software\SIEMENS\MicroSystems\Common\Toolbox\Components]

"CountLibs"=dword:00000001

保存后文件名改為“s7-200.reg“。你的文本文檔就變成了注冊表文件，雙擊這個s7-200.reg，然后在彈出的對話框中點”是“。

3.雙擊step7microwinv4.0安裝程序進行安裝，等安裝到90%時會彈出一個對話框說windows找不到S7EpaSRVx.exe神馬的，不用管他，直接點確定，他還彈出來，再點確定。兩次之后他歇菜了，之后就是安裝成功問你是否重啟。
