15MR202城市道路-水泥混凝土路面圖集，一份完美的pdf格式的電子版城市道路水泥混凝土路面圖集，代替05MR202《城市道路-水泥混凝土路面》這個標準圖集，對于各位學習建筑的朋友們非常的有幫助，歡迎有需要的朋友前來東坡下載把15MR202城市道路-水泥混凝土路面圖集收入囊中。
15MR202城市道路-水泥混凝土路面圖集內容介紹
15MR202《城市道路-水泥混凝土路面》為修編圖集，根據《城市道路工程設計規范》CJJ 37-2012和《城鎮道路路面設計規范》CJJ 169-2012等進行編制，替代05MR202《城市道路-水泥混凝土路面》，適用于新建和改建的城鎮道路的普通水泥混凝土路面設計，城市廣場、停車場及居住區道路的普通水泥混凝土路面設計可參照本圖集使用。圖集主要內容包括各等級城市道路、不同交通等級的典型路面結構圖、路面縱縫和橫縫構造圖、特殊部位面層配筋圖、路面分塊示意圖和計算示例。設計人員可以直接選用，施工人員可照?qǐng)D施工。
15MR202城市道路-水泥混凝土路面圖集目錄
目錄1
總說明2

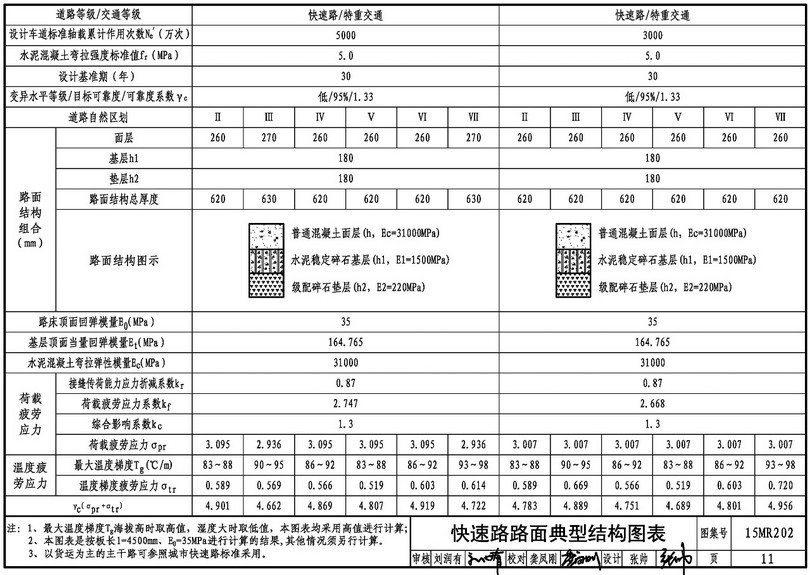

快速路路面典型結構圖表10
主干路路面典型結構圖表14
次干路路面典型結構圖表18
支路路面典型結構圖表20
直線路段接縫平面布置示意圖22
曲線路段接縫平面布置示意圖23
縱向接縫構造圖24
橫向施工縫構造圖25

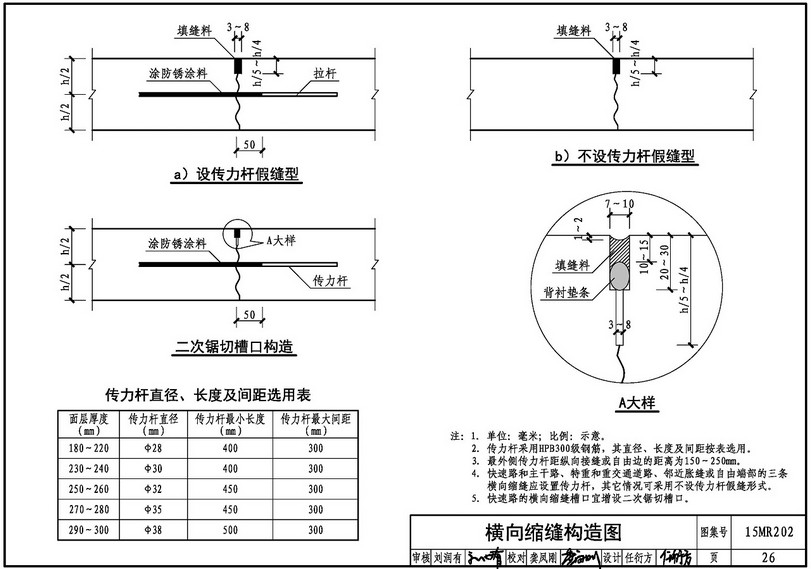

橫向縮縫構造圖26
脹縫構造圖27
邊緣鋼筋布置圖29
角隅鋼筋布置圖30
箱形構筑物橫穿道路處面層配筋圖31
圓形管狀構筑物橫穿道路處面層配筋圖33
公交車停靠站處面層配筋圖34

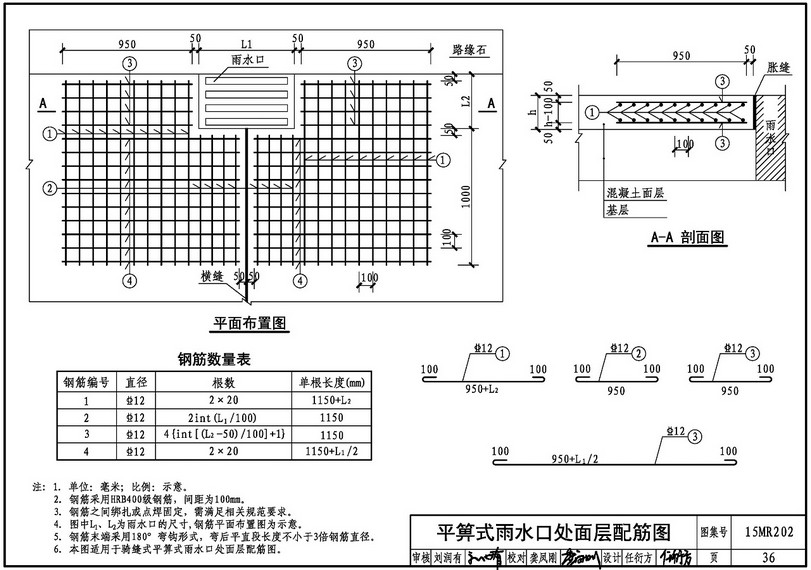

平算式雨水口處面層配筋圖35

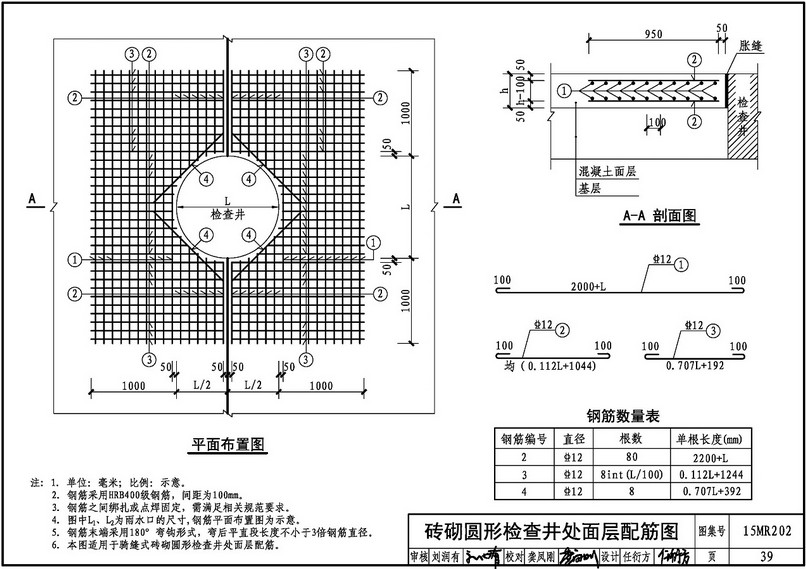

磚砌圓形檢查井處面層配筋圖38
磚砌方形檢查井處面層配筋圖40
橋頭水泥混凝土路面面層配筋圖43
隧道洞口水泥混凝土路面面層配筋圖45
水泥混凝土路面與瀝青路面銜接構造圖46
Y型交叉口路面分塊示意圖47
十字交叉口(正交)路面分塊示意圖48
環形交叉口路面分塊示意圖49
面板厚度計算示例
15MR202城市道路-水泥混凝土路面圖集預覽
