09K602民用建筑工程暖通空調及動力初步設計深度圖樣替代了原有05K602圖集，該圖樣一般被簡稱為09k602圖集。本節內容東坡小編和大家分享的是一份由43頁組成的pdf格式完整電子版09k602圖集，該圖集字跡內容清晰，十分適合作為參考資料進行選取使用，歡迎有需要的朋友們前來東坡下載！
09k602圖集內容簡介
09K602《民用建筑工程暖通空調及動力初步設計深度圖樣》主要包括“采暖通風與空氣調節工程初步設計”和“熱能動力工程初步設計”兩部分。第一部分包括居住建筑采暖通風、公共建筑采暖和集中空調的設計說明和圖紙。第二部分包括采暖管道總平面圖和鍋爐房設計說明和圖紙。
09k602圖集目錄
目錄1
編制說明2
采暖通風與空氣調節工程初步設計
采暖通風與空氣調節工程初步設計編制深度要求及補充說明3
居住建筑采暖通風
示例一 設計說明5
示例一 圖例、圖紙目錄8
示例一 高區采暖熱交換水系統原理圖9
示例一 分區計量采暖干管系統原理圖10
示例一 地下二層人防通風平面圖11
示例一 人防通風系統原理圖12
示例一 地下一層采暖通風平面圖13
示例一 一層采暖平面圖14

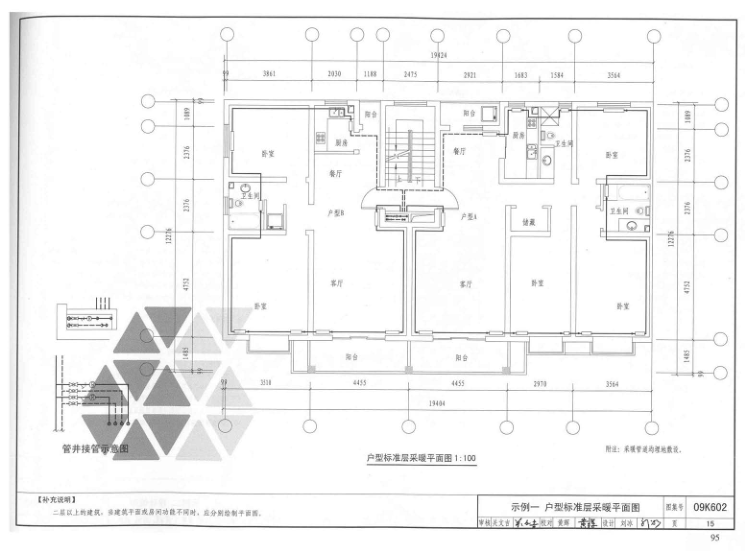

示例一 戶型標準層采暖平面圖15
公共建筑采暖
示例二 設計說明16
示例二 圖例、圖紙目錄17
示例二 低區采暖系統原理圖18
示例二 地下二層采暖平面圖19
示例二 一層采暖平面圖20
示例二 七層采暖平面圖21
公共建筑空調通風
示例三 設計說明22
示例三 圖紙目錄27
示例三 圖例28
示例三 1＃冷凍機房系統圖29
示例三 空調水系統立管示意圖（部分）30
示例三 空調風系統圖（部分）31
示例三 七層空調風平面圖（部分）32

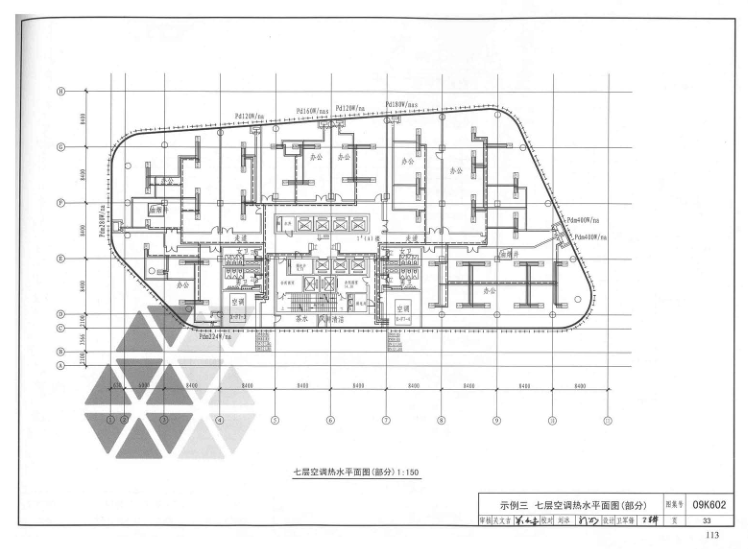

示例三 七層空調熱水平面圖（部分）33
示例三 1＃冷凍機房設備平面布置圖34
熱能動力工程初步設計
熱能動力工程初步設計編制深度要求及補充說明35
示例四 室外供熱管道（溝）總平面圖37
示例五 某鍋爐房設計說明 圖例 圖紙目錄38
示例五 某鍋爐房設計說明、設備表39
示例五 某鍋爐房熱力系統圖40

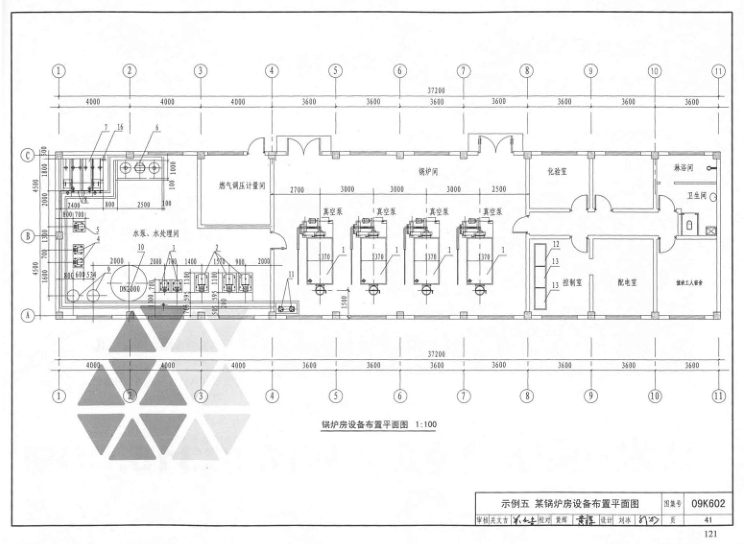

示例五 某鍋爐房設備布置平面圖
09K602圖集樣張
