這是一篇TLM3229G系列液晶電視電源板維修手冊(免費下載)，里面對TLM3229G系列液晶電視電源板做出了詳細的介紹，對這方面是不是很了解或者想學習這方面知識的朋友們可以來我們東坡免費的進行下載！

TLM3229G系列液晶電視電源板維修手冊內容介紹

……

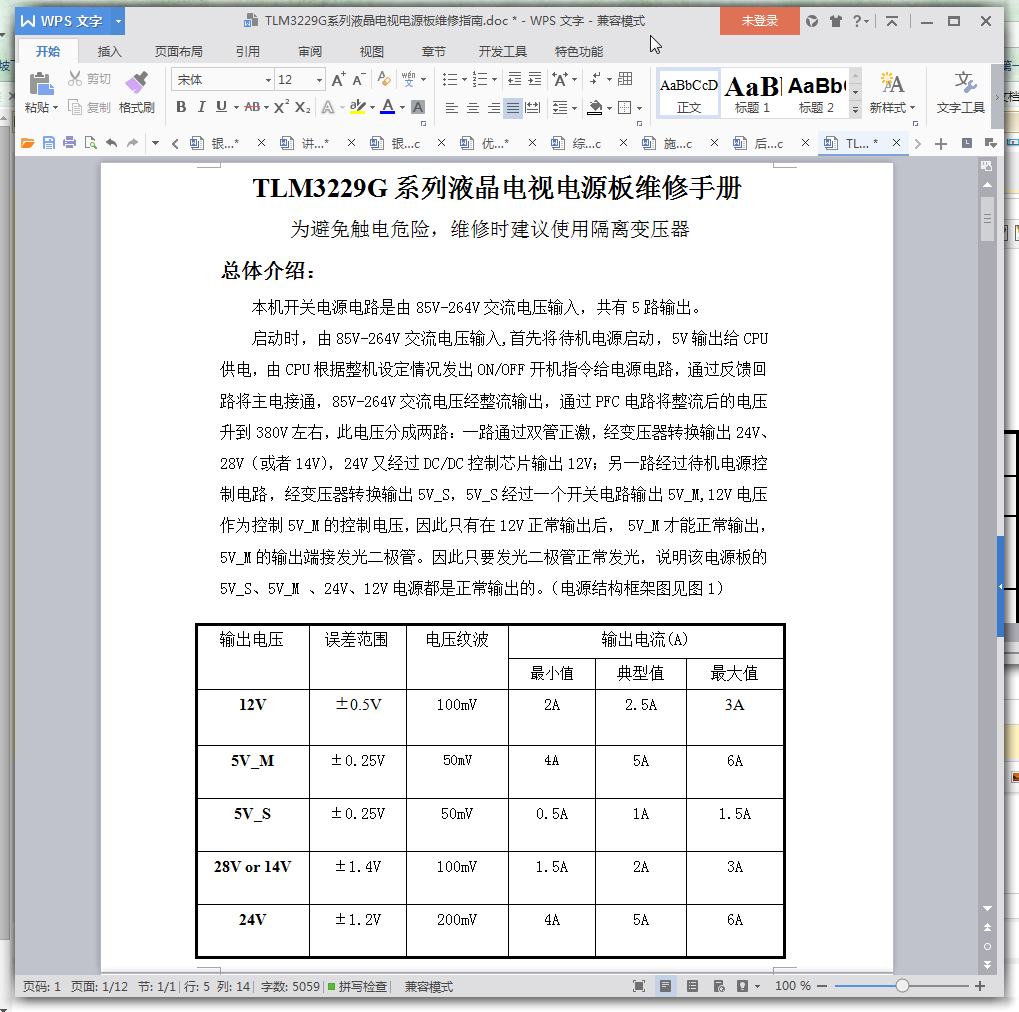

總體介紹：

本機開關電源電路是由85V-264V交流電壓輸入，共有5路輸出。

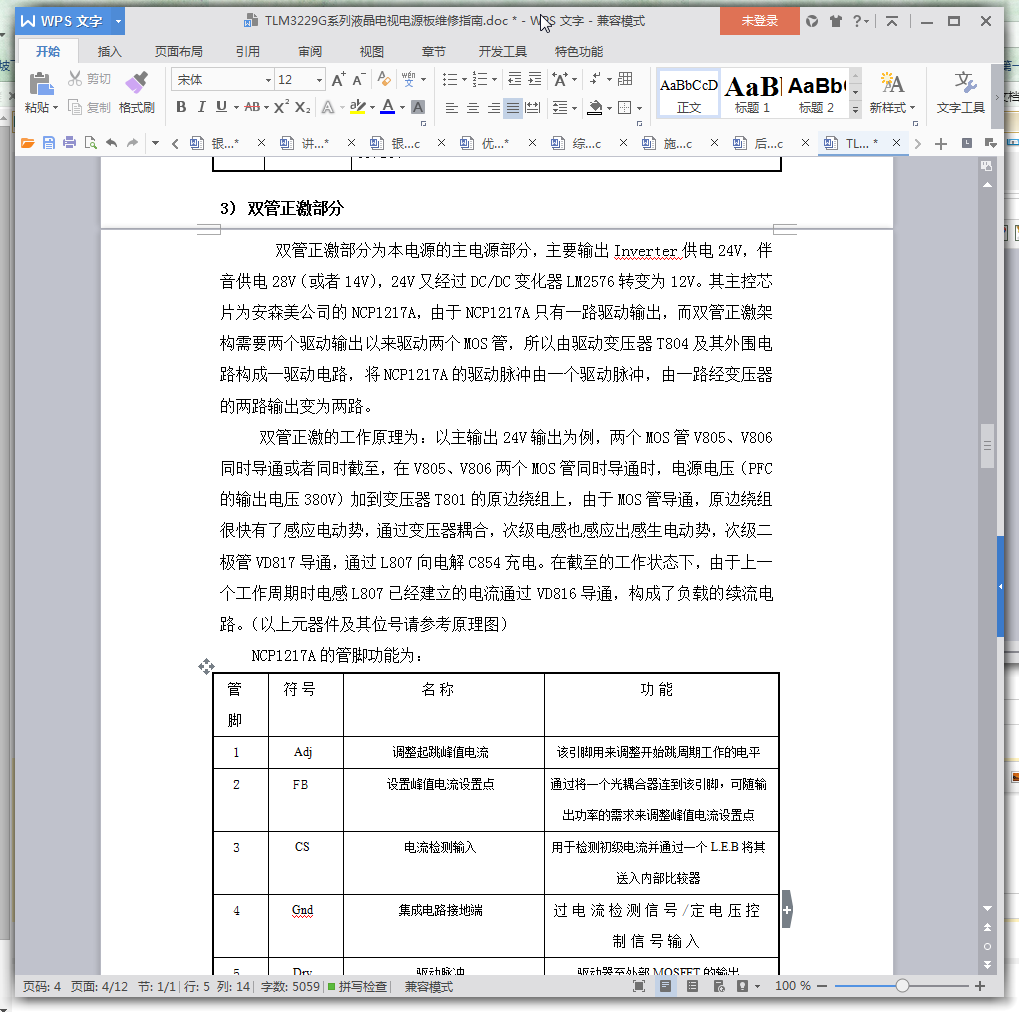

啟動時，由85V-264V交流電壓輸入,首先將待機電源啟動，5V輸出給CPU供電，由CPU根據整機設定情況發出ON/OFF開機指令給電源電路，通過反饋回路將主電接通，85V-264V交流電壓經整流輸出，通過PFC電路將整流后的電壓升到380V左右，此電壓分成兩路：一路通過雙管正激，經變壓器轉換輸出24V、28V（或者14V），24V又經過DC/DC控制芯片輸出12V；另一路經過待機電源控制電路，經變壓器轉換輸出5V_S，5V_S經過一個開關電路輸出5V_M,12V電壓作為控制5V_M的控制電壓，因此只有在12V正常輸出后， 5V_M才能正常輸出，5V_M的輸出端接發光二極管。因此只要發光二極管正常發光，說明該電源板的5V_S、5V_M 、24V、12V電源都是正常輸出的

……

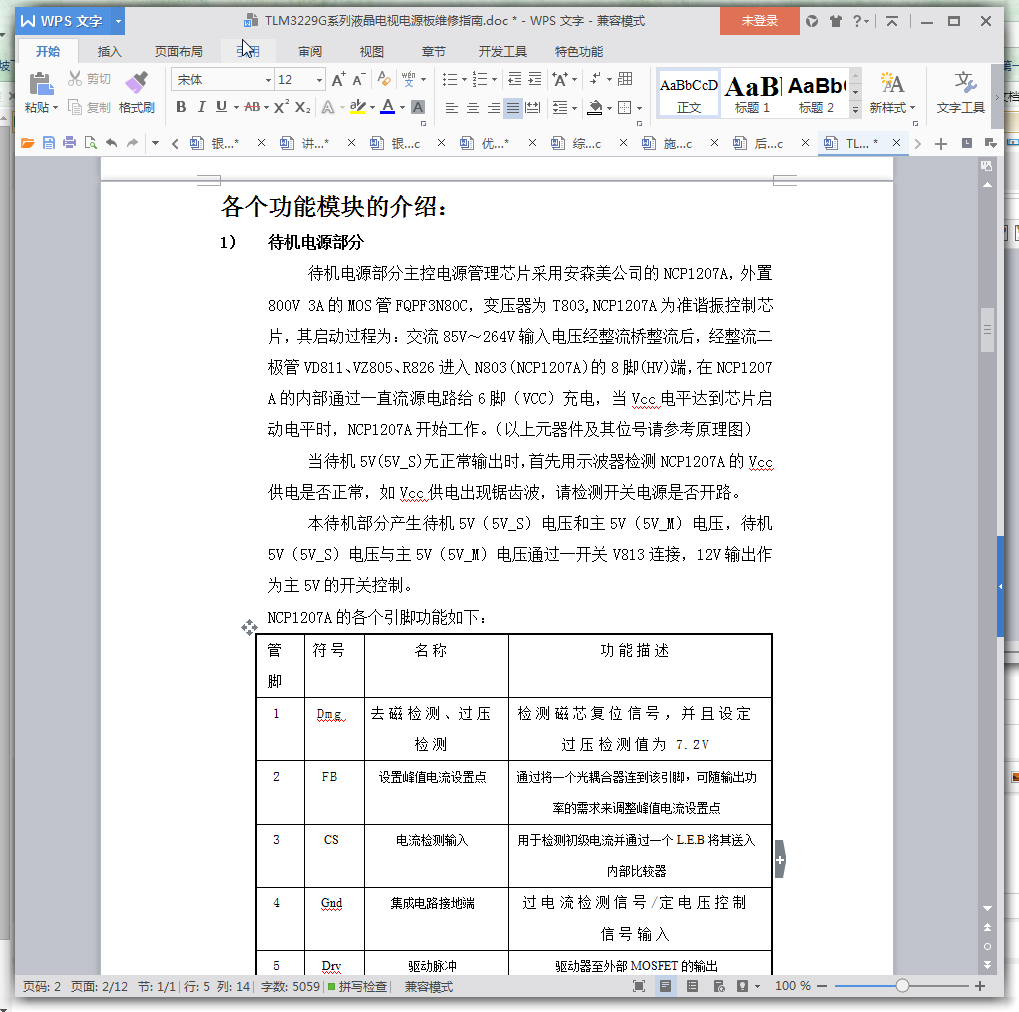

1）待機電源部分

待機電源部分主控電源管理芯片采用安森美公司的NCP1207A，外置800V 3A的MOS管FQPF3N80C，變壓器為T803,NCP1207A為準諧振控制芯片，其啟動過程為：交流85V～264V輸入電壓經整流橋整流后，經整流二極管VD811、VZ805、R826進入N803（NCP1207A）的8腳(HV)端，在NCP1207

A的內部通過一直流源電路給6腳（VCC）充電，當Vcc電平達到芯片啟動電平時，NCP1207A開始工作。（以上元器件及其位號請參考原理圖）

當待機5V(5V_S)無正常輸出時，首先用示波器檢測NCP1207A的Vcc供電是否正常，如Vcc供電出現鋸齒波，請檢測開關電源是否開路。

本待機部分產生待機5V（5V_S）電壓和主5V（5V_M）電壓，待機5V（5V_S）電壓與主5V（5V_M）電壓通過一開關V813連接，12V輸出作為主5V的開關控制。

……

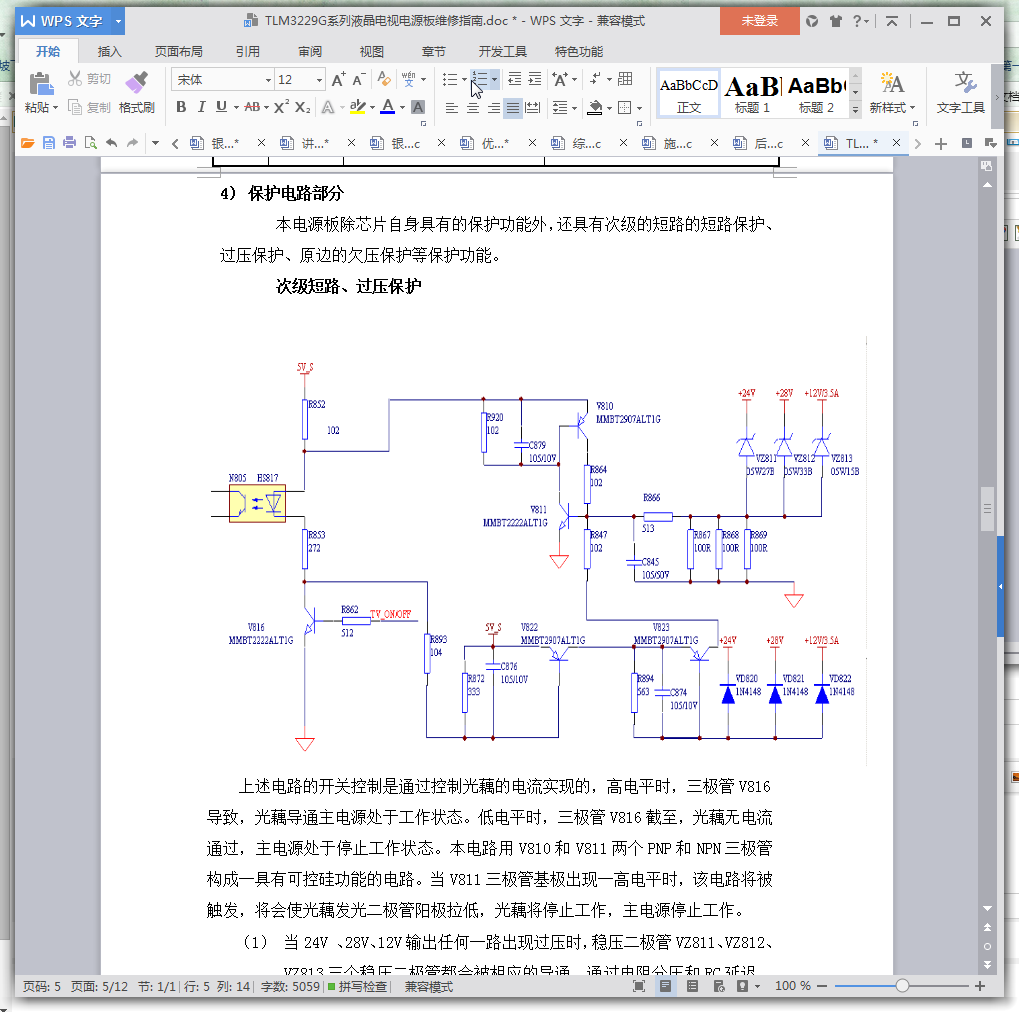

原邊的欠壓、PFC過壓保護

在正常工作時，由于整流橋輸出電壓在310V左右，會導致VZ805導通，電源控制芯片N803，正常工作。當輸入電壓跌至不足以導致穩壓二極管VZ805導通時，對于PNP三極管V808及V817，由于其基極出現低電平，所以三級管V808及V817都導通，V808的導通導致N803的1腳電平出現高于N803過壓保護點（7.2V）一高電平, 從而導致芯片過壓保護，芯片N803停止工作。三極管V817的導通，會使三極管V807的基極出現一低電平，導致三級管V807截至，由于V807的截至，導致芯片N801的供電被切斷，從而N801停止工作。由于N801及N803都停止工作，所以當輸入欠壓時，原邊電解中即使存在電量，也無法輸送至次級，從而實現了欠壓保護也消除屏閃現象的出現。同時電路中R907、R908、R909、R841對于輸出電解電容上的電壓進行檢測，當R909兩端的電壓超過15V時，三極管V819導通，三極管V817導通，三級管V807截至。從而切斷V801的供電。從而防止電解電容上的電壓繼續升高，而起到PFC過壓保護的目的

……
