礦用風速傳感器KG3088是一款適用于煤礦井下各通風巷道中測量風流速度的儀器，它十分具有實用性。本節內容東坡小編為大家整理帶來的是關于該儀器的用戶使用指南（以下簡稱為風速傳感器kg3088說明書），該風速傳感器kg3088說明書詳細介紹了礦用風速傳感器KG3088的使用方法及使用注意事項等，如果你需要對該儀器有更多地了解，那就趕緊點擊本文相應的下載地址來看看這款儀器的說明書吧！
風速傳感器kg3088說明書內容節選
……
l 概述
KG3088礦用風速傳感器是采用超聲波渦街原理制成的固定式智能測風儀表。該儀器適用于煤礦井下各通風巷道中測量風流速度。儀器具有紅外線遙控校正功能，可避免校正過程中對儀器周圍的流場干擾，使儀器的校正更方便、準確。
另外，由于儀器沒有調節孔，使得密封性能更好，工作更可靠。儀器具有多種信號輸出方式，可與礦井監測系統配套使用
……
4.1 整機工作原理
儀器由電源電路、振蕩電路、超聲發射接收電路、放大電路、檢波電路、接形電路、智能信號處理、顯示電路、信號輸出電路等構成。
電源電路將由關聯設備送來的電源穩壓為 5V 電壓，供給整機電路使用。
振蕩電路產生一個約 145kHz 的信號，驅動超聲發射元件發出超聲波。
超聲接收元件將接收到的被氣流旋渦調制以后的超聲波信號變換成電信號，經放大、檢波、整形后，得到與風速成正比的頻率信號，經智能信號處理后，由顯示電路顯示風速值，并經信號輸出電路輸出電流或頻率信號。
超聲波渦街測量風速原理簡述如下：
風流流經障礙物時，在障礙物的邊緣下風流側會產生一列氣流旋渦，旋渦的產生頻率與風速成正比，通過測量該旋渦頻率，即可算得風速值。
儀器探頭組件中的三角柱即為渦街產生桿。 三角柱的下風流兩側有一對超聲波發射接受元件，超聲波穿過有旋渦的流場后，被旋渦調幅。接收到的超聲波信
號經放大、檢波后，即可獲得旋渦頻率信號，經數字處理后得到真實風速值。
……

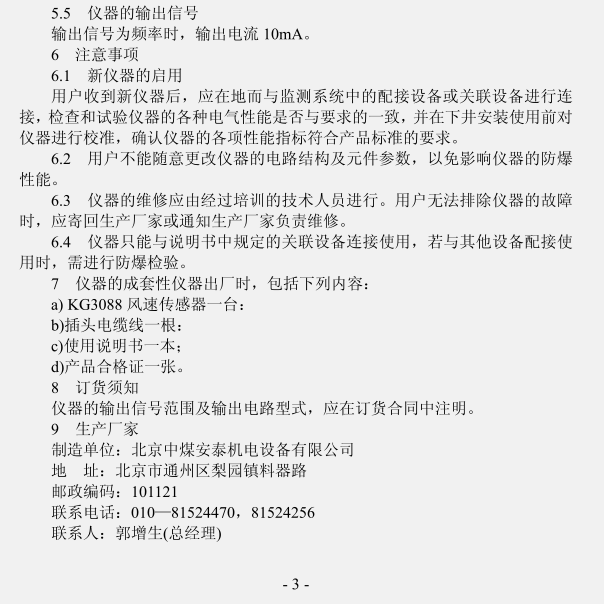

風速傳感器kg3088說明書內容截圖
