數控加工文件很多機床都不能兼容，這是由于加工代碼文件不同的原因，東坡小編帶來的諾誠NC轉換器就能幫你解決這個問題，它能幫助你的機床兼容更多的CAM軟件，發揮它的最大功效，小編壓縮包內還附有詳細的使用教程，有需要的歡迎下載！

諾誠NC轉換器怎么用

使用方法

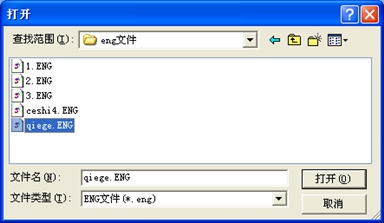

1、和其它windows應用程序類似，軟件安裝后，在電腦桌面上和開始菜單的程序組里都會有諾誠NC轉換器的快捷方式。雙擊桌面上的快捷方式，或者選擇開始菜單中的“所有程序”—— “諾誠NC轉換器6.1”，都可以打開程序。

2、軟件啟動畫面消失后，會自動出現下面的“eng文件轉換為NC文件”對話框。

對話框中的參數含義說明如下。

前面已詳細說明緩降速度、切削速度、安全高度和緩降高度的含義，不再重述。

文件精度：選中標準精度，生成的nc文件中的坐標值精確到小數點后3位小數；選中高精度，生成的nc文件中的坐標值精確到小數點后4位小數。

輸出eng文件中的速度指令：如果不選中復選框，生成的nc文件中的切削速度是這里的設定值；如果選中了復選框，生成的nc文件繼承了eng文件中的速度值。

注：1.只能轉換出En3d5.x、eng5.01格式的eng文件中的速度值。

2.無論是否輸出eng文件中的速度指令，轉換出的nc文件都包含這里設定的緩降速度。

圓弧離散：有些數控系統不能識別G代碼文件中的圓弧運動指令G02和G03；也有些數控系統雖然能識別圓弧指令，但不能識別大于四分之一圓弧的圓弧指令；還有些數控系統只能識別XY平面上的圓弧運動指令。同時，各種數控系統對圓弧指令的具體格式也有要求。如果您使用的數控系統不能很好的識別本軟件系統生成的圓弧指令，就需要對圓弧進行離散，把圓弧離散為短直線輸出。選中“XY面圓弧離散”，把XY平面上的圓弧離散為短直線輸出；選中“ZX面圓弧離散”，把ZX平面上的圓弧離散為短直線輸出；選中“YZ面圓弧離散”，把YZ平面上的圓弧離散為短直線輸出。圓弧指令具有加工質量好、加工效率高、機床運動平穩、文件小有利于傳輸和加工等優勢。因此我們建議，除非不用不行，不要選擇圓弧離散。

暫停指令：如果nc文件中沒有暫停指令，刀具以緩降速度下刀進入材料之后，會馬上變換為以切削速度運動，來切削工件。您可能出于工藝上的需要，想讓刀具在以緩降速度下刀進入材料之后，以切削速度加工工件之前作短暫的停頓。暫停指令就是專門為滿足您上述需要而設置的。選擇暫停指令后，生成的nc文件中會包含下刀后延遲的指令。使用包含暫停指令的nc文件驅動機床加工工件時，刀具在以緩降速度下刀進入材料之后，會作短暫的停頓，然后以切削速度運動，加工工件。暫停指令為G04，其格式如下：

G04 X_____

或

G04 P_____

或

G04 F_____

上面X、P、F均為地址符，其后為暫停時間。其中地址符X、P適用于和fanuc系統兼容的數控系統以及fanuc系統；地址符F適用于和西門子系統兼容的數控系統以及西門子系統。地址符X、F后的時間單位是秒；地址符P后的時間單位為毫秒。秒和毫秒之間的換算關系為：1秒=1000毫秒。您要根據您的數控系統對G代碼指令的要求選擇合適的地址符。選擇地址符P時，后面設定的時間必須為整數。下面舉例說明暫停指令的用法。比如，如下圖所示，您設定了暫停指令有效，并選擇了地址符X。
