程序員在編程中要怎樣查看gtk中WAV文件的波形呢，東坡帶來的GTKWave就是一款非常好的處理語音信號數字的工具，它能通過波形的幅利葉變換來分析波形，推薦給有需要的朋友下載使用！

GTKWave功能介紹

GTKWave是一個使用GTK的WAV文件波形察看工具，能從波形的幅利葉變換分析波形，支持Verilog VCD/EVCD文件格式，是語音信號數字處理的好工具。

GTKWave怎么用

GTKWave教程

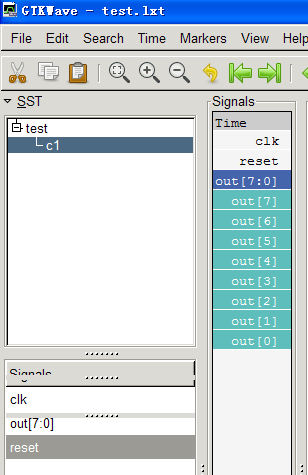

然后來張目錄想到文件：

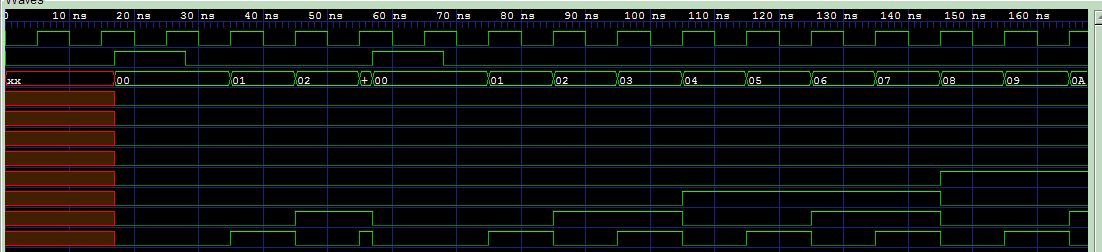

單機test后出現c1，單擊c1出現下面的signal，然后把signal里的信號拖到右側的signals里，就可以看到下圖所示的波形了。

在counter.v文件里有這么一句話：

點擊(此處)折疊或打開

always @(posedge clk)

out <= out 1;

說明out在時鐘上升沿到來時就加1，
并且在counter_tb_gtk.v文件里有：

點擊(此處)折疊或打開

initial

begin

#17 reset = 1;

#11 reset = 0;

#29 reset = 1;

#11 reset = 0;

#100 $stop;

end

和

點擊(此處)折疊或打開

reg clk = 0;

always #5 clk = !clk;

就是說clk的周期是10ns，（文件收有定義：`timescale 1ns/1ns），且看下面的reset的動作！有點hold不住啊！~哈哈~~

點擊(此處)折疊或打開

always @reset

if (reset)

assign out = 0;

else

deassign out;

當reset由低電平變為高電平時，（上升沿是不起作用），則assign有效，并一直保持這個賦值（直到遇到deassign），out=0，out的值會一直保持“assign Q = 0；”，直到reset來一個低電平為止（deassign Q語句執行）。
附：
deassign用于取消之前由assign賦值給某寄存器的值，也就是說，使用assign給寄存器賦值之后，這個值將一直保持在這個寄存器上，直到遇到deassign為止。
