12K101-1軸流通風機安裝圖集替代了原有94K101-1圖集，該圖集一般被簡稱為12k1011圖集，是一份適用于一般工業及民用建筑的通風排風及空調系統的參考圖集。點擊本文相應的下載地址進行下載后你將會獲得一份pdf格式完整高清版由54頁組成的12k1011圖集，歡迎有需要的朋友前來東坡下載！
12k1011圖集內容簡介
12K101-1《軸流通風機安裝》，修編圖集，系軸流通風機及附件安裝圖集，主要內容包括T35-11系列軸流風機安裝、常用附件安裝及導翼型軸流風機安裝。具體安裝方式有墻（含輕質墻）、柱上安裝；吊裝；落地安裝；屋面安裝及穿屋面做法；輕鋼結構建筑上的安裝等。修編圖集在原圖集基礎上增加了多種安裝方式，基本涵蓋目前風機安裝常用做法，風機型號也由7.1號擴展到11.2號，且都給出了安裝詳圖，并配有相關的結構配筋圖，數據詳盡，設計人員可直接選用、施工人員可照圖施工。
12k1011圖集目錄
目錄 1
總說明 3
T35-11系列軸流通風機及附件安裝
T35-11軸流通風機外形及安裝尺寸 5
T35-11軸流通風機加氣塊、空心磚墻內甲型安裝 6
T35-11軸流通風機加氣塊、空心磚墻內乙型安裝 7
T35-11軸流通風機加氣塊、空心磚墻內丙型安裝（一） 8
T35-11軸流通風機加氣塊、空心磚墻內丙型安裝（二） 9
T35-11軸流通風機加氣塊、空心磚墻內丙型安裝材料明細表(一) 10
T35-11軸流通風機加氣塊、空心磚墻內丙型安裝材料明細表(二) 11
T35-11軸流通風機加氣塊、空心磚墻上安裝 12
T35-11軸流通風機加氣塊、空心磚墻上安裝材料明細表 13

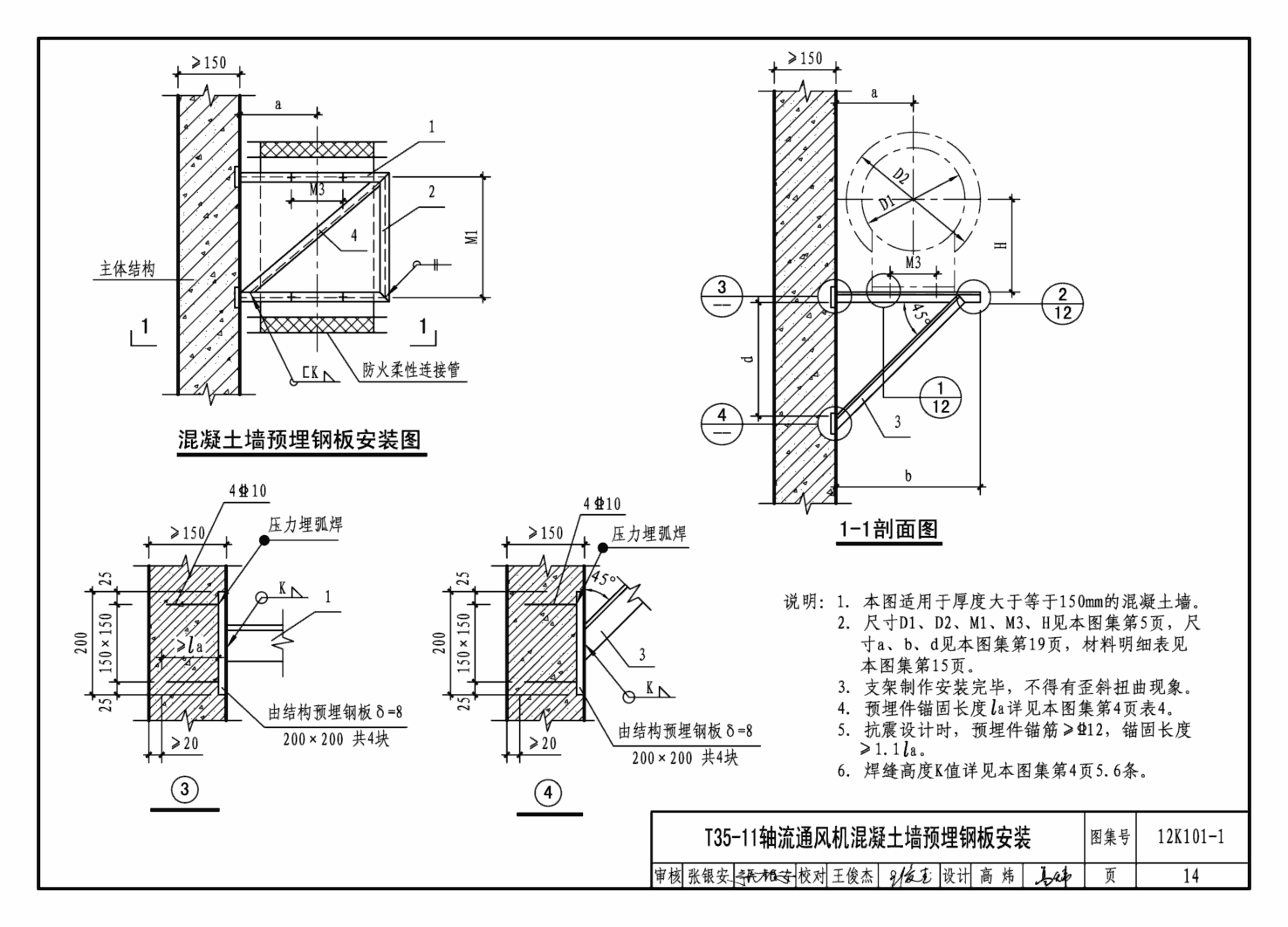

T35-11軸流通風機混凝土墻預埋鋼板安裝 14
T35-11軸流通風機混凝土墻預埋鋼板安裝材料明細表 15
T35-11軸流通風機混凝土墻脹錨螺栓安裝 16
T35-11軸流通風機穿混凝土墻安裝 17
T35-11軸流通風機混凝土墻脹錨螺栓安裝、穿混凝土墻安裝材料明細表 18
T35-11軸流通風機磚柱上安裝 19
T35-11軸流通風機磚柱上安裝材料明細表 20
T35-11軸流通風機鋼筋混凝土柱上甲型安裝 21
T35-11軸流通風機鋼筋混凝土柱上乙型安裝 22
T35-11軸流通風機鋼筋混凝土柱上安裝材料明細表 23

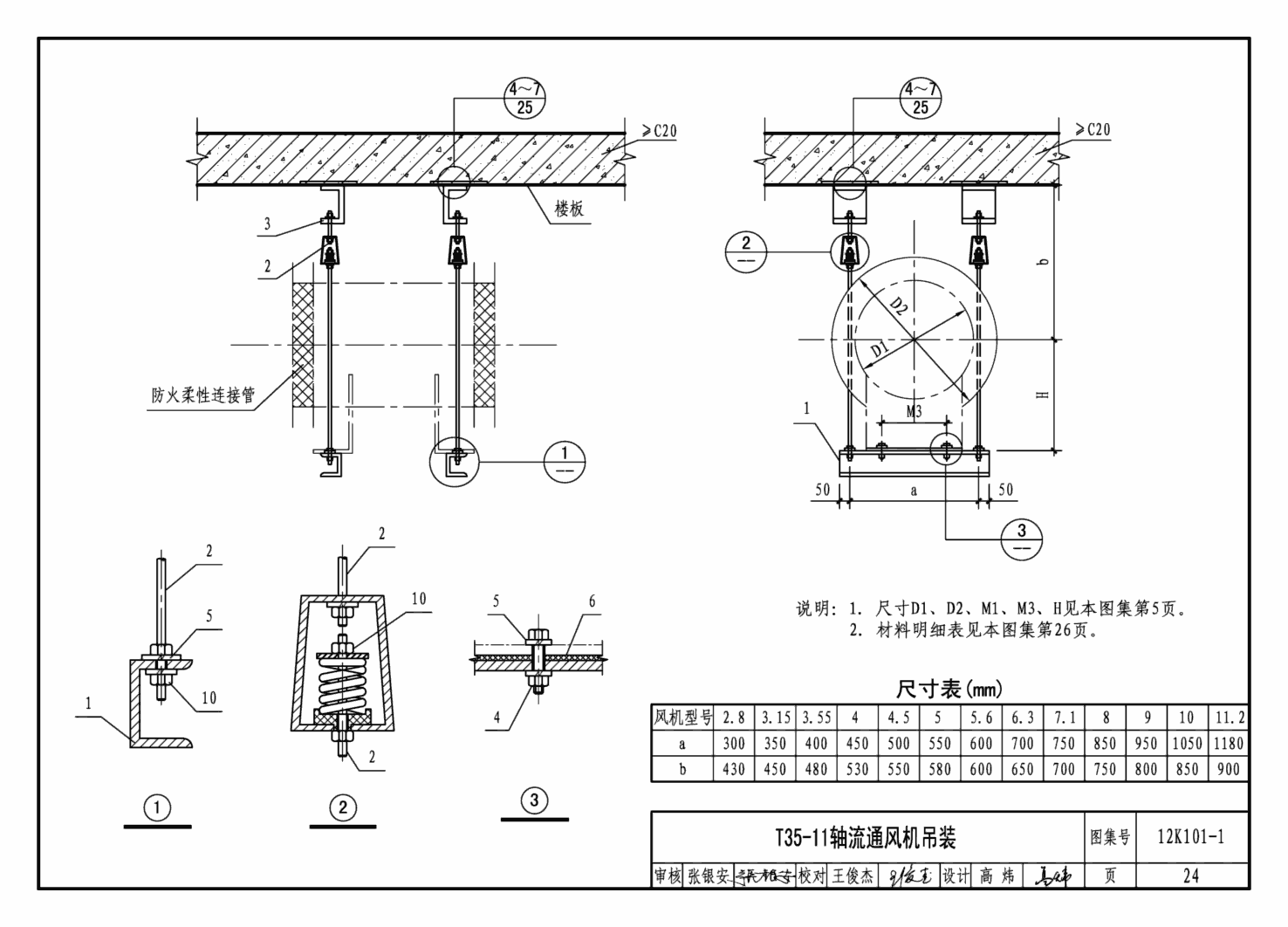

T35-11軸流通風機吊裝 24
T35-11軸流通風機吊裝部件詳圖 25
T35-11軸流通風機吊裝材料明細表 26
T35-11軸流通風機鋼支座安裝 27
T35-11軸流通風機鋼支座安裝材料明細表 28
T35-11軸流通風機地面、樓板上安裝 29
T35-11軸流通風機屋面上（接管井）安裝 30
T35-11軸流通風機屋面上（風管穿屋面）安裝 31
T35-11軸流通風機地面、屋面上安裝材料明細表 32

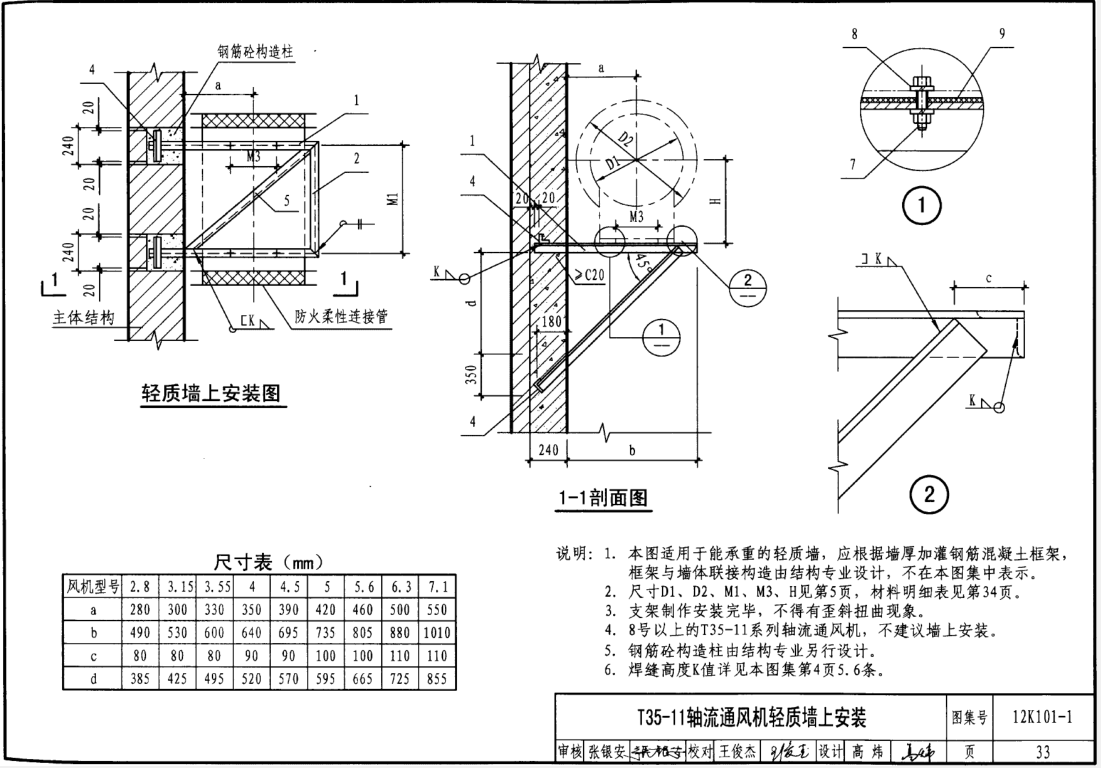

T35-11軸流通風機輕質墻上安裝 33
T35-11軸流通風機輕質墻上安裝材料明細表 34
方形金屬活動百葉式風口墻上安裝（一） 35
方形金屬活動百葉式風口墻上安裝（二） 36
方形金屬活動百葉式風口墻上安裝材料明細表 37
方形遮光風口墻上安裝（一） 38
方形遮光風口墻上安裝（二） 39
方形遮光風口墻上安裝材料明細表 40
玻璃鋼出風罩、固定圓百葉風口安裝 41
圓形金屬活動百葉窗、90°遮光彎頭安裝 42
遮光出風口Ⅰ、遮光出風口Ⅱ安裝 43
方型45°彎頭、方型90°彎頭安裝 44
方型固定百葉窗、方型活動百葉窗安裝 45
T35-11軸流通風機性能表（一） 46
T35-11軸流通風機性能表（二） 47
T35-11軸流通風機性能表（三） 48
導翼型軸流通風機安裝
AF-S系列導翼型風機外形及安裝尺寸 49
AF-S315～1400導翼型風機水泥結構基礎平面座裝 50
AF-S315～1400導翼型風機水泥結構基礎平面座裝材料明細表 51
AF-S315～710導翼型風機輕鋼結構上安裝 52
AF-S315～710導翼型風機輕鋼結構上安裝材料明細表 53

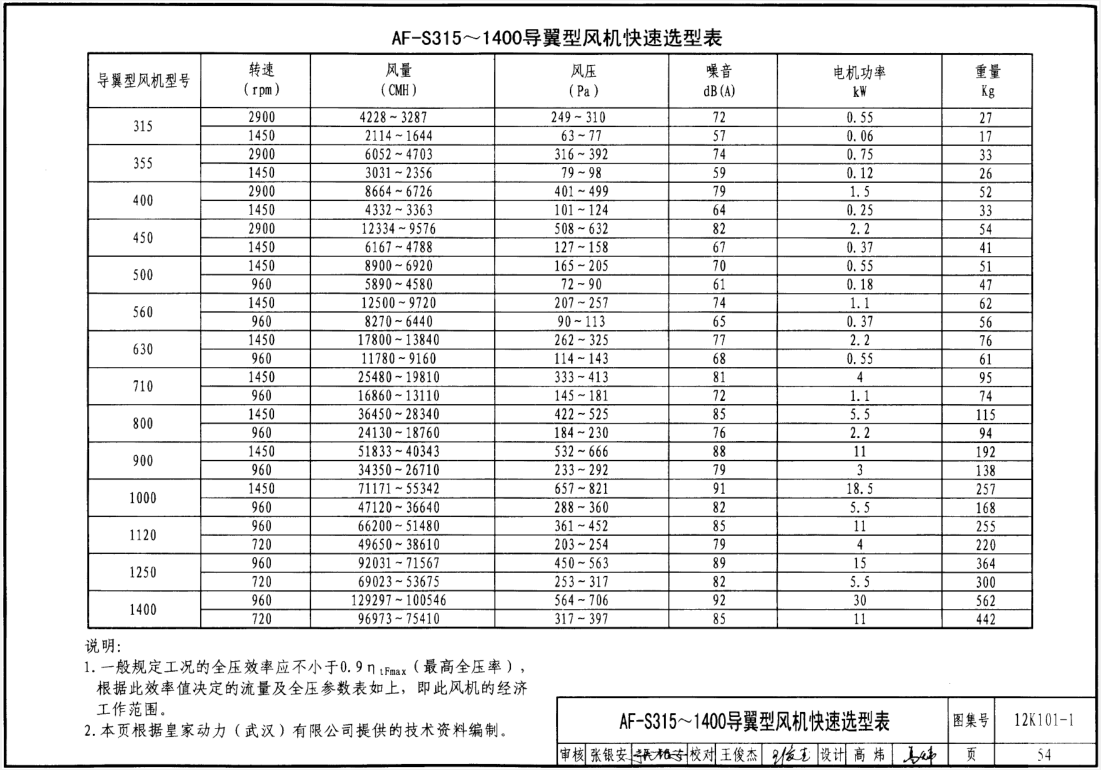

AF-S315～1400導翼型風機快速選型表 54
