04SG330混凝土結構剪力墻邊緣構件和框架柱構造鋼筋選用，簡稱為04sg330圖集。它是一份適用于非抗震設計和抗震設防烈度為6～9度地區的鋼筋混凝土結構的參考圖集。本節內容東坡小編為大家整理帶來的這份04sg330圖集為pdf格式完整高清版，圖集無水印，適合作為參考資料使用，如果你需要這份圖集的話，點擊本文相應的下載地址進行下載即可！
04sg330圖集內容簡介
該圖集包括剪力墻墻厚為160mm～600mm的剪力墻約束邊緣構件（陰影區域）的構造配筋選用，并提供建議采用的非陰影區域配筋做法和配筋選用表；復雜結構混凝土結構剪力墻構造邊緣構件的構造配筋選用，以及常用截面的框架柱構造鋼筋選用。
04sg330圖集目錄
目錄M1
編制說明1

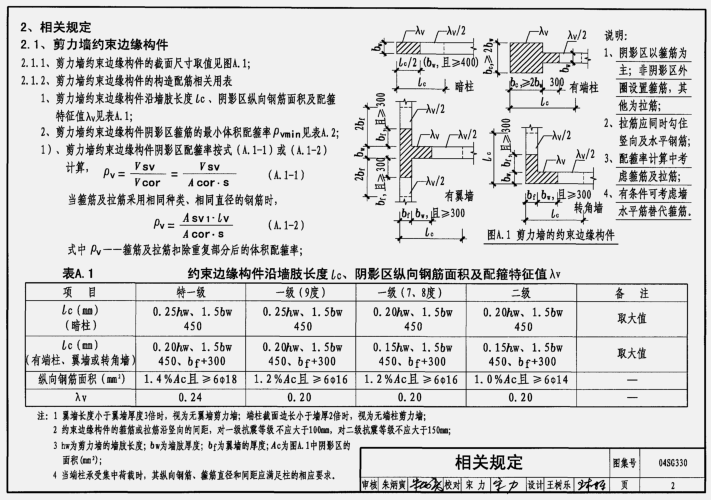

相關規定2
剪力墻邊緣構件及框架柱詳圖索引11
剪力墻約束邊緣構件

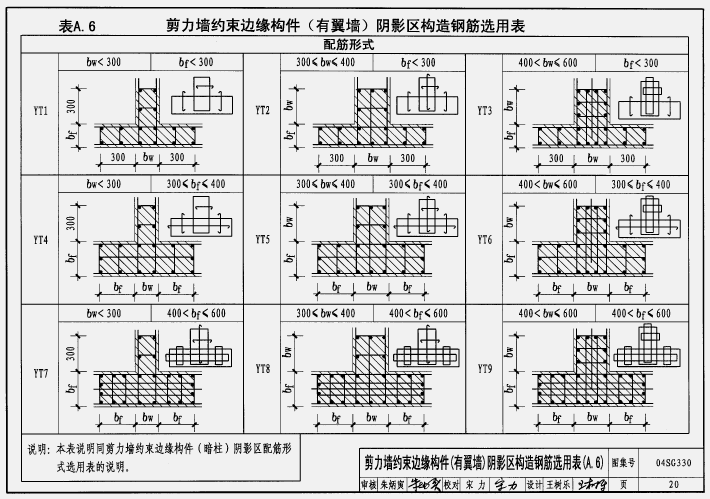

剪力墻約束邊緣構件（暗柱）陰影區構造鋼筋選用表（A.4）12
剪力墻約束邊緣構件（轉角墻）陰影區構造鋼筋選用表（A.5）15
剪力墻約束邊緣構件（有翼墻）陰影區構造鋼筋選用表（A.6）20
剪力墻約束邊緣構件（有端柱）陰影區構造鋼筋選用表（A.7）28
剪力墻構造邊緣構件
“非一般結構”剪力墻構造邊緣構件（暗柱）鋼筋選用表（B.5）30
“非一般結構”剪力墻構造邊緣構件（轉角墻）鋼筋選用表（B.6）31
“非一般結構”剪力墻構造邊緣構件（有翼墻）鋼筋選用表（B.7）35
框架柱

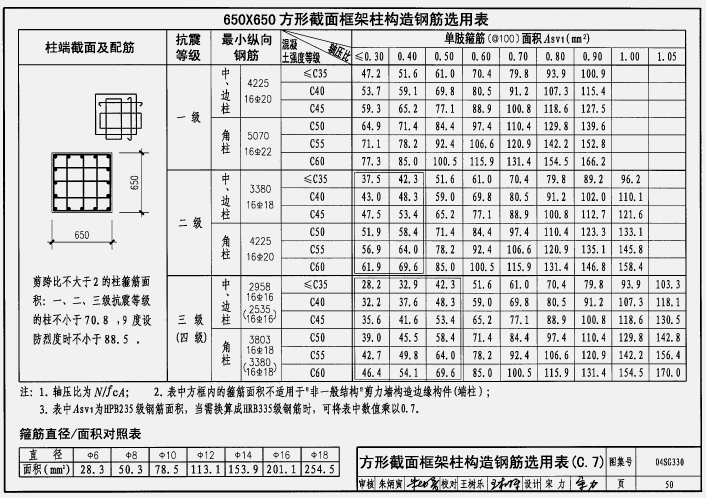

方形截面框架柱構造鋼筋選用表（C.7）43

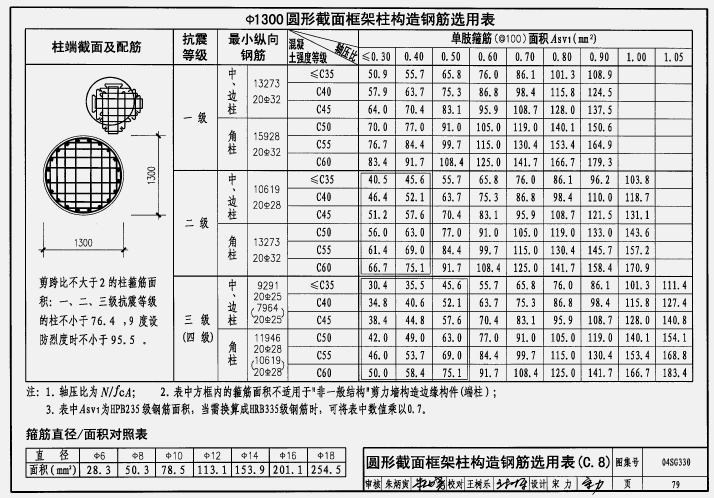

圓形截面框架柱構造鋼筋選用表（C.8）63
04sg330圖集樣張
