08J925-3壓型鋼板/夾芯板屋面及墻體建筑構造(三)圖集(含壓型鋁合金板)，一般被簡稱為08j9253圖集，是一份適用于抗震設防烈度≤8度地區對保溫或隔熱有較高要求的工業與民用建筑的參考圖集，本節內容東坡小編為大家整理帶來的是一份pdf格式高清電子版08j9253圖集，圖集內容完整免費，是一份不可多得的優質圖集，如果你需要這份由141頁組成的08j9253圖集的話，就快來下載吧！

08j9253圖集目錄

目錄 1

說明 5

常用壓型金屬板及采光板材料要求表 10

常用壓型金屬板技術要求表 11

屋面做法選用表 12

墻體做法選用表 14

屋面、墻體做法選用說明 15

屋面工程做法表 16

墻體工程做法表 25

屋面、墻體節點索引圖 28

屋面

雙層壓型鋼板復合保溫屋面（無檁型）

屋14-雙層壓型鋼板復合保溫屋面（無檁型）說明、常用板型 W1

構造 W2

檐口、外檐溝、山墻 W3

女兒墻內檐溝、女兒墻山墻 W4

雙坡屋脊、單坡屋脊、高低跨內天溝 W5

變形縫、內天溝 W6

高低跨 W7

采光窗、采光帶 W8

屋面孔洞 W9

雙層壓型鋼板復合保溫屋面（檁條露明型）

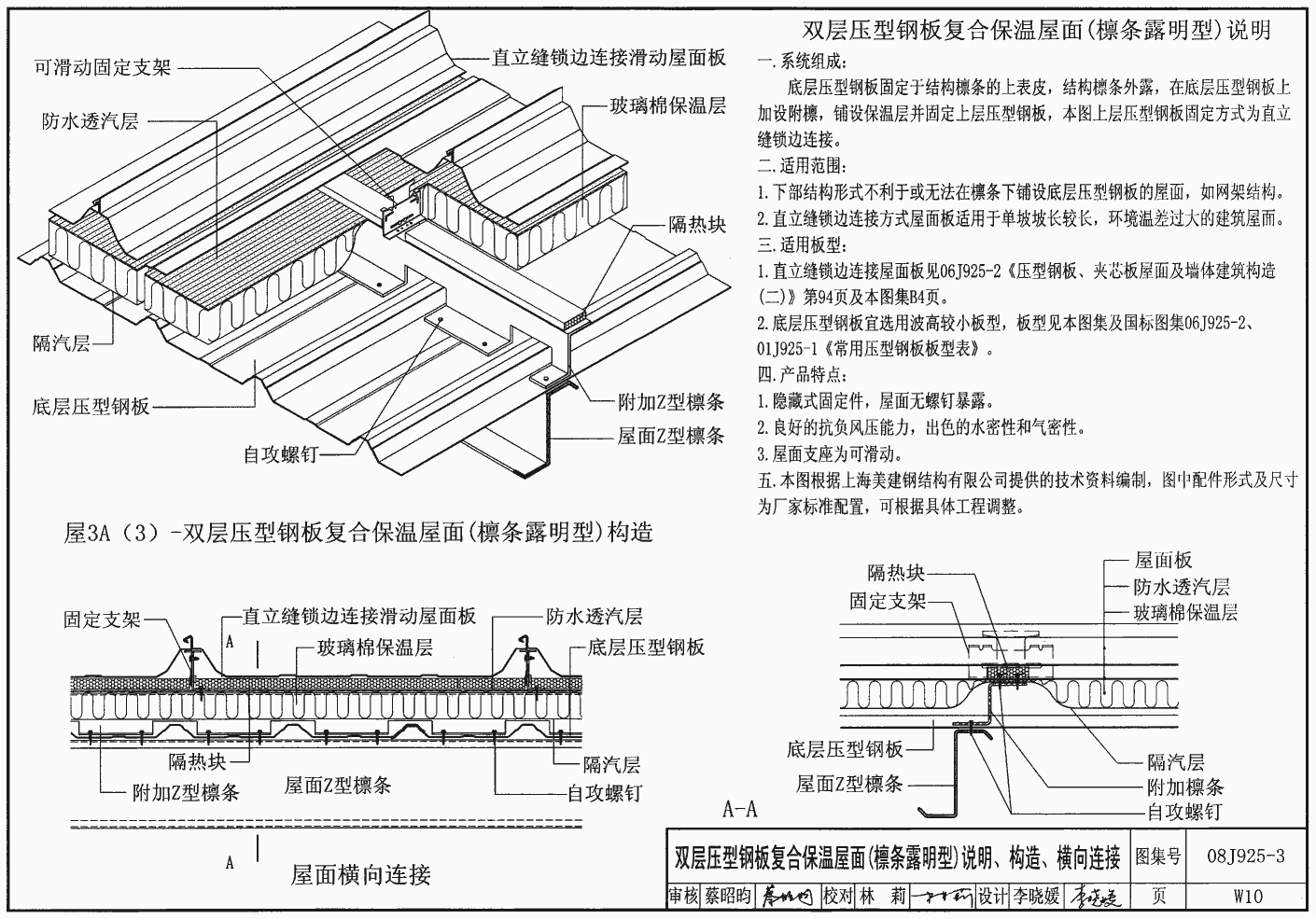

屋3A-雙層壓型鋼板復合保溫屋面（檁條露明型）說明、構造 W10

板型及配件（一） W11

配件（二） W12

屋脊、變形縫、縱向伸縮縫、縱向搭接 W13

檐口 W14

山墻、單坡屋脊 W15

高低跨 W16

女兒墻內檐溝、女兒墻 W17

壓型鋁合金板復合保溫屋面

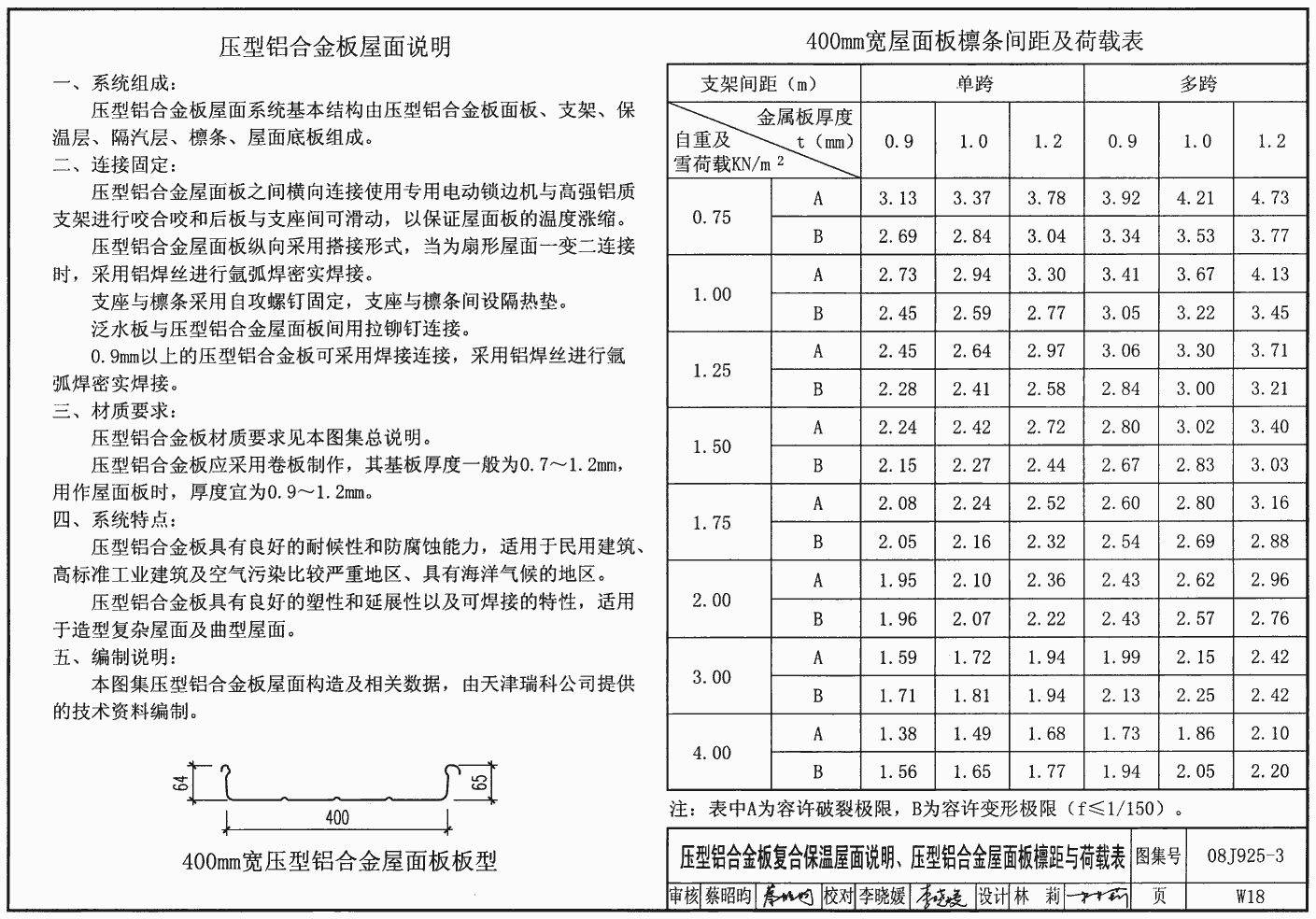

屋15-壓型鋁合金板復合保溫屋面說明、板型、檁距與荷載表 W18

零配件 W19

節點索引圖、板型、連接構造 W20

屋面構造（一） W21

天溝 W22

檐口及屋面避雷引下線 W23

采光窗及裝飾檐口 W24

屋面構造（二） W25

扇形屋面連接構造 W26

壓型鋼板復合保溫卷材防水屋面（滿粘固定）

屋7-壓型鋼板復合保溫卷材防水屋面（滿粘固定）說明、構造、變形縫 W27

女兒墻、女兒墻內檐溝、屋脊、走道板 W28

壓型鋼板復合保溫卷材防水屋面（防火型滿粘固定）

屋7A-壓型鋼板復合保溫卷材防水屋面（防火型滿粘固定）說明、構造、變形縫 W29

女兒墻、女兒墻內檐溝、屋脊 W30

鋼結構屋面維修

鋼結構屋面維修方案 W31

壓型鋼板復合保溫卷材防水種植屋面

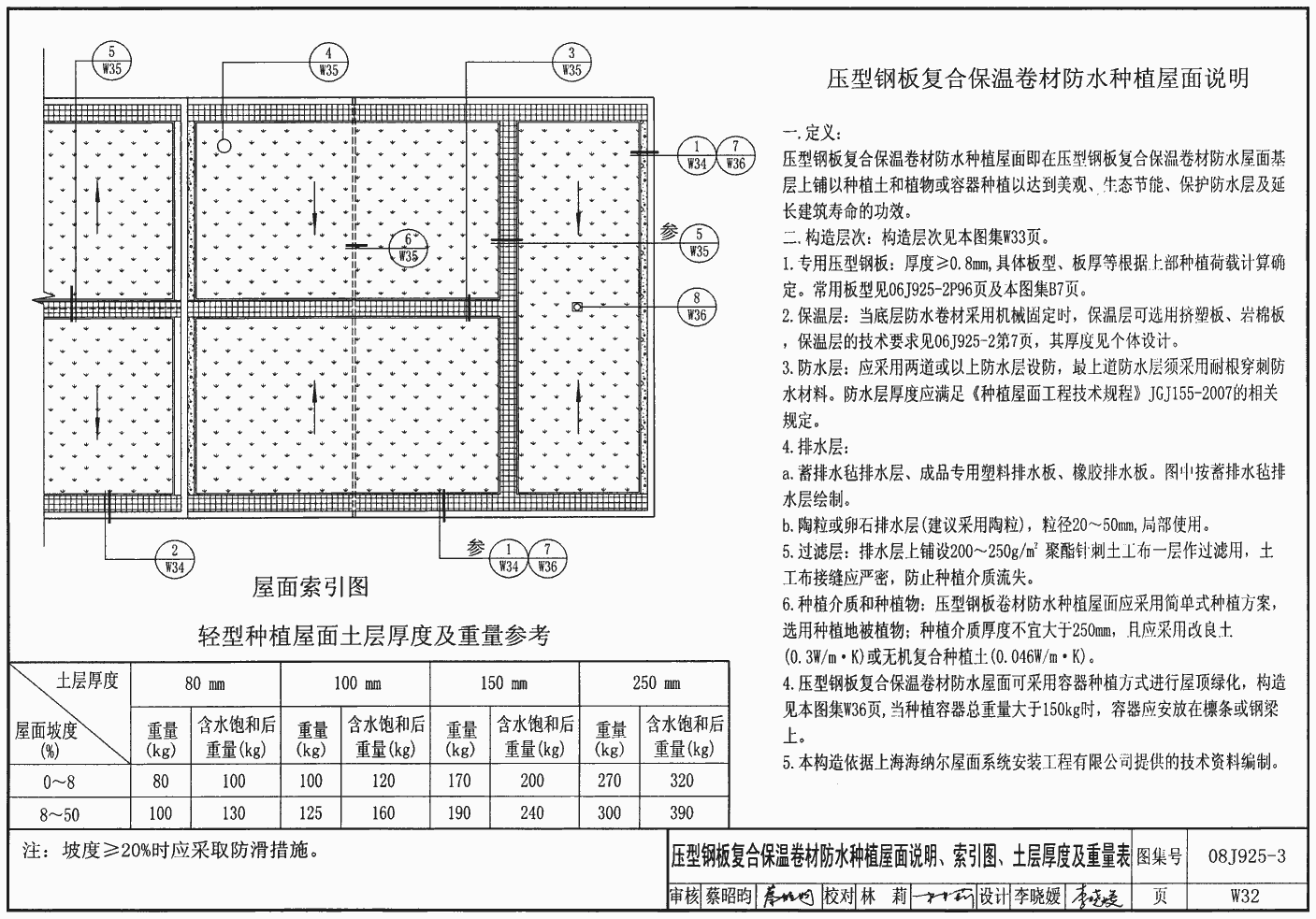

屋8-壓型鋼板復合保溫卷材防水種植屋面說明、索引圖 W32

構造 W33

女兒墻、女兒墻內檐溝 W34

內天溝、走道板、變形縫、出屋面管道 W35

山墻、垂直落水口、容器式綠化構造 W36

卷材復合夾芯板屋面

卷材復合夾芯板屋面構造 W37

壓型金屬板吸聲屋面

屋T1、屋T1A-壓型鋼板復合保溫卷材防水吸聲屋面構造 W38

屋T2、屋T2A-壓型鋼板復合保溫卷材防水吸聲屋面構造 W39

屋T3-壓型鋼板復合保溫吸聲屋面構造 W40

屋T4-壓型鋁合金板復合保溫吸聲屋面構造 W41

屋T5-壓型鋁合金板復合保溫吸聲屋面構造 W42

平板樹脂屋面拱形采光帶

屋C1～C4-平板樹脂屋面拱形采光帶說明 WC1

構造 WC2

龍骨露明型采光帶橫向連接 WC3

龍骨露明型采光帶縱向連接 WC4

龍骨暗藏Ⅰ型采光帶橫向連接、縱向連接、屋脊 WC5

龍骨暗藏Ⅱ型采光帶橫向、縱向連接 WC6

側開拱形屋面采光帶構造 WC7

屋面開啟天窗構造 WC8

聚碳酸酯板滑動型屋面采光帶

屋C5～C7-聚碳酸酯板滑動型屋面采光帶說明、性能指標 WC9

構造、板型表 WC10

單層聚碳酸酯板、調光型采光帶橫向連接、縱向連接 WC11

雙層聚碳酸酯板采光帶橫向連接 WC12

雙層聚碳酸酯板采光帶縱向連接 WC13

墻體

雙層壓型鋼板復合保溫墻體（無檁型）

墻8-雙層壓型鋼板復合保溫墻體（無檁型）說明、常用板型 Q1

外板豎排構造、豎向連接、橫向搭接 Q2

外板豎排豎向連接、窗套、墻腳 Q3

外板豎排與混凝土墻連接、變形縫、轉角 Q4

外板豎排雨棚 Q5

外板橫排構造、橫向連接、豎向連接 Q6

外板橫排橫向?qū)印⒋疤住δ_ Q7

外板橫排與混凝土墻連接、變形縫、轉角 Q8

雙層壓型鋼板復合保溫墻體（外板橫排）

墻3A-雙層壓型鋼板復合保溫墻體（水波紋板橫排）橫向?qū)印㈥柦?span id="go0e2yuam" class="Apple-tab-span" style="white-space:pre"> Q9

雙層壓型鋼板復合保溫墻體（水波紋板橫排）窗套、墻腳、女兒墻 Q10

夾芯板復合保溫墻體（承插型）

墻9-夾芯板復合保溫墻體說明、索引圖 Q11

橫向排板構造、板型 Q12

橫向排板橫向連接、豎向連接 Q13

橫向排板轉角、檐口、變形縫 Q14

橫向排板窗套、墻腳 Q15

夾芯板幕墻

墻10-夾芯板幕墻說明、板型 Q16

橫向排板索引圖 Q17

橫向排板連接、變形縫、女兒墻 Q18

橫向排板轉角、樓板處防火封堵 Q19

橫向排板墻腳、窗側 Q20

橫向排板窗頂、窗底、玻璃幕墻側 Q21

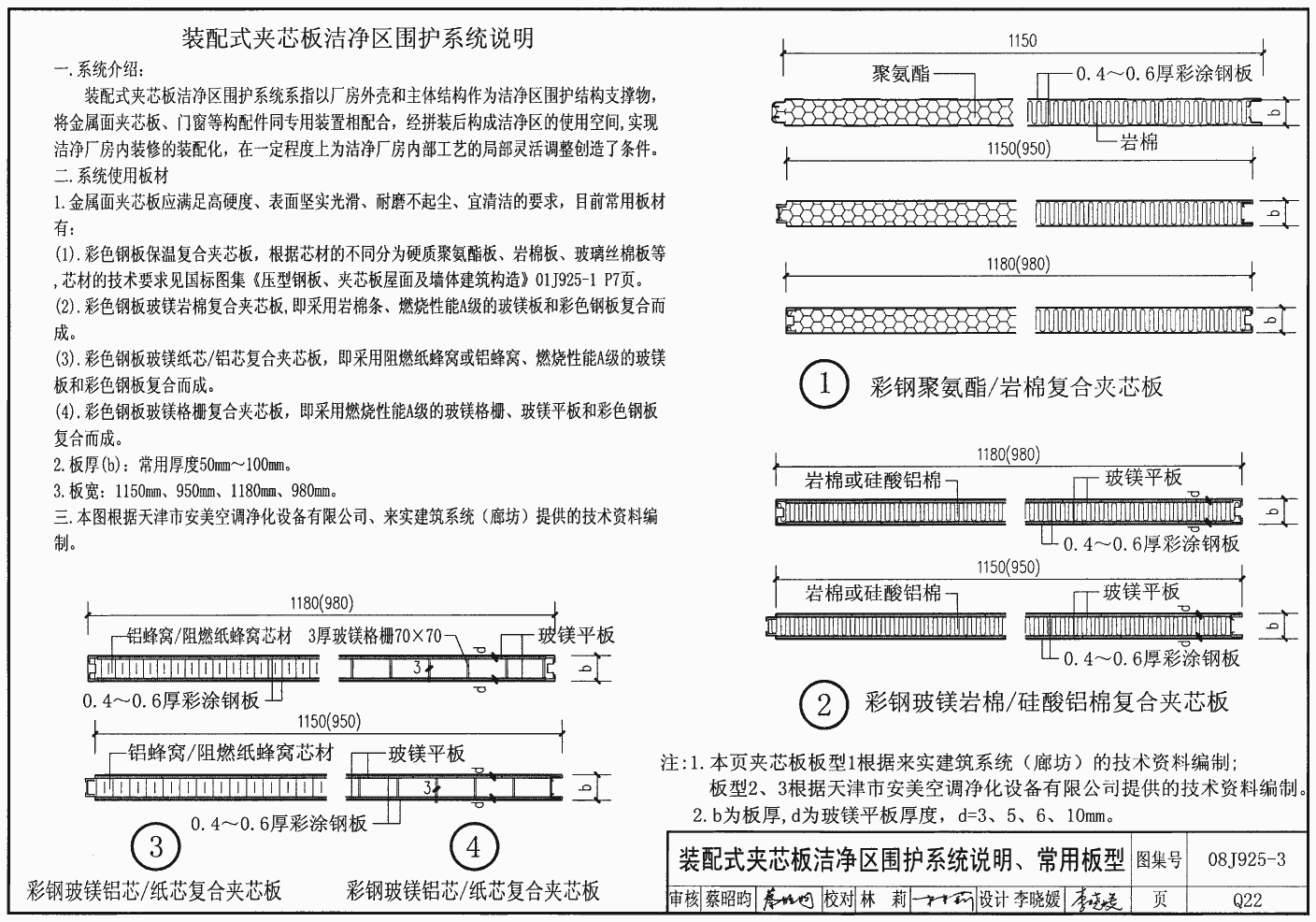

裝配式夾芯板潔凈區圍護系統

內墻1-裝配式夾芯板潔凈區內墻、吊頂說明 Q22

隔墻索引圖、隔墻耐火極限及橫向連接 Q23

隔墻與吊頂、地面連接陽角、管道穿墻 Q24

隔墻與吊頂、地面連接陽角、縱橫墻連接 Q25

窗套、門套、傳遞窗 Q26

吊頂、燈具及過濾器安裝節點 Q27

壓型鋼板復合保溫吸聲墻體

墻T1-壓型專板復合保溫吸聲墻體（外板豎排）構造 Q28

墻T2-壓型老板復合保溫吸聲墻體（外板橫排）構造 Q29

板型表

常用壓型鋼板板型表 B1

常用夾芯板板型表 B8

相關技術資料 124

08j9253圖集內容簡介

內容主要包括保溫或隔熱型、吸聲型的屋面和墻體建筑構造。屋面構造為壓型鋼板（無檁型）屋面、壓型鋁合金板屋面、壓型鋼板隔聲及吸聲屋面、壓型鋼板種植屋面以及屋面采光。墻體構造為壓型鋼板（無檁型）墻體、壓型鋼板隔聲及吸聲墻體、夾芯板幕墻及潔凈區墻體。圖集由總說明、工程做法、構造節點詳圖及板型相關技術參數資料等部分組成。本圖集與01J925-1《壓型鋼板、夾芯板屋面及墻體建筑構造（一）》和01J925-2《壓型鋼板、夾芯板屋面及墻體建筑構造（二）》為系列圖集，具有結構合理、外形美觀、保溫、隔熱、隔聲、吸聲、潔凈、防火等特點。
