90D370交流380伏鼠籠型電動機控制原理圖圖集，通常被簡稱為90d370圖集。本圖集為傳動裝置用的交流380伏鼠籠型異步電動機常用控制原理圖。適用于普通風機，水泵，工藝泵及閥門等配用的電動機。本節內容東坡小編為大家整理帶來的這份90d370圖集由319頁組成，圖集分為上下兩冊，如果你需要一份pdf格式完整高清免費電子版90d370圖集，那就趕緊點擊本文相應的下載地址來進行下載吧！

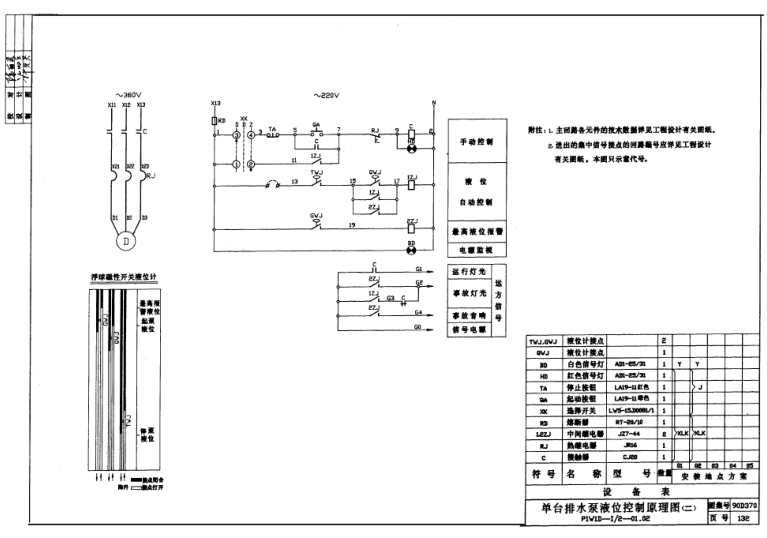

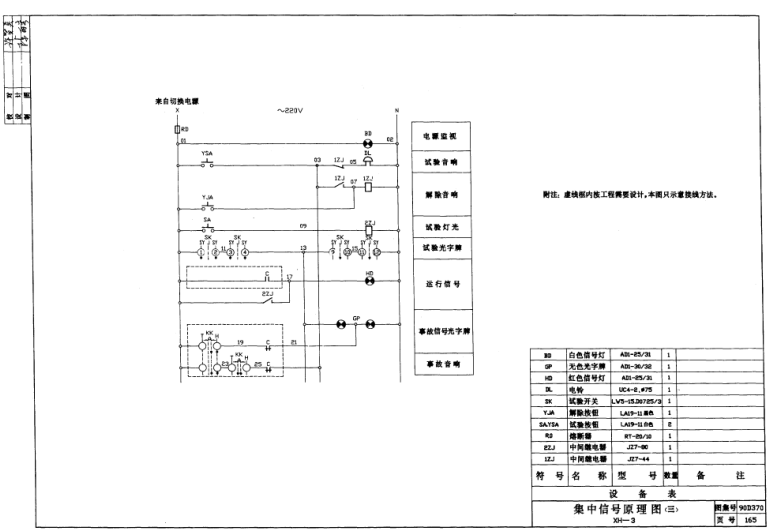

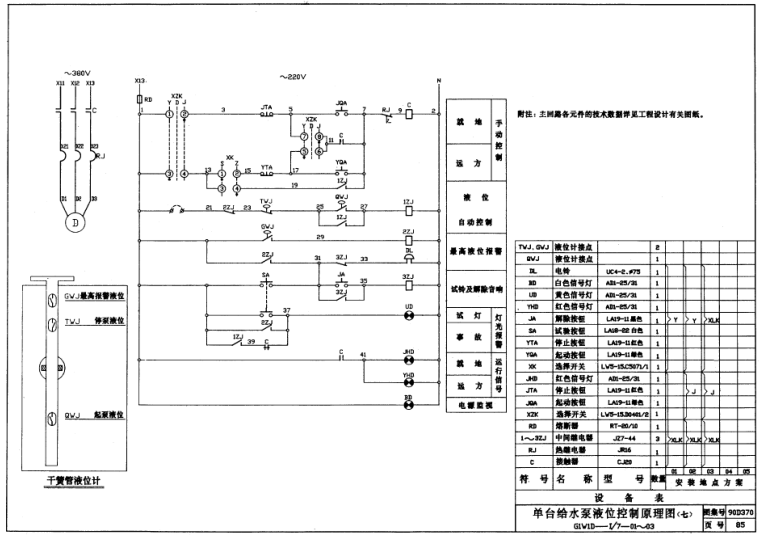

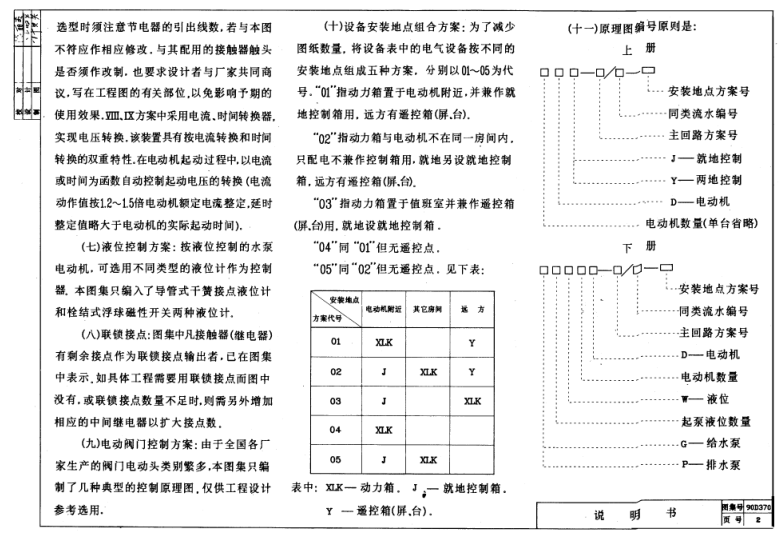

90d370圖集相關介紹
一、圖中有關符號介紹：

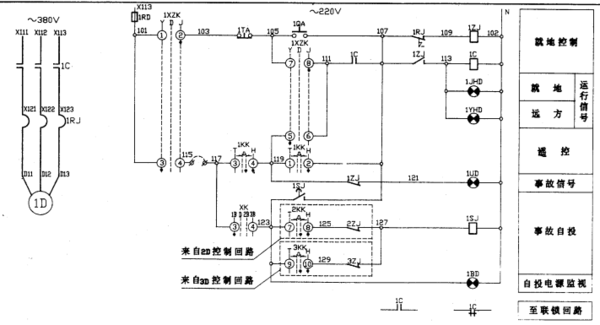

左圖為電動機的交流電源部分：
上邊是三相交流電源；
1C--交流接觸器
1RJ---熱電偶，當電機過負荷時會動作；
1D---電動機
右圖為電動機的控制回路：
1RD---控制回路熔斷器；1XZK----操作方式選擇開關（可選擇就地或遠方）；
1TA---手動分閘按鈕；1QA--手動啟動按鈕；1ZJ、2ZJ、3ZJ--中間繼電器；1JHD--就地合閘燈；1YHD---遠方合閘燈；1KK、2KK、3KK---#1、2、3電動機控制開關；XK---連鎖選擇開關；
1SJ----時間繼電器；1UD---#1電機故障跳閘燈；1BD---自投電源監視燈；

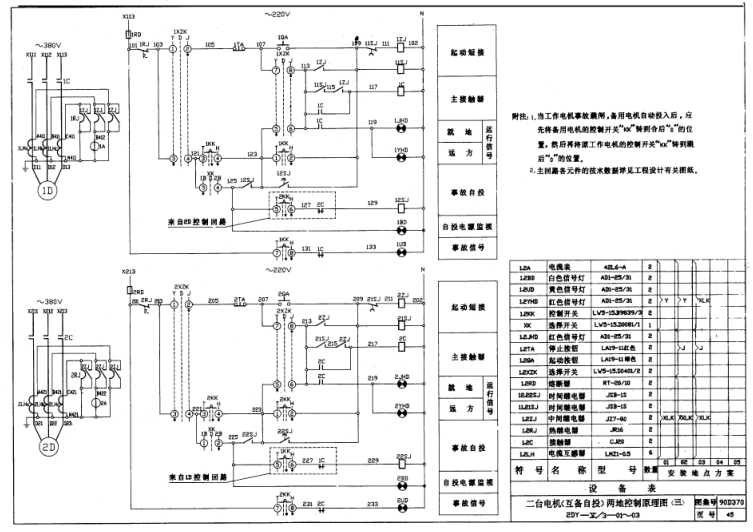

二、具體操作控制說明：
從圖中可以看出這組設備有三臺，且互相之間有連鎖關系，也就是說這是一組重要設備，一臺跳閘，根據選擇可以有備用設備自動投入。下面具體解釋一下：
該電機可以就地或遠方操作；
就地啟動：將1XZK切到就地位置，按1QA啟動按鈕，此時1RJ閉接點在合位，啟動1ZJ，1ZJ勵磁后接點閉合，1C接觸器勵磁使電機啟動，1JHD、1YHD電機啟動燈亮。
就地停止：1XZK在就地位置，按1TA手動分閘按鈕，切斷1ZJ勵磁回路使1C接觸器失磁電動機停止。
電機遠方啟動：將1XZK切到遠方位置，向合閘方向（一般右側45度）扭動1KK；此時1RJ閉接點在合位，啟動1ZJ，1ZJ勵磁后接點閉合，1C接觸器勵磁使電機啟動，1JHD、1YHD電機啟動燈亮。
遠方停止：1XZK在遠方位置，向分閘方向（一般左側45度）扭動1KK；切斷1ZJ勵磁回路使1C接觸器失磁電動機停止。
當電動機故障跳閘如熱偶動作使1ZJ失磁其閉接點閉合故障跳閘燈1UD亮。
當電機投入運行正常后還應將XK連鎖選擇開關投入規定位置（#2或#3電機側），自投電源監視燈1BD亮；這樣在#1電機故障跳閘后備用電機可以通過聯動回路自動投入運行。具體回路見事故自投部分。
