09X700智能建筑弱電工程設計與施工圖集是對97X700《智能建筑弱電工程設計施工圖集》的修編，本節內容東坡小編為大家整理帶來的是一份由387頁組成的09x700圖集，該圖集為pdf格式完整清晰版，以下是關于該圖集的相關介紹，另外，該圖集內容完全免費，歡迎有需要的朋友前來下載查閱！

09x700圖集目錄

目錄1

機房工程

編制說明3-1

機房工程設計要點3-2

術 語3-4

電子信息系統機房分級標準3-5

電子信息系統機房組成示意圖3-6

電子信息系統機房氣流組織示意圖3-7

弱電系統用房面積3-8

電子信息系統機房技術要求3-9

電話機房技術要求3-12

廣播擴聲及聲像節目制作用房技術要求3-13

電子會議等用房技術要求3-14

安防監控中心平面布置3-15

安防監控中心電視墻示意圖3-16

調度電話站平面布置示例3-17

指揮調度中心平面布置示例3-18

電話機房平面布置示例3-19

程控電話站平面布置示例3-21

程控電話站土建要求3-22

廣播控制室平面布置示例3-23

廣播擴聲控制室平面布置示例3-25

劇院廣播擴聲控制室平面布置示例3-26

體育場館廣播擴聲機房平面布置3-27

體育場館成績處理機房平面布置3-28

游泳館成績處理機房平面布置3-29

同聲傳譯控制室平面布置3-30

有線電視前端機房平面布置3-32

控制中心平面布置示例3-33

弱電間設備布置示例3-36

電氣豎井(弱電間)設備布置示例3-37

設備間平面布置示例3-39

進線間平面布置示例3-41

電磁屏蔽室布置圖3-42

電磁屏蔽室進線示意圖3-43

信息系統機房布置示例3-44

供電電源

編制說明4-1

圖形符號4-2

弱電系統用電負荷分級4-3

一級負荷中特別重要負荷供電系統示意圖4-4

一級負荷供電系統示意圖4-5

二級負荷供電系統示意圖4-6

信息設備供電SPD設置示意圖4-7

交流穩壓電源應用示意圖4-8

常用交流穩壓器類型及選用4-9

直流供電系統示意圖4-10

一組蓄電池直流供電系統方案4-11

兩組蓄電池直流供電系統方案4-12

直流供電調壓方案示意圖4-13

A級機房供電系統示例4-14

B級機房供電系統示例4-15

C級機房供電系統示例4-16

TN系統配電箱概略圖4-17

IT系統配電箱概略圖4-18

TT系統配電箱概略圖4-19

UPS應用說明4-20

靜止型UPS分類4-22

常用交流UPS類型及功能4-23

UPS電源供電方案4-24

UPS輸出接地型式為TN系統的做法4-25

UPS輸出接地型式為IT系統的做法4-28

UPS輸出接地型式為TT系統的做法4-29

柴油發電機組接地形式示意圖4-30

降低中性線對地電壓措施4-32

蓄電池參數選擇4-33

鉛酸蓄電池參數選擇4-34

鎘鎳蓄電池參數選擇參考值表4-35

閥控式鉛酸蓄電池組合參考表4-36

閥控式蓄電池容量選擇系數表4-37

單相220V及直流線路的電壓損失4-39

36V直流線路負荷矩4-40

24V直流線路負荷矩4-41

直流電力線的選擇4-42

線纜敷設

編制說明5-1

室內布線設計施工要點5-2

室內各種布線方式示意圖5-3

室內纜線暗配管路敷設示意5-4

室內纜線垂直敷設示意5-5

室內纜線沿立柱垂直布線示意5-6

室內纜線水平敷設示意5-7

室內纜線網絡地板敷設示意圖5-8

保護管暗敷設施工要求5-9

保護管暗敷設示意圖5-10

鋼管明敷設5-11

鋼管在輕鋼龍骨隔墻內安裝5-12

鋼管沿墻穿樓板做法5-13

鋼管穿梁做法5-14

鋼管吊頂內敷設5-15

可撓金屬電線管吊頂內敷設5-16

鋼管連接及跨接線連接5-17

硬塑料管明敷設5-18

硬塑料管暗敷設5-19

硬塑料管在輕質隔墻內安裝5-20

硬塑料管接板內引出做法5-21

半硬塑料管暗敷設示意圖5-22

軟硬塑料管連接安裝5-23

保護管沿彩鋼板明裝5-24

保護管穿金屬隔板密封做法5-25

吊頂內管線過伸縮沉降縫做法5-26

管線用金屬軟管過伸縮沉降縫做法5-27

管線用接線箱過伸縮沉降縫做法5-28

金屬線槽沿墻水平安裝5-29

金屬線槽沿彩鋼板水平安裝5-30

金屬線槽沿墻垂直安裝5-31

金屬線槽沿彩鋼板垂直安裝5-32

金屬線槽直線段連接做法5-33

金屬線槽過伸縮縫安裝5-34

地面金屬線槽敷設方式5-35

地面金屬線槽安裝5-36

金屬線槽過防火墻安裝5-39

金屬線槽穿金屬隔板密封做法5-40

電纜沿墻明敷設5-41

纜線吊掛安裝示意圖5-42

電纜沿鋼索架空敷設5-43

電纜穿墻孔防火封堵5-44

電纜穿樓板孔防火板防火封堵5-45

電纜穿金屬隔板密封做法5-46

消防線路敷設5-47

防火排煙道調節風門管線連接做法5-48

線纜防水施工5-49

室外布線設計施工要點5-50

電纜、光纜直埋引入建筑物的做法5-52

電纜、光纜穿管引入建筑物的做法5-54

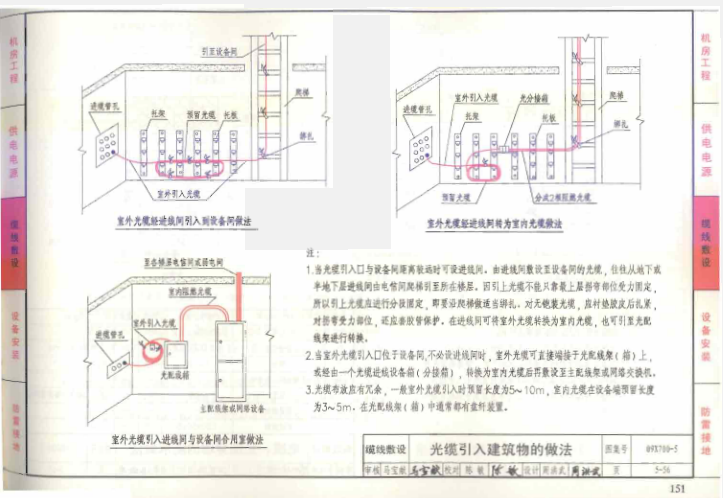

光纜引入建筑物的做法5-56

電纜、光纜穿墻的防水做法5-57

直埋電纜、光纜的地溝圖5-59

直埋電纜、光纜接頭坑和接頭布置圖5-60

直埋纜線與電力電纜交叉敷設方式5-61

直埋纜線與其他管道交叉敷設方式5-62

電纜與室外地下設施平行敷設5-63

直埋電纜接頭保護做法5-64

直埋電纜的標志5-65

直埋電纜、光纜引至建筑物外墻的做法5-66

海泡石纖維水泥管直埋敷設5-68

海泡石纖維水泥管、墊塊規格尺寸及組合圖5-69

混凝土管塊直埋敷設5-70

混凝土管塊規格及組合圖5-71

硬聚氯乙烯管規格及組合圖5-72

室外電纜溝5-73

角鋼支架5-74

電纜溝支架組合表5-75

電纜溝溝內集水井示意圖5-76

電纜溝溝側集水井示意圖5-77

電纜井集水坑做法5-78

電纜溝無機堵料阻火墻5-79

人孔內光纜及其接頭安裝方式5-80

人孔、電纜溝內電纜布放方式5-83

光纜連接部分的組成及連接方法5-84

小號直通型人孔平、剖面圖5-85

小號三通型人孔平、剖面圖5-86

小號四通型人孔平、剖面圖5-88

手孔平、剖面圖5-90

小號直通型人孔、手孔蓋板詳圖5-91

小號三通型人孔蓋板詳圖5-92

小號四通型人孔蓋板詳圖5-93

人(手)孔預埋件做法5-94

人(手)孔防水做法5-95

電信電纜架空安裝圖5-96

光纜架空安裝圖5-97

直埋、管道光纜防機械損傷的保護措施5-99

管材規格5-100

RVS型電線穿管最小管徑5-103

RV型電線穿管最小管徑5-104

4對對絞電纜穿管最小管徑5-105

大對數電纜穿管最小管徑5-106

光纜穿管最小管徑5-107

同軸電纜穿管最小管徑5-108

線槽內允許容納RVS、RV型電線及同軸電纜根數5-110

弱電纜線外徑與面積關系表5-111

通信纜線及管道和其它地下管線的最小凈距5-112

設備安裝

編制說明6-1

設備安裝說明6-2

接線盒在現澆墻內的固定6-3

接線盒在鋼筋混凝土墻上安裝6-4

接線盒在實墻上安裝6-5

接線盒在空心砌塊墻上暗裝6-6

接線盒在空心砌塊墻上明裝6-7

接線盒在彩鋼板墻上安裝6-8

接線盒在輕質隔墻上安裝6-9

接線盒在樓板內安裝6-10

接線盒在吊頂內安裝6-11

接線盒與鋼管連接安裝6-12

設備箱在柱上安裝6-13

設備箱在柱上用抱箍支架安裝6-14

設備箱在墻上明裝6-15

設備箱在輕質隔墻上明裝6-16

設備箱在實墻上暗裝6-17

設備箱在鋼筋混凝土墻上暗裝6-18

設備箱在輕質隔墻上暗裝6-19

設備箱在空心磚墻上安裝6-20

設備箱在彩鋼板上安裝6-21

設備箱(柜)落地安裝6-22

設備箱(柜)在架空地板上安裝6-23

室外設備箱落地安裝6-25

室外電話交接箱安裝圖6-26

金屬管進設備箱做法6-27

利用預埋線槽出線口安裝小設備6-28

設備吊裝做法詳圖6-29

蓄電池組安裝6-31

蓄電池組加固安裝6-32

蓄電池6-33

防震架與機架連接圖6-34

設備機柜機頂加固安裝6-35

設備機柜側拉加固安裝6-36

加固大樣圖6-37

設備安裝密封做法6-38

弱電間(豎井)設備安裝示意圖6-39

弱電間(豎井)內纜線垂直安裝6-40

弱電間(豎井)內設備安裝6-41

弱電間(豎井)內設備箱安裝6-42

弱電間(豎井)內設備柜安裝6-44

弱電間(豎井)內接地端子做法6-46

探測器在樓板上暗裝圖6-47

探測器在樓板上明裝圖6-48

探測器在吊頂上安裝6-49

探測器在彩鋼板上安裝6-50

探測器在活動地板內安裝圖6-51

探測器在斜面上安裝圖6-52

紅外光束感煙探測器安裝圖6-53

纜式線型感溫探測器安裝圖6-54

手動報警、消火栓按鈕安裝圖6-55

手動報警、消火栓按鈕在彩鋼板上安裝6-56

報警顯示燈安裝圖6-57

排煙閥及手動遠控裝置安裝圖6-58

疏散通道電動防火卷簾門安裝圖6-59

防火分隔電動防火卷簾門安裝圖6-60

電動防火門安裝圖6-61

可燃?xì)?/a>體探測器安裝與控制圖6-62

防爆圓型可燃?xì)怏w探測器安裝圖6-63

防爆方型可燃?xì)怏w探測器安裝圖6-64

空氣采樣標準管道安裝示意圖6-65

空氣采樣毛細管安裝示意圖6-66

入侵探測器安裝示意圖6-67

磁開關入侵探測器安裝示意圖6-70

出入口控制設備安裝示意圖6-78

單門出入口控制設備安裝示意圖6-79

風管溫(濕)度傳感器安裝6-91

旋轉風門執行器安裝6-98

線纜在IDC型配線設備上的連接6-109

RJ45配線架(配線模塊)6-112

角型RJ45配線架(配線模塊)6-113

1U各類配線架、網絡設備6-114

2U、3U各類配線架6-115

42U機柜內配線架布置示意圖6-116

2.1～4.5m衛星電視接收天線基座6-124

6m衛星電視接收天線基座6-125

7.5m衛星電視接收天線基座6-127

揚聲器箱明裝6-128

揚聲器箱暗裝6-129

揚聲器箱在彩鋼板屋面上安裝6-131

揚聲器箱在彩鋼板墻面上安裝6-132

揚聲器箱在鋼結構上安裝6-133

室外聲柱、揚聲器安裝6-134

電視機在頂板上懸掛6-135

電視機在升降機構下懸掛示意圖6-136

室內顯示屏安裝方式示意圖6-137

室外顯示屏安裝方式示意圖6-138

大屏幕室內座裝立面圖6-139

大屏幕室內座裝結構布置及預埋件6-140

大屏幕室內掛裝立面圖6-141

大屏幕室內掛裝結構布置及預埋件6-142

大屏幕室外雙柱立面圖6-143

大屏幕室外雙柱結構布置6-144

大屏幕室外雙柱結構預埋件6-145

標準時鐘安裝圖6-146

電子設備等電位聯結及接地示意圖7-7

機房等電位聯結示意圖7-10

機房等電位聯結安裝7-11

機房等電位聯結安裝詳圖7-12

防靜電地面的接地安裝7-14

建筑物的接地網示意圖7-15

線纜引入建筑物的接地做法7-16

室內接地線與室外接地線連接7-17

設備外露導電部分接地安裝7-23

安防監控中心防雷接地示例7-24
