99D102-1 6-10kV鐵橫擔架空絕緣線路安裝圖集一般被簡稱為99d1021圖集，該圖集替代了原有99D176圖集。本節內容小編為大家帶來的這份99d1021圖集為pdf格式高清電子版，如果你需要一份99d1021圖集免費下載文檔，那么這將是你的不二之選，有需要的朋友快來下載吧！
99d1021圖集內容簡介
24種桿型和桿頂安裝圖及主要另部件制造圖

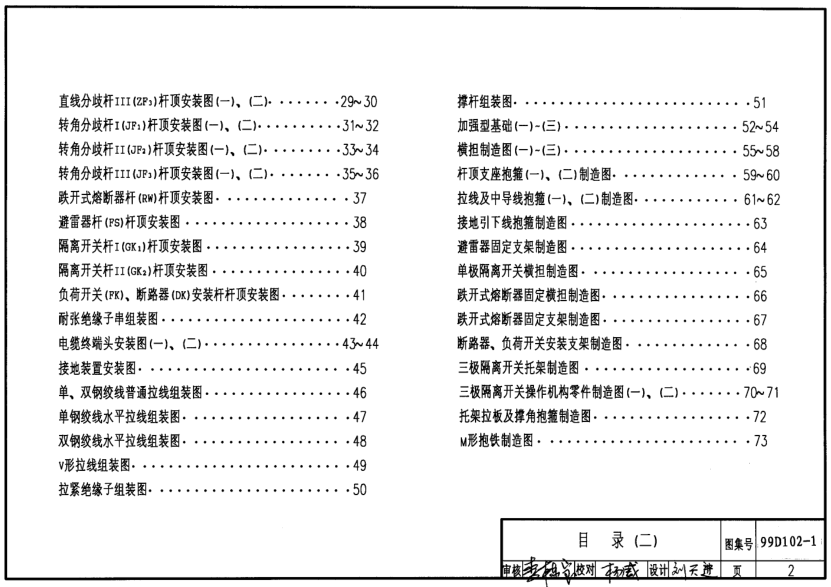

99d1021圖集目錄
目錄(一)～(三)1
說明書(一)～(三)4
桿型一覽圖(一)～(六)7

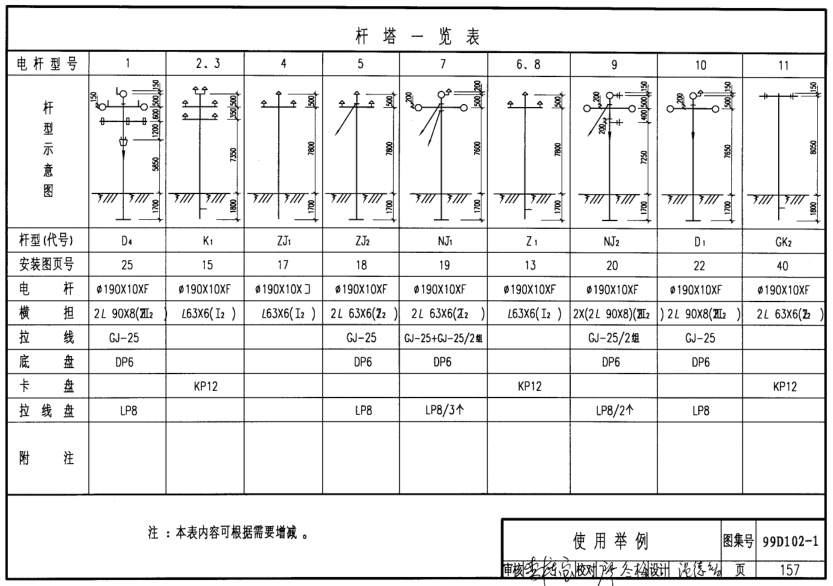

直線桿Ⅰ(Z1)桿頂安裝圖13
直線桿Ⅱ(Z2)桿頂安裝圖14
跨越桿Ⅰ(K1)桿頂安裝圖15
跨越桿Ⅱ(K2)桿頂安裝圖16
直線轉角桿Ⅰ(ZJ1)桿頂安裝圖17
直線轉角桿Ⅱ(ZJ2)桿頂安裝圖18
耐張轉角桿Ⅰ(NJ1)桿頂安裝圖19
耐張轉角桿Ⅱ(NJ2)桿頂安裝圖20
耐張桿(N)桿頂安裝圖21
終端桿Ⅰ(D1)桿頂安裝圖22
終端桿Ⅱ(D2)桿頂安裝圖23
終端桿Ⅲ(D3)桿頂安裝圖24
終端桿Ⅳ(D4)桿頂安裝圖25
直線分歧桿Ⅰ(ZF1)桿頂安裝圖27
直線分歧桿Ⅱ(ZF2)桿頂安裝圖28
直線分歧桿Ⅲ(ZF3)桿頂安裝圖(一)、(二)29
轉角分歧桿Ⅰ(JF1)桿頂安裝圖(一)、(二)31
轉角分歧桿Ⅱ(JF2)桿頂安裝圖(一)、(二)33
轉角分歧桿Ⅲ(JF3)桿頂安裝圖(一)、(二)35
跌開式熔斷器桿(RW)桿安裝圖37
避雷器桿(FS)桿頂安裝圖38
隔離開關桿Ⅰ(GK1)桿頂安裝圖39
隔離開關桿Ⅱ(GK2)桿頂安裝圖40
負荷開關(FK)、斷路器(DK)安裝桿桿頂安裝圖41
耐張絕緣子串組裝圖42
電纜終端頭安裝圖(一)、(二)43

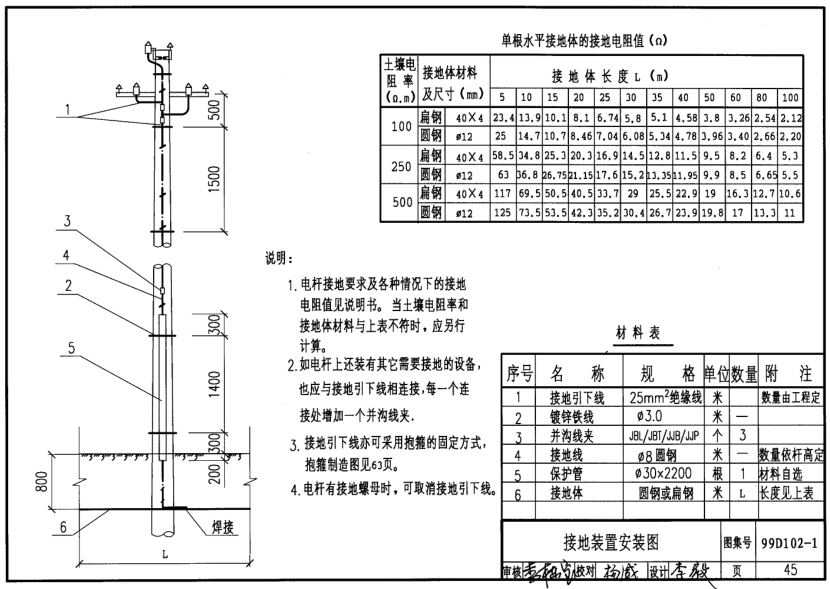

接地裝置安裝圖45
單、雙鋼絞線普通拉線組裝圖46
單鋼絞線水平拉線組裝圖47
雙鋼絞線水平拉線組裝圖48
V形拉線組裝圖49
拉緊絕緣子組裝圖50
撐桿組裝圖51
加強型基礎(一)～(三)52
橫擔制造圖(一)～(三)55
桿頂支座抱箍(一)、(二)制造圖59
拉線及中導線抱箍(一)、(二)制造圖61
接地引下線抱箍制造圖63
避雷器固定支架制造圖64
單極隔離開關橫擔制造圖65
跌開式熔斷器固定橫擔制造圖66
跌開式熔斷器固定支架制造圖67
斷路器、負荷開關安裝支架制造圖68
三極隔離開關托架制造圖69
三極隔離開關操作機構零件制造圖(一)、(二)70
托架拉板及撐角抱箍制造圖72
M形抱鐵制造圖73
U形抱箍制造圖74
拉板制造圖75
拉線棒制造圖76
電纜固定抱箍制造圖77
電纜終端頭固定支架(Ⅰ)、(Ⅱ)制造圖78
加固抱箍制造圖80
針式絕緣子固定支架制造圖81
撐桿支架及撐桿頂鐵制造圖82
五孔連板制造圖83

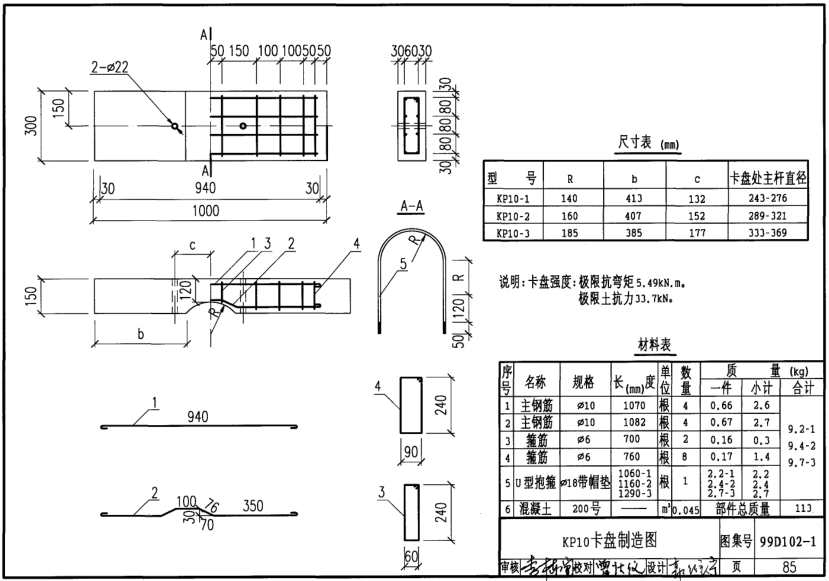

KP8卡盤制造圖84
KP10卡盤制造圖85
KP12卡盤制造圖86
DP6底盤制造圖87
DP8底盤制造圖88
DP10底盤制造圖89
LP6拉線盤制造圖90
LP8拉線盤制造圖91
LP10拉線盤制造圖92
LP12拉線盤制造圖93
拉環制造圖94
附錄95
索引表95_2
P-10T絕緣子適用范圍表99
P-15T絕緣子適用范圍表103
橫擔選擇表107
轉角水平力表113
電桿及卡盤允許抗傾覆力矩表121
環形鋼筋混凝土電桿標準檢驗彎矩表125
環形預應力混凝土電桿標準檢驗彎矩表126
拉線截面選擇表127
拉線盤埋深選擇表 拉線垂直荷載表137
基礎最大垂直荷載表140
導線垂直荷載表142
鍍鋅鋼絞線規格表144
架空絕緣電纜規格表145
架空絕緣電纜允許拉力表147
使用說明148
使用舉例150
