06D401-4潔凈環境電氣設備安裝圖集，簡稱為06d4014圖集。本節內容小編為大家整理的這份06d4014圖集為pdf格式免費電子版，歡迎有需要的朋友前來下載查閱！以下是06d4014圖集的相關介紹，希望對大家有所幫助！
06d4014圖集內容簡介
本圖集適用于電子、光纖、精密機械、信息等工程潔凈環境下電氣設備和線路安裝。對于制藥、生物、食品等行業的潔凈場所可參考執行，但必須執行相關規范。圖集主要內容：潔凈區域電氣設備和照明燈具安裝及探測器、傳感器、揚聲器、攝像機的安裝；潔凈環境管線、橋架、母線的安裝；密封做法及防靜電的做法。
06d4014圖集目錄
目錄1

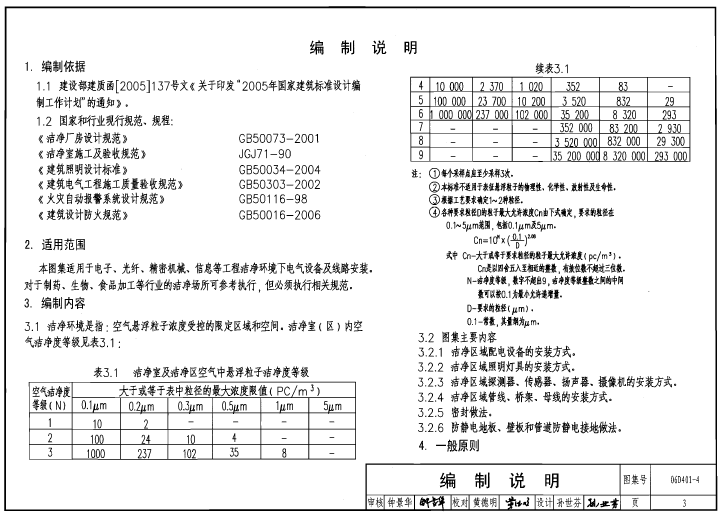

編制說明3
潔凈室上、下夾層電氣配線示意圖(一)6
潔凈室上、下夾層電氣配線示意圖(二)7
落地式電氣柜在金屬架空地板上安裝8
落地式電氣柜在金屬架空地板上安裝零件圖9
小型電氣箱在金屬架空地板上安裝10
小型電氣箱在金屬架空地板上安裝零件圖11

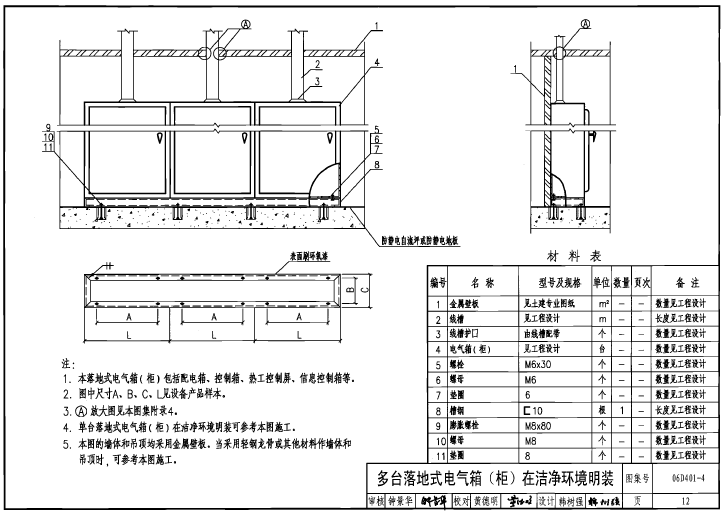

多臺落地式電氣箱(柜)在潔凈環境明裝12
多臺落地式電氣箱(柜)在潔凈環境暗裝13
電氣箱在金屬壁板隔墻上安裝14
電氣箱在金屬壁板隔墻上安裝零件圖15
電氣箱嵌入輕鋼龍骨隔墻安裝(一)16
電氣箱嵌入輕鋼龍骨隔墻安裝(二)17
電氣箱嵌入輕鋼龍骨隔墻安裝(三)18
壁掛式電氣箱在金屬壁板上明裝19
金屬壁板隔墻預埋線槽安裝圖(一)20

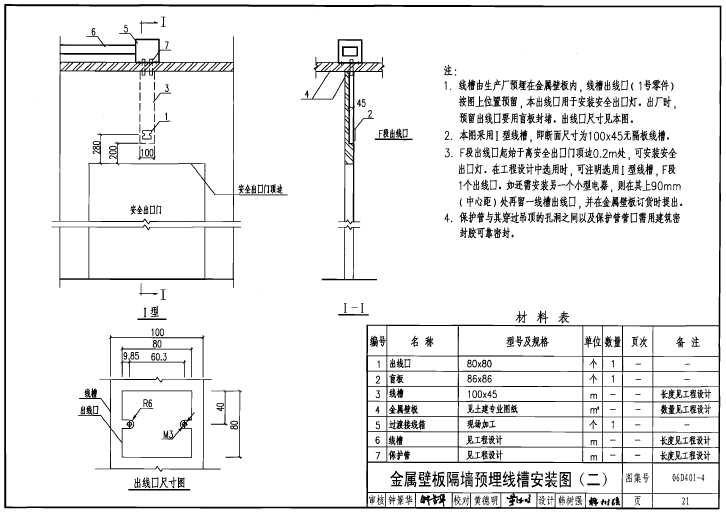

金屬壁板隔墻預埋線槽安裝圖(二)21
利用金屬壁板預埋線槽出線口安裝小型電器示例22
利用金屬壁板預埋線槽和C型鋼安裝小型電氣箱23
插座箱在華夫板上安裝24
接線盒在輕鋼龍骨隔墻上暗裝25
輕鋼龍骨隔墻上接線盒防火、隔離的一般做法26
嵌入式燈具在輕鋼龍骨吊頂上安裝27
嵌入式潔凈燈在金屬壁板吊頂上安裝28
三角型熒光燈在輕鋼龍骨吊頂上吸頂安裝29
三角型熒光燈在金屬壁板吊頂上吸頂安裝30
淚珠燈在潔凈室高效過濾器金屬框架上安裝31
揚聲器箱在吊頂上嵌入安裝32
揚聲器箱在隔墻上安裝33
探測器、壓差傳感器在潔凈環境安裝示意圖34
攝像機在金屬壁板隔墻和吊頂上安裝示意圖35
保護式母線在輕鋼龍骨隔墻上明裝36
保護式母線在輕鋼龍骨吊頂下吊裝37
組合式電柱安裝示意圖38
組合式電氣線槽安裝示意圖39
電線管在輕鋼龍骨隔墻上明裝40
電線管在輕鋼龍骨隔墻上暗裝41
電線管穿金屬壁板隔墻安裝圖42
管道穿金屬壁板吊頂安裝圖43
管道穿金屬壁板隔墻安裝圖44
電纜穿架空地板安裝圖45
電纜穿金屬壁板隔墻安裝示意圖46
電纜穿金屬壁板隔墻安裝零件圖47
封閉式母線穿金屬壁板隔墻封堵安裝48
電纜橋架穿金屬壁板隔墻封堵安裝49

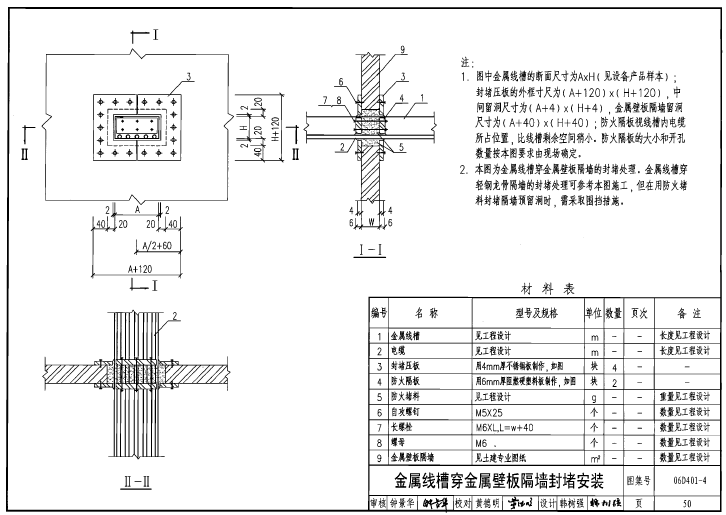

金屬線槽穿金屬壁板隔墻封堵安裝50
管道滑動支座、固定支座防靜電接地安裝圖51
吊架管道防靜電接地安裝圖52
管道閥門、接頭跨接線及軟管道防靜電接地安裝圖53
潔凈室金屬壁板隔墻防靜電接地安裝圖54
防靜電地板的接地安裝55
活動地板防靜電地面的接地安裝56
接地線在輕鋼龍骨隔墻上安裝57
附錄
附錄1：輕鋼龍骨隔墻留洞構造58
附錄2：輕鋼龍骨吊頂留洞構造(一)59
附錄3：輕鋼龍骨吊頂留洞構造(二)60

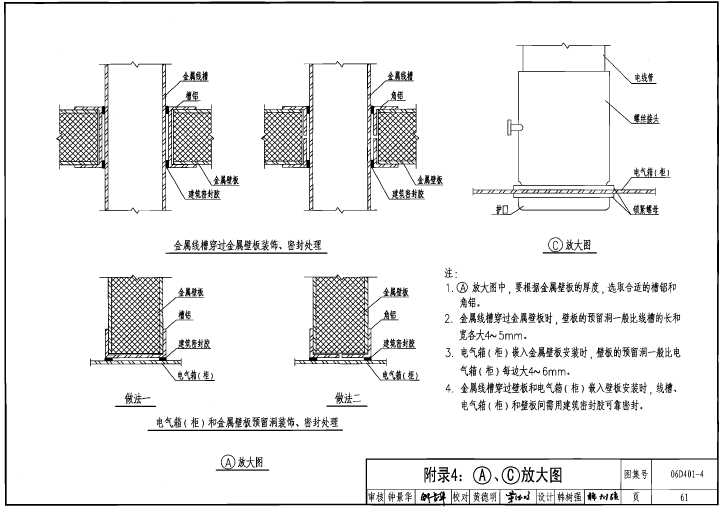

附錄4：(A)、(C)放大圖61
附錄5：(B)放大圖62
06d4014圖集樣張
