這是一份帶完整目錄且內容十分完整、由82頁組成的pdf格式高清免費版10SS410建筑特殊單立管排水系統安裝圖集（以下簡稱10ss410圖集），如果你需要這份10ss410圖集的話，那就趕緊點擊本文相應的下載地址來進行下載查閱吧！
10ss410圖集內容簡介
本圖集為新編圖集，適用于新建、改建及擴建的多層、高層民用建筑中特殊單立管排水系統的設計選用及施工安裝。
主要內容包括：特殊單立管排水系統設計選用說明，GY型旋流式鑄鐵蘇維托單立管排水系統、XTN鑄鐵單立管排水系統、吉博力型HDPE蘇維托單立管排水系統、CHT加強旋流器單立管排水系統、SUNS加強旋流器單立管排水系統、WAB加強旋流器單立管排水系統、GY型加強旋流器單立管排水系統、XTN型加強旋流器單立管排水系統、漩流降噪型單立管排水系統、RBS普通型內螺旋降噪單立管排水系統等特殊接頭的規格尺寸、安裝詳圖。
本圖集與10S406《建筑排水塑料管道安裝》、04S409《建筑排水用柔性接口鑄鐵管安裝》配套使用。
10ss410圖集目錄
目錄1

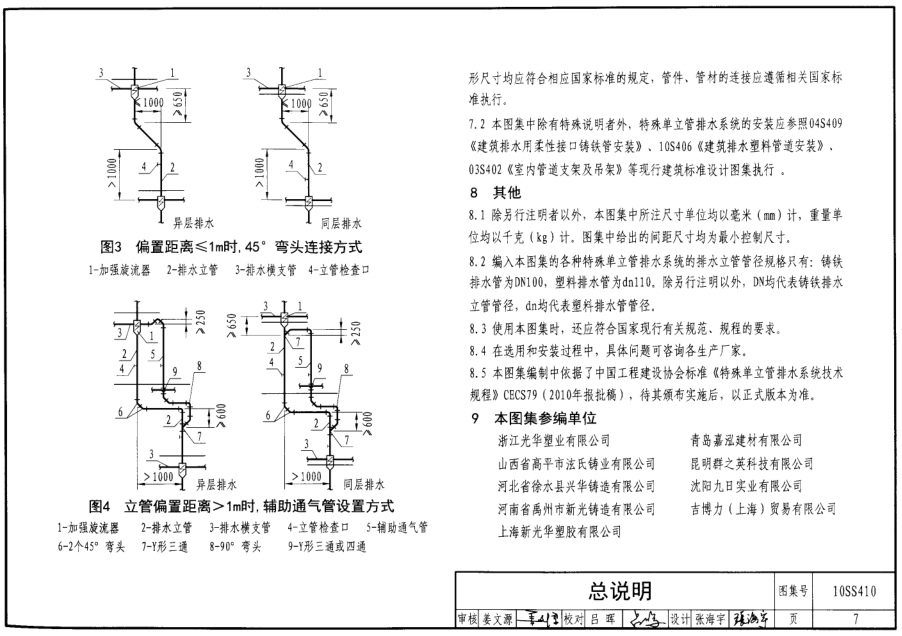

總說明3
特殊單立管排水系統安裝示意圖8
GY型旋流式鑄鐵蘇維托單立管排水系統
GY型旋流式鑄鐵蘇維托單立管排水系統說明9
GY型旋流式鑄鐵蘇維托特殊管件11
GY型旋流式鑄鐵蘇維托安裝圖（A、B型接口）13
GY型旋流式鑄鐵蘇維托安裝圖（W型接口）14
GY型SVWK系列特殊管件同層排水安裝圖15
XTN型鑄鐵蘇維托單立管排水系統
XTN型鑄鐵蘇維托單立管排水系統說明16
XTN型鑄鐵蘇維托（A型接口）特殊管件及安裝圖17
XTN型鑄鐵蘇維托（B型接口）特殊管件及安裝圖18
XTN型鑄鐵蘇維托（W型接口）特殊管件及安裝圖19
吉博力型HDPE蘇維托單立管排水系統
吉博力型HDPE蘇維托單立管排水系統說明20
吉博力型HDPE蘇維托安裝圖21
吉博力型HDPE蘇維托固定安裝圖22
CHT型加強旋流器單立管排水系統
CHT型加強旋流器單立管排水系統說明23
CA4N、CB4N型加強旋流器外形圖25
CA4N、CB4N型加強旋流器外形尺寸表26
CA4S、CB4S型加強旋流器外形圖27
CA4S、CB4S型加強旋流器外形尺寸表28
CHT型穩流接頭、底部異徑彎頭外形圖29
CHT型加強旋流器安裝布置圖30
SUNS型加強旋流器單立管排水系統
SUNS型加強旋流器單立管排水系統說明31
SUNS型加強旋流器外形圖32
SUNSⅠ型加強旋流器外形尺寸表33
SUNSⅡ型加強旋流器外形尺寸表34
SUNS型底部異徑彎頭35

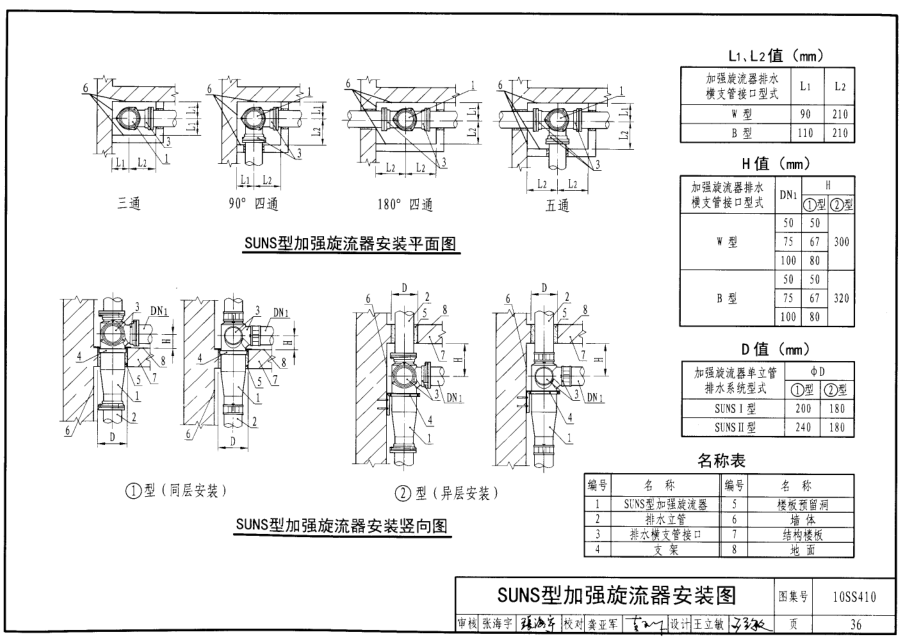

SUNS型加強旋流器安裝圖36
WAB型加強旋流器單立管排水系統
WAB型加強旋流器單立管排水系統說明37
WAB型導流接頭外形圖38
WAB型同層檢修防積水地漏及立管底部安裝示意圖40
WAB型導流接頭安裝圖41
GY型加強旋流器單立管排水系統
GY型加強旋流器單立管排水系統說明42
GYA4型加強旋流器外形圖44
GYA4型加強旋流器外形尺寸表45
GYB4型加強旋流器外形圖46
GYB4型加強旋流器外形尺寸表47
GYW4型加強旋流器外形圖48
GYW4型加強旋流器外形尺寸表49
GY型管件接口及大曲率半徑底部異徑彎頭50
GY型單立管排水系統附件圖51
GYA型、GYB型管件與PVC管連接配件52
GY型管道系統安裝專用管卡及附件53
GY型加強旋流器安裝平面布置圖54

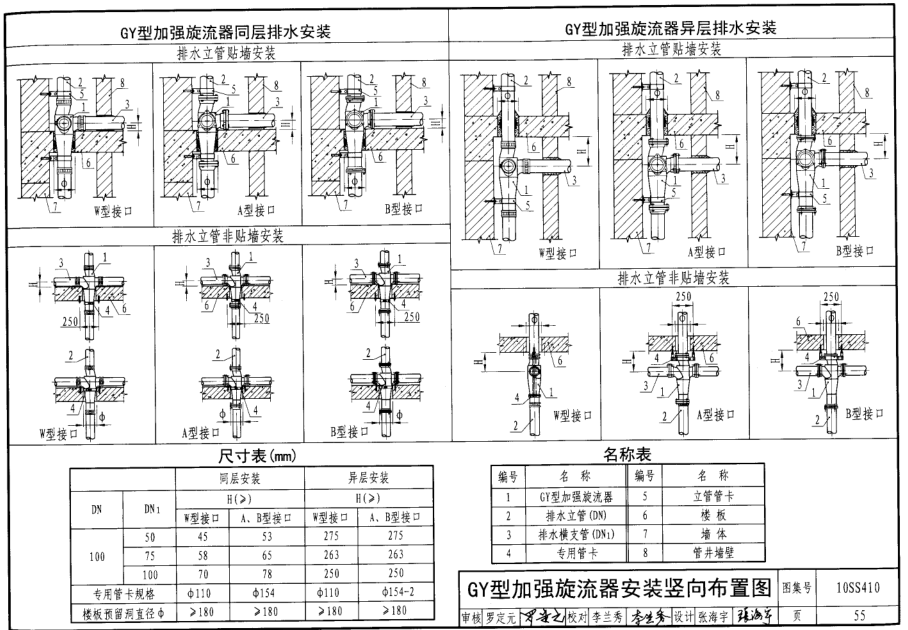

GY型加強旋流器安裝豎向布置圖55
GY型加強旋流器W型接口回填層內柔性絲扣連接及大曲率半徑底部異徑彎頭安裝示意圖56
XTN型加強旋流器單立管排水系統
XTN型加強旋流器單立管排水系統說明57
XTNB型加強旋流器58
XTNW型加強旋流器59
XTN型整流接頭及底部異徑彎頭60
XTN型加強旋流器安裝布置圖61
鑄鐵旋流器同層安裝62
漩流降噪型單立管排水系統
漩流降噪型單立管排水系統說明65
漩流降噪型特殊管件68
漩流降噪型大曲率底部異徑彎頭72

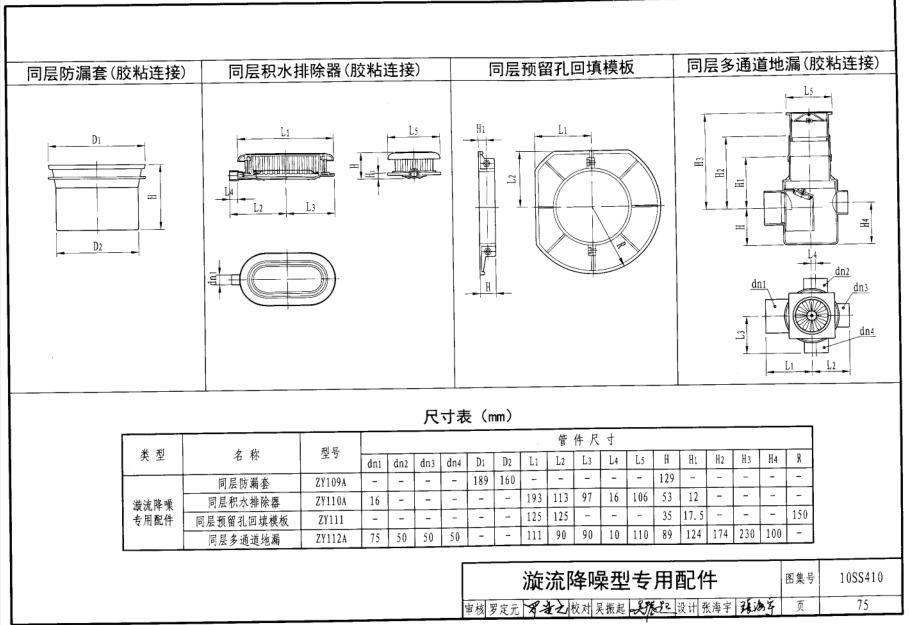

漩流降噪型專用配件73
漩流降噪型管件接口及配件76
漩流降噪型特殊管件安裝布置圖77
RBS普通型內螺旋單立管排水系統
RBS普通型內螺旋單立管排水系統說明78
普通型硬聚氯乙烯內螺旋管79
RBS普通型內螺旋單立管排水系統管件尺寸80

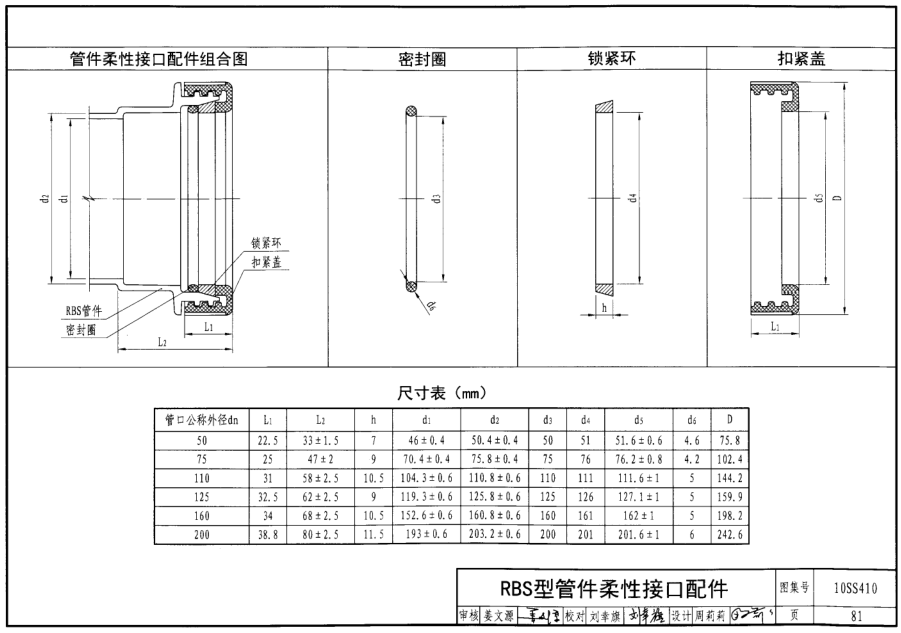

RBS型管件柔性接口配件81
10ss410圖集樣張
