09G901-4混凝土結構施工鋼筋排布規則與構造詳圖(現澆混凝土露面與屋面板)，簡稱為09g9014圖集。本節內容小編為大家整理帶來的是該圖集的pdf版本，該pdf格式09g9014圖集共有73頁，圖集內容完整，字跡清晰，如果你需要一份09g9014圖集作為學習或工作的參考資料，那么你只需點擊本文相應的下載地址進行下載即可獲得這份圖集哦！有需要的朋友快來下載吧！

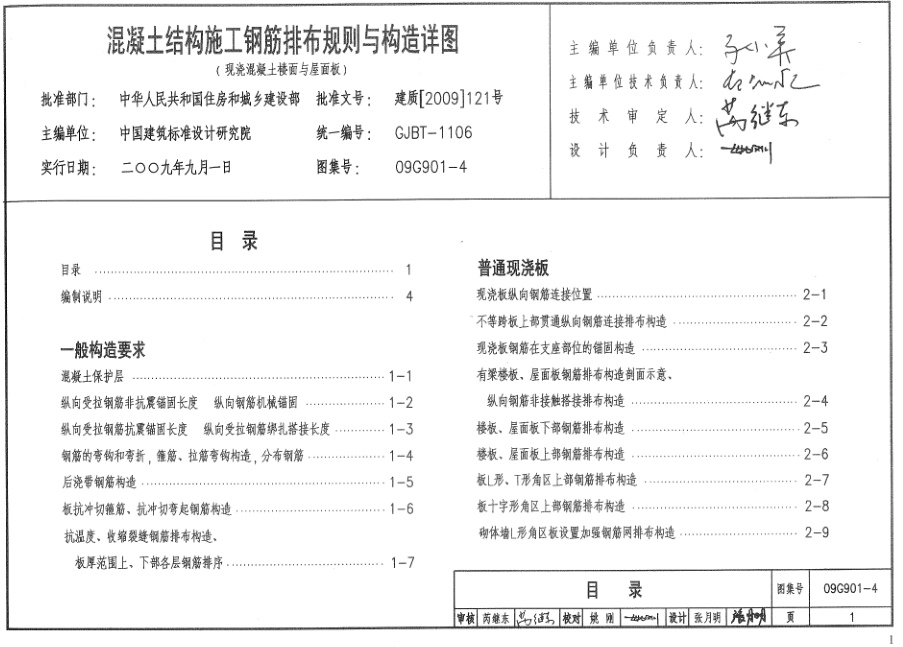

09G901-4混凝土結構施工鋼筋排布規則與構造詳圖(現澆混凝土)目錄
編制說明
一般構造要求
混凝土保護層
縱向受拉鋼筋非抗震錨固長度 縱向鋼筋機械錨固
縱向受拉鋼筋抗震錨固長度 縱向受拉鋼筋綁扎搭接長度
鋼筋的彎鉤和彎折，箍筋、拉筋彎鉤構造
后澆帶鋼筋構造
板抗沖切箍筋、抗沖切彎起鋼筋排布構造
抗溫度收縮裂縫鋼筋排布構造 板厚范圍上、下部各層鋼筋排布構造
普通現澆板
現澆板縱向鋼筋連接位置
不等跨板上部貫通縱向鋼筋連接排布構造
現澆板鋼筋在支座部位的錨固構造
有梁樓板，屋面板鋼筋排布構造剖面示意 縱向鋼筋非接觸搭接排布構造
樓板、屋面板下部鋼筋排布構造
樓板、屋面板上部鋼筋排布構造
板L形、T形角區上部鋼筋排布構造

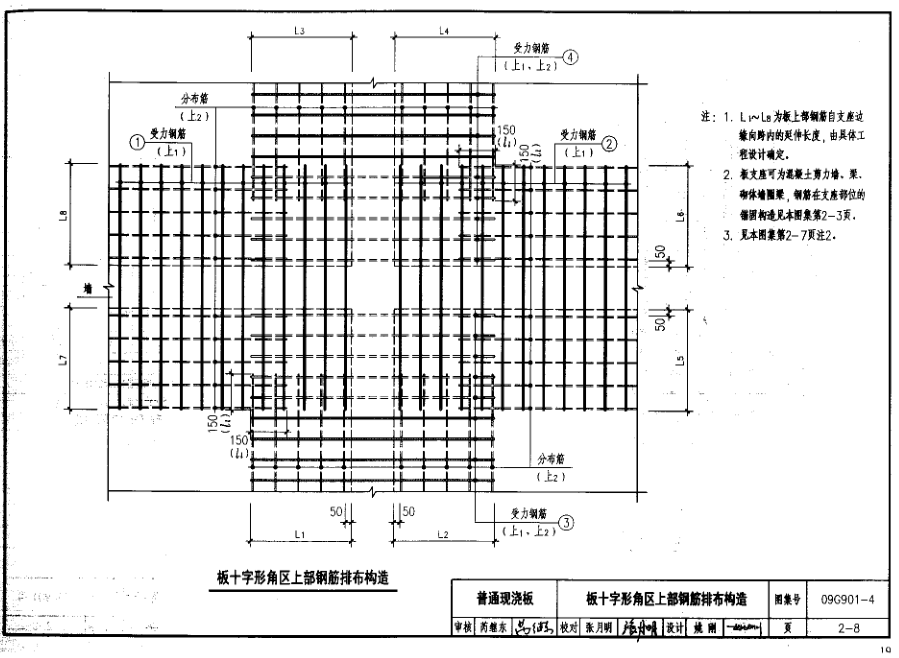

板十字形角區上部鋼筋排布構造
板L形角區設置加強鋼筋網排布構造
柱角位置板上部鋼筋排布構造
柱角位置板上部附加與斜向鋼筋構造
懸挑板陰角鋼筋排布構造
懸挑板陽角類型A 上部鋼筋排布構造（一）
懸挑板陽角類型A 上部鋼筋排布構造（二）
懸挑板陽角類型B 上部鋼筋排布構造
懸挑板陽角類型A、B 下部鋼筋排布構造
懸挑板陽角類型C 上部鋼筋排布構造（一）
懸挑板陽角類型C 上部鋼筋排布構造（二）
懸挑板陽角類型D 上部鋼筋排布構造
懸挑板陽角類型C、D 上部放射鋼筋構造
懸挑板陽角類型C、D 下部鋼筋排布構造
懸挑板陽角類型E 上部鋼筋排布構造
懸挑板陽角類型E 下部鋼筋排布構造
板翻邊鋼筋構造
筒體結構樓蓋外角部位板附加鋼筋排布 L形刀把板底面鋼筋網排布規則
洞口小于300的現澆板鋼筋排布構造 洞邊被切斷鋼筋彎鉤固定補強鋼筋構造
洞口大于300小于1000的現澆板鋼筋排布構造
局部升降板鋼筋排布構造（一）
局部升降板鋼筋排布構造（二）
無梁樓蓋現澆板

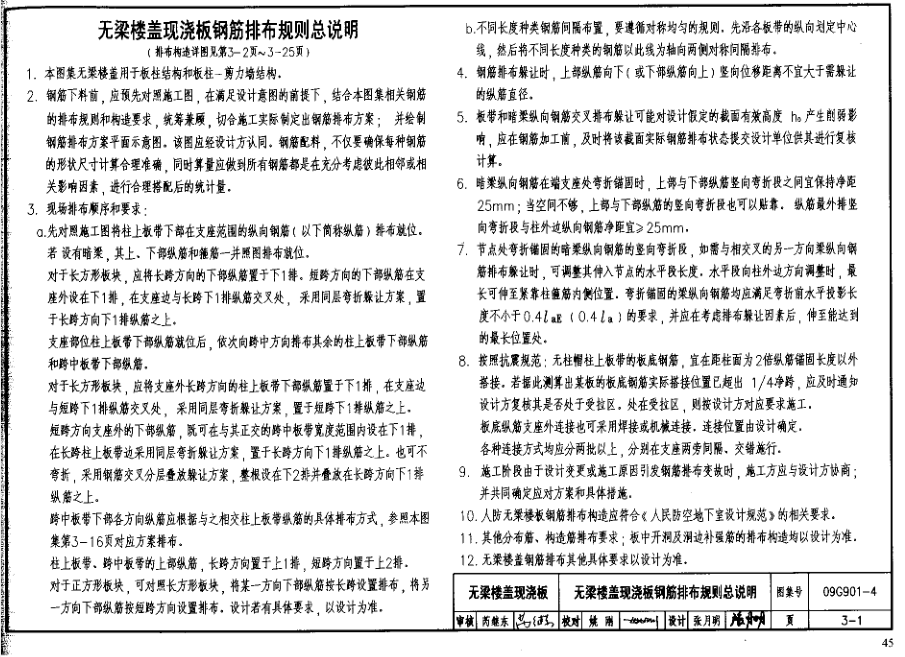

無梁樓蓋現澆板鋼筋排布規則總說明
無梁樓蓋板帶分布圖
柱上板帶、跨中板帶鋼筋排布剖面示意
非抗震無柱帽柱上板帶、跨中板帶分離式鋼筋排布構造示意圖
抗震無柱根柱上板帶、跨中板帶分離式鋼筋排布構造示意圖
非抗震有托板柱上板帶、跨中板帶分離式鋼筋排布構造示意圖
抗震有托板柱上極帶、跨中板帶分離式鋼筋排布構造示意圖
非抗震有柱帽柱上板帶、跨中板帶分離式鋼筋排布構造示意圖
抗震有柱帽柱上板帶、跨中板帶分離式鋼筋排布構造示意圖
無暗梁板帶下部鋼筋排布平面示意圖
有暗梁板帶下部鋼筋排布平面示意圖
無暗梁板帶上部鋼筋排布平面示意圖
有暗梁板帶上部鋼筋排布平面示意圖
抗震無暗梁板帶上部鋼筋排布平面示意圖
周邊為柱、框架梁或剪力墻的板帶上部鋼筋排布平面示意圖
板帶鋼筋排布躲讓示意圖
板帶與邊框梁節點構造示意圖 板底通長篇貫通支座在支座外搭接構造
柱上板帶暗梁箍筋沿梁縱向排布構造詳圖
柱支座暗梁交叉節點處鋼筋排布構造 暗梁與圓柱相交處箍筋起始位置
頂層暗梁端節點鋼筋排布構造示意圖
頂層暗梁端節點1－1，2－2剖面圖 中間層暗梁端節點鋼筋排布構造示意圖

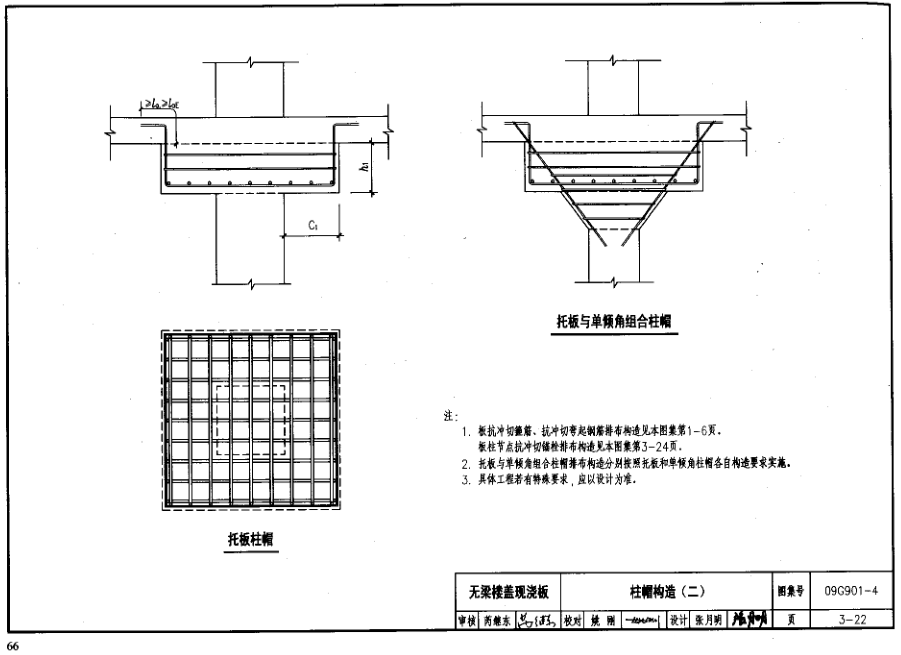

柱帽構造（一）
柱帽構造（二）
板柱節點抗沖切錨栓排布構造示意圖
無梁樓板拉筋排布構造示意圖
09G901-4混凝土結構施工鋼筋排布規則與構造詳圖(現澆混凝土)內容節選
