利用雙路由局域網劃分兩個不同的網段

2011/5/23 16:28:25  出處：本站   人氣：57次    字號：小  中  大

路由器1 地址：192.168.1.1 路由器2 地址：192.168.2.1

步驟一：

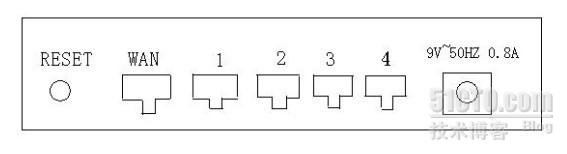

首先我們從局域網（1網段）內的任意一臺交換機上拉一根網線插到我們的第2個路由器的WAN接口上，然后在路由器2的1-4接口上插一根網線連接到我們的電腦。下圖為（路由器2 圖）：

（圖1）

（圖2）

步驟二：

如果路由器2的默認地址是192.168.1.1，我們需要設置一下本機的IP地址和網關，根據公司內的情況而定，這里我們設置IP為：192.168.1.100(自己設定，但不要和路由器1的IP地址沖突)，網關為：192.168.1.1。先登錄路由器2進去設置一下。設置如下：

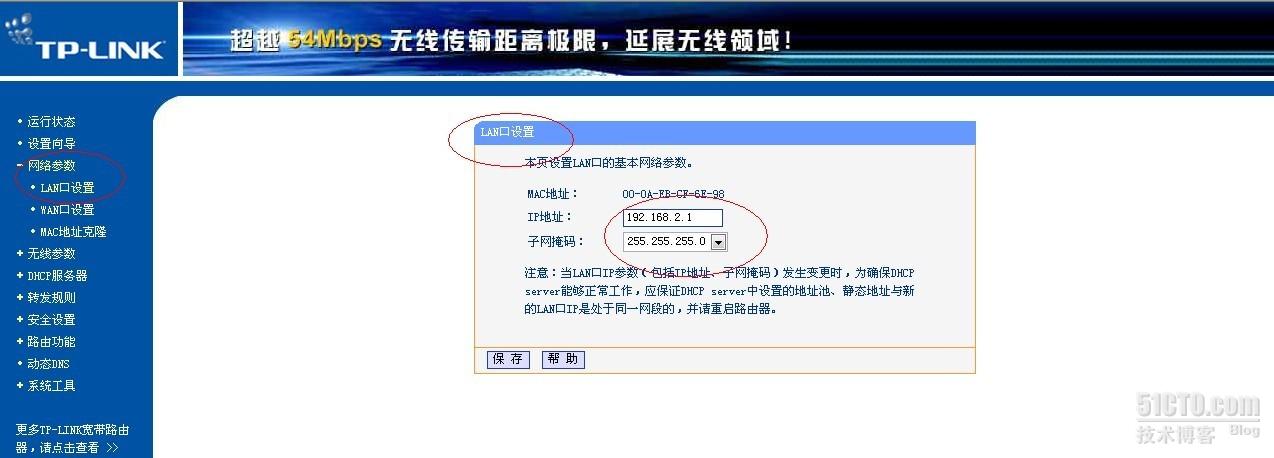

網絡參數-LAN口設置，IP地址改為我們所想設的網段，即：192.168.2.1（如果是3網段，可以設置為:192.168.3.1）

我們劃分的是2網段，所以需要把路由器2的地址改為：192.168.2.1

（圖3）

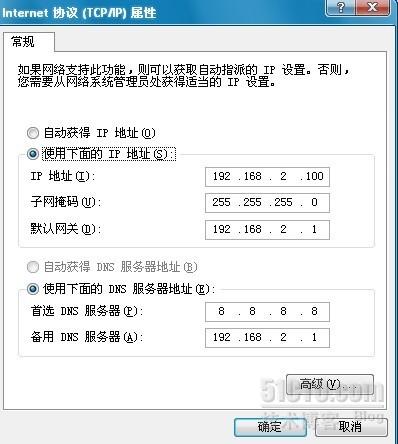

然后我們更改一下本機的網絡設置，如下所示：

（圖4）

注意：本機的首選DNS服務器要設置成:8.8.8.8或者202.106.0.20

步驟三：

然后我們再次登錄路由器2進行設置。

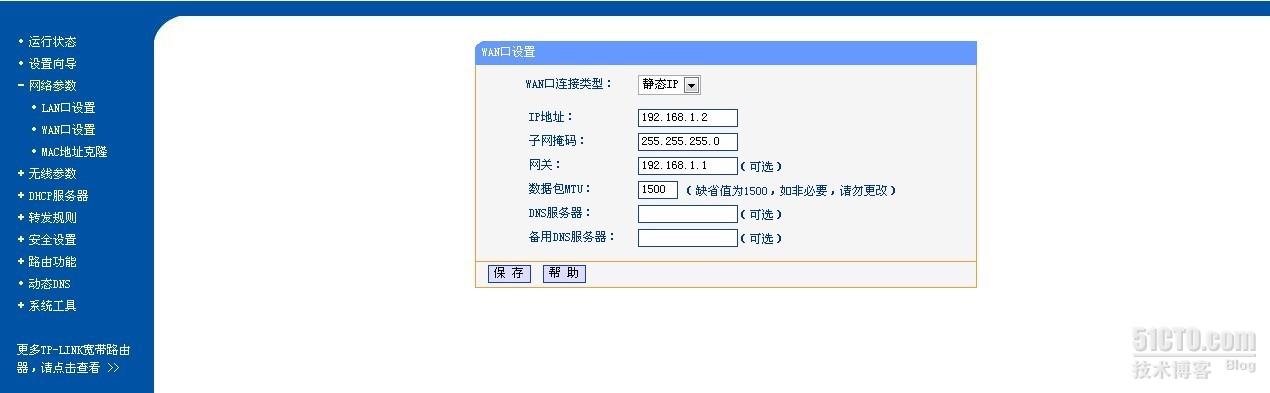

選擇”網絡參數”-“WAN接口設置”-“WAN口連接類型”，我們選擇”靜太IP”。IP地址改為：192.168.1.2，子網掩碼：255.255.255.0，網關：192.168.1.1。

注意：路由器2的WAN接口的IP地址是接入外網的IP地址，相當于連入我們的1網段，而不是設置成192.168.1.1。這里的IP地址我們可以為1網段的任意IP（除了占用的）。

如下圖所示：

（圖5）

設置好以后”保存”，退出。

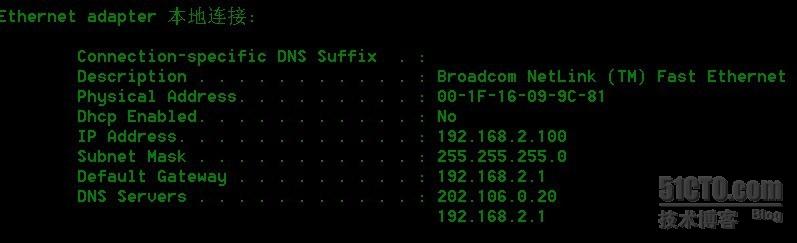

此時，我們本機就屬于2網段的，也可以上網了。

（圖6）
