為了測試win2003負載平衡的效果，這里我使用VM搭建了一個簡易的模擬環境：

兩臺server2003，配置基本相同：

雙網卡：網卡1橋接本地活動網卡，網卡2接內部虛擬局域網（lan segment：server）。

主機名：server-1，server-2

server-1：網卡1：192.168.1.202    網卡2：10.10.10.1

server-2：網卡1：192.168.1.203    網卡2：10.10.10.2

負載平衡的對外地址：192.168.1.204

兩臺機器的網卡2是用來做心跳線的，保證通暢即可，無需太多設置。

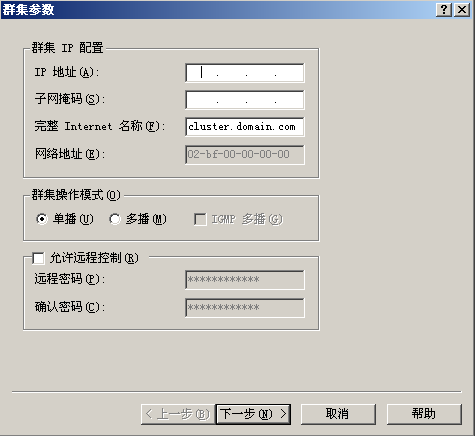

server-1:  開始——管理工具——網絡負載平衡管理器——在網絡平衡負載群集上右鍵——新建群集如下：

這里的IP地址就是我們?cè)O(shè)置的負載平衡對外地址，域名為對外公開域名。因?yàn)榕c實驗無關，我這里沒有做改動。

群集操作模式我選擇多播。

解釋：

單播 在單播模式下，NLB重新對每個NLB節點中啟用NLB的網絡適配器分配MAC地址（此MAC地址稱為群集MAC地址），并且所有的NLB節點均使用相同的MAC地址（均使用群集MAC地址），同時NLB修改所有發送的數據包中的源MAC地址，從而使交換機不能將此群集MAC地址綁定在某個端口上。 工作在單播模式下的NLB可以在所有網絡環境下正常運行，但是由于它的工作特性，具有以下兩個限制： 由于NLB所使用的群集MAC地址沒有綁定在某個具體的交換機端口上，所以所有的NLB通訊均通過在交換機的所有端口上廣播進行，而不管此端口是否連接了NLB節點，這造成了額外的網絡流量負擔； 由于所有的NLB節點具有相同的MAC地址，NLB節點之間不能通過自己原有的專用IP地址進行通訊。
  多播 在多播模式下，NLB不會修改NLB節點啟用NLB的網絡適配器的MAC地址，而是為它再分配一個二層多播MAC地址專用于NLB的通訊（此MAC地址稱為群集MAC地址），這樣NLB節點之間可以通過自己原有的專用IP地址進行通訊。但是在多播模式中，NLB節點發送的針對群集IP地址MAC地址ARP請求的ARP回復會將群集IP地址映射到多播MAC地址，而許多路由器或者交換機（包括CISCO的產品）會拒絕這一行為。當出現這種情況時，你必須在路由器和交換機上手動添加靜態映射，將群集IP地址映射到群集的多播MAC地址。
    Windows Server 2003提供了一個新的特性，稱為IGMP 多播，它可以通過使用IGMP協議支持來使交換機只將NLB通訊發送到連接NLB節點的端口，而不是所有交換機端口。但是此特性必須要求交換機支持IGMP偵聽，并且要求群集工作在多播模式下。

http://ivruru.blog.51cto.com

點擊“下一步”，進入群集ＩＰ地址頁面，我這里只有這一個群集，繼續“下一步”，定義端口頁面，這里我默認為全部接口（1-65535），再“下一步”，進入"連接"頁面，開始向群集里添加服務器。

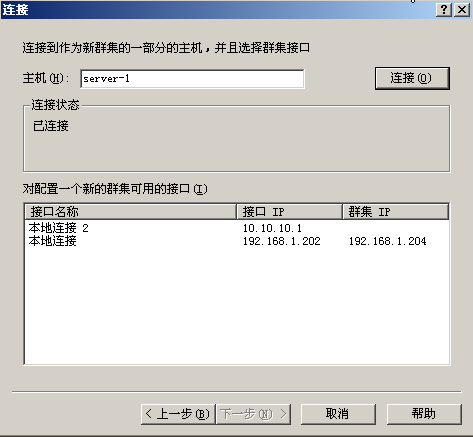

輸入“server-1”然后點擊“連接”，會看到如下所示：

選擇192.168.1.202地址作為群集地址，完成。

此時打開server-2（反正我的是一直都在開著），以管理員身份登陸。回到server-1，在你剛才創建的群集上右鍵，添加主機到群集，再次來到連接頁面，輸入server-2，點擊連接。然后轉到server-2 ，開始——管理工具——網絡負載平衡管理器——在網絡平衡負載群集上右鍵——連接到現存的，輸入server-1，點擊連接。

等候幾分鐘，群集狀態如下：

表明負載平衡已建立成功。若server—1未顯示成功，關掉負載平衡管理器，按照server-2的連接方式重新連接一次即可！

這里驗證方式可以在兩臺機器上建立IIS，測試是否實現了負載平衡。注意：IIS服務器地址應指向負載均衡地址。

如果要在虛擬機下測試的話，需要注意，兩臺機器的SID不能一樣，否則 無法連接成功！
