通過網橋可以把兩個不同的物理局域網連接起來，是一種在鏈路層實現局域網互連的存儲轉發設備。網橋從一個局域網接收MAC幀，拆封、校對、校驗之后，按另一個局域網的格式重新組裝,發往它的物理層。

隨著無線網絡的發展，現在越來越多的公司及企業都已經開始布局無線局域網，今天我們主要介紹下適合中小企業的無線路由器橋接或WDS功能。文章以TP-link WR841N無線路由器設置為例，其它路由器參考設置思路進行設置。

　　上圖所示為一小型企業無線網絡，A、B、C三個部門如果只使用1個無線路由器，可能會出現一些計算機搜到信號很弱或者搜索不到信號，導致無法連接無線網絡。解決方法是：A、B、C三個部門各自連接一臺無線路由器，三個無線路由器通過WDS連接就可以實現整個區域的完美覆蓋、消除盲點。

　　配置思想：無線路由器B作為中心無線路由器，無線路由器A、C與無線路由器B建立WDS連接。

　　步驟如下：

　　無線路由器的基本設置請參考：tp link無線路由器設置

　　一、中心無線路由器B設置

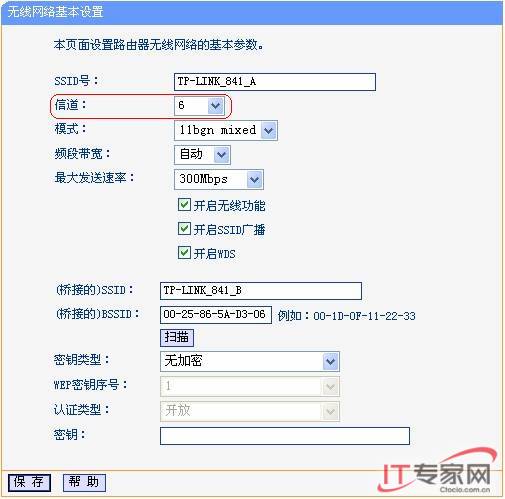

　　登陸無線路由器設置B管理界面，在無線設置-基本設置中設置“SSID號”、“信道”，如圖：

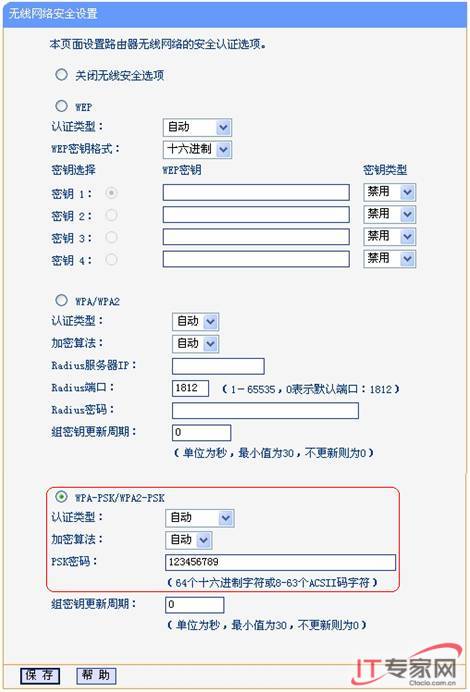

　　在“無線設置”——“無線安全設置”中設置無線信號加密信息

　　記錄無線路由器B設置后的SSID、信道和加密設置信息，在后續無線路由器A、C的配置中需要應用。

　　二、無線路由器A設置。

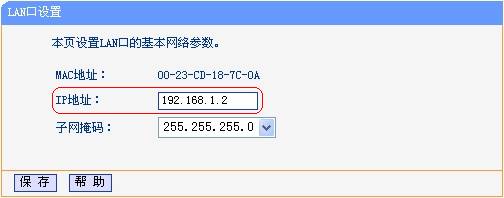

　　1.修改LAN口IP地址。在網絡參數-LAN口設置中，修改IP地址和B路由器不同(防止IP地址沖突)，如192.168.1.2，保存，路由器會自動重啟。

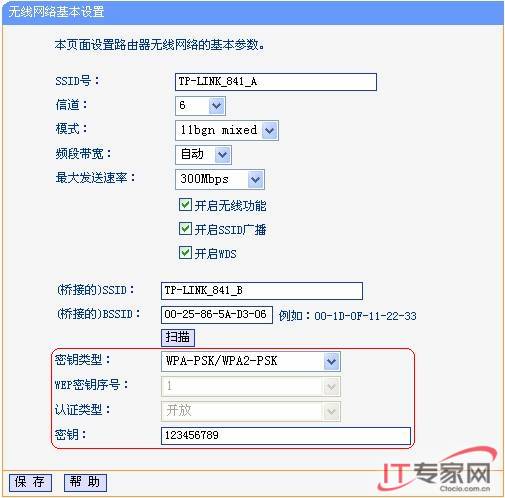

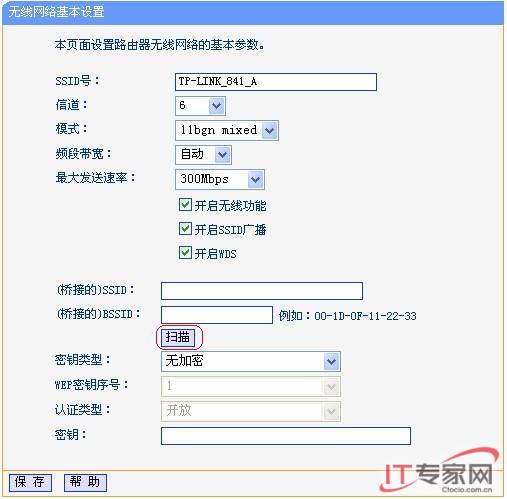

　　2.啟用WDS功能。重啟完畢后，用更改后的LAN口IP地址重新登陸無線路由器A，在無線設置-基本設置中勾選“開啟WDS”。大家注意這里的SSID跟B路由器的是不一樣的，當然也可以設置成相同的，這樣你在這三個路由器覆蓋范圍內可以漫游，也就是說只要你在這個范圍內隨意一點連上了網，到這個范圍內的另一點也能上網,不用重新連接,重新輸入SSID很方便形象的說就是三個路由器組成了一個相同的大網。
