華碩顯卡DirectCU散熱技術分析

2012/11/10 9:53:05  出處：本站原創   人氣：265次    字號：小  中  大

華碩新一代顯卡【華碩GTX650】采用的就是DirectCU散熱技術，在網上評論的好壞各持一定的比例，今天小編就和玩家們一起來分析一下這個DirectCU散熱技術，以便玩家們決定。

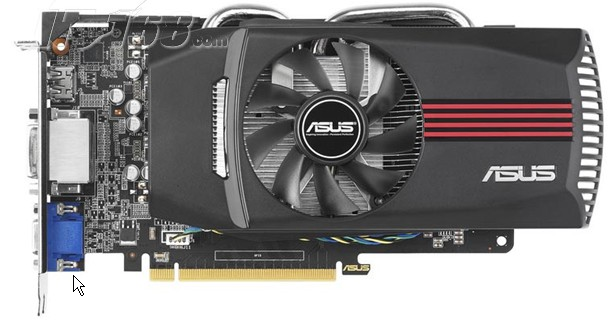

顯卡外型

外包裝

產品的宏觀設計決定產品是否有可用性，而產品的微觀設計才決定了產品細節的優劣。華碩DirectCU散熱技術運用了不少獨到的設計，下面我們就一起來看看。

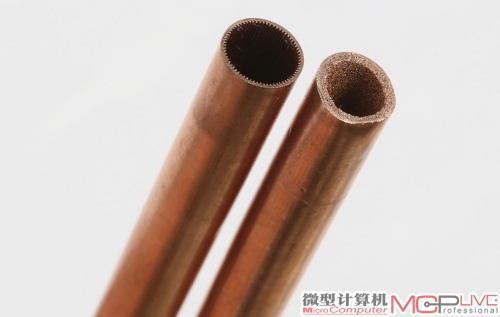

燒結管（圖右）和溝槽管的橫截面對比，可以看出燒結管增大了毛細結構的面積，利于熱管對熱量的傳導。

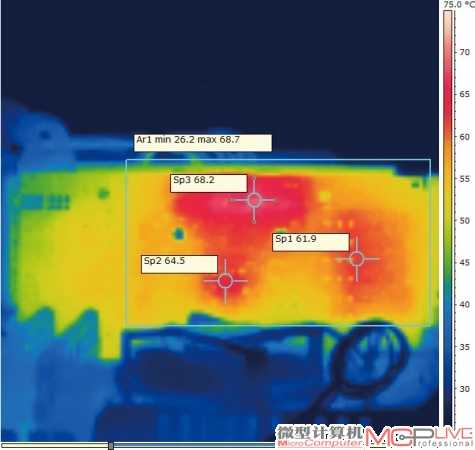

從熱成像儀的測試結果來看，采用DirectCU散熱器的華碩Dragon HD7850顯卡（左圖）的PCB背面的高溫區域比某品牌HD 7850明顯要少很多，高溫區域集中在核心供電、GPU核心、和PCB上方的顯存部分。在高溫區域內，其最高溫度為68.7℃。與之對應的是，某品牌HD 7850的PCB背面的高溫區域中最高溫度為74.4 ℃。

1.靠什么提升熱管傳導率？

毫無疑問，熱管傳導率的高低是影響風冷散熱器散熱性能的重要因素，華碩DirectCU技術秘訣在于直觸式散熱。正如上文所說，傳統的熱管需要通過底座將熱量導出，熱量路徑是“發熱體→底座→鰭片→熱管”。華碩DirectCU取消了底座設計，讓高純度的銅熱管與熱源G P U實現直接接觸，讓熱管能夠更快地將熱量傳導至散熱鰭片，使得熱傳導效率更高。

2.真的是“純銅”熱管嗎？

我們平時所說的純銅熱管只是接近100%純度的銅熱管。相比較他牌散熱器所用99.90%純度的韌煉銅，運用華碩DirectCU技術的顯卡散熱器都使用了純度高達99.96%的高純度無氧銅作為原材料。這是因?yàn)檠蹉~本身性能要更出色一些，比如導熱系數（391W/mk）要稍高于普通的銅（381W/m k），在高溫下使用時壽命更長。再加上部分華碩DirectCU散熱器上的熱管采用了鍍鎳技術，在一定程度上解決了銅氧化導致外觀難看、導熱能力下降等問題。

3.熱管類型你知多少？

現在市面上游戲顯卡普遍采用的熱管分為“燒結管”和“溝槽管”兩種，燒結管由于內部添加了銅粉，增大了毛細結構的面積，毛細現象的作用發揮更佳，導熱更快，熱傳遞能力更強。但原料和工藝的差異導致燒結管比溝槽管的成本更高。華碩DirectCU散熱器全面采用的是導熱效能更好的燒結管。

那么如何辨識燒結管和溝槽管呢？一般來說，用戶可以通過熱管折彎處的褶皺判斷：溝槽管采用整體成型工藝制造，表面雖然平滑，但當熱管出現較大彎折時，其導熱性能會大幅度下降；燒結管因內部添加銅粉，在高溫?zé)�結后會變軟，表面會出現細微條紋，折彎處也易出現皺褶。雖然這種情況比溝槽管平滑的表面來說的確美觀稍遜，但導熱性卻沒有太大損失。

4.熱管也分薄、厚嗎？

華碩DirectCU散熱技術的特點在于熱管和發熱體直接接觸。在很多質量較差的熱管上，由于熱管和發熱體直接接觸處被壓平、打薄，導致長時間使用后熱管發生凹坑、變形，進而造成導熱能力大幅度下降。而華碩DirectCU散熱器采用的熱管均增加了30%的熱管壁厚度，增加用料避免了因硬度不足而導致的變形問題。同時這也避免了熱管與GPU接觸面因打磨拋光造成的脆弱問題，有效保證了熱管的導熱效能。

5.熱管如何與接觸面保持平滑？

熱管如果要做到和發熱體，即GPU核心直接接觸，那么接觸面必須平滑。部分華碩DirectCU散熱器的底座使用了鋁材質，而熱管使用純銅。鋁和純銅的硬度不同，熱管又相對脆弱，進行平滑加工的難度較高。DirectCU散熱器使用的熱管與GPU的接觸面經過銑床高光打磨后，再用國際平整度標準的大理石平臺進行檢測，以保證熱管與GP U的接觸面平整度將達到0.05毫米以內，最大程度保證導熱效能。

除此之外，DirectCU散熱器還在防塵設計上獨具匠心，它使用的“防塵風扇”采用了扇葉和軸承處都經過防塵密封的設計方案，降低了灰塵進入電機內部導致電機工作不正常的可能性，在一定程度上延長了電機使用壽命。

細節設計提升性能

正如我們前文所說的那樣，顯卡散熱技術本身已經非常成熟了，但這并不意味著無潛力可挖。事實上，目前顯卡散熱器仍然可以通過獨特的細節設計來提升散熱性能，比如本文提到的華碩DirectCU散熱技術，它就通過使用熱管直觸散熱、燒結熱管等設計來進一步挖掘散熱器的散熱性能，而創新的防塵風扇設計更是在同類產品中獨樹一幟。DirectCU散熱技術已經在熱管的設計上做出了表率，下一個提升顯卡散熱器的細節設計又將是什么呢？
