目中使用到了藍牙模塊，但是很多時候我們是從別人手里購買核心模塊，然后進行二次開發使用，究竟如何使用核心模塊，在所給資料甚少的情況下，還真的要費一番功夫去研究如何使用開發哦。今天東坡小編給大家?guī)Я耍?/p>

pc藍牙串口調試助手怎么使用

通信前必須具備東西：

（1）藍牙串口模塊；

（2）藍牙適配器；

（3）串口調試軟件；

（4）藍牙測試軟件；(配套而來的)

2、配置藍牙串口模塊

（1）讓藍牙串口模塊進入命令設置狀態，具體操作是：按著模塊上唯一的按鍵不放，用USB接口給模塊上電，這時正確的情景是模塊上的LED燈是長亮幾秒后熄滅再循環的。如果出現燈快速閃爍的情況，證明模塊并未進入命令設置狀態，斷電重復上述操作即可。

（2）將模塊通過串口線與電腦連接；成功連接的標志是：打開電腦的設備管理器可以看到“端口”下有USB-SERIAL 端口，如下圖：

（3）打開“藍牙測試軟件”，點擊“搜索端口”，波特率選擇“38400”，這時應該出現：“端口：2已打開”；

（4）在“藍牙測試軟件”的右邊輸入你要配置的信息，主要的常用信息便是：

① 設備名稱：就是你想給藍牙串口模塊上的藍牙命名，支持中英文；這里設置為“Bluebooth”;

② 主從角色：就是模塊的角色，這里選“從角色”；

③ 設備類：就是藍牙設備類型，這里設置為COD：

④ 連接密碼：就是指與其他藍牙設備連接時需要對方輸入匹配的密碼，這里設置為“1234”，可支持至少8位的長度，字母與數字混合；

⑤ 查詢?cè)L問碼：設置成通用查詢?cè)L問碼9e8b33;

⑥ 連接模式：主從和回環模式選擇，這里選“從角色”；

⑦ 查詢?cè)L問模式：選0或1,0是標準模式，1是RSSI加強模式，可以連接多個設備，這里選1；

⑧ 通信波特率：在常用的波特率里選擇，由于手機通信波特率是9600，所以建議這里選擇9600;

最后點擊“更新模塊信息”

關閉軟件。

（5）把藍牙串口模塊的串口與電腦斷開連接，斷電，再重新給模塊上電，注意這時候不需要按著模塊上的按鍵，直接上電即可，然后與電腦串口連接；可以看到的正確現象是模塊上的LED燈是比較快地閃爍的。

3、把藍牙適配器插上電腦，等待電腦自動安裝好驅動軟件，一般電腦都能自行安裝，如果特殊的電腦不行，請下載相關藍牙驅動軟件即可。

驅動安裝成功后，在電腦右下角應該可以看到如下藍牙圖標：

4、在電腦右下角的藍牙圖標上單擊，選擇“添加設備”，然后電腦自動搜索，可以看到我們的藍牙串口模塊Bluebooth了，選擇它，單擊下一步；

輸入設備的配對碼：1234（如上），然后進行連接，成功連接的現象是：

然后電腦會自動搜索安裝藍牙外圍設備的驅動軟件的：

如上，記住藍牙適配器的串行通信接口，同樣的單擊電腦右下角藍牙圖標，“打開設置”，在com端口下，我們可以看見藍牙適配器（即在PC上的藍牙）的通信接口是COM8和COM11。注意，COM11才是數據傳入的端口。

總體實物連接圖如下：

5、進行藍牙通信：

到了第四步，我們實際上已經建立好PC藍牙與模塊上的藍牙之間的通信，接下來，我們使用串口調試軟件進行通信，這里選擇可以傳輸中文的SSCOM3.2，其他串口調試軟件也可以用，但是不能傳輸中文。

（1）打開兩個串口調試軟件窗口，一個是模塊上的藍牙的，由上面可知（忘記的話，查看電腦下的設備管理器的端口），串口號是“com2”,波特率我們?cè)O(shè)定的是9600,8位數據位，1位停止位，無校驗位，無數據流控制，打開串口：另外一個是PC上的藍牙的，串口號如上圖可知是COM11，波特率我們?cè)O(shè)定的是9600,8位數據位，1位停止位，無校驗位，無數據流控制，打開串口;

（2）在字符串輸入框中輸入要發送的數據，點擊發送即可。

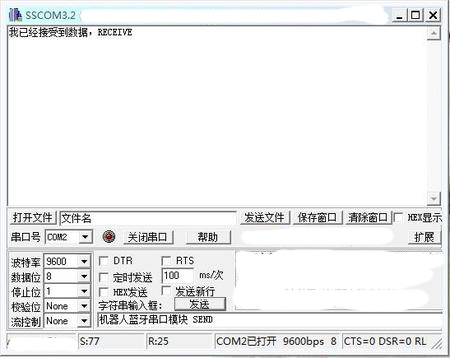

注意兩個藍牙是全雙工通信，兩邊都可以實現同時收發的。結果如下圖：
