一個簡單的MDI示范程序(Delphi)

2012/1/8 17:57:33  出處：本站   人氣：471次    字號：小  中  大

最為一個鞏固之前有關窗體和對象的有關知識，下面就建立一個簡單的MDI示范程序，這個程序的功能是打開和保存圖形文件（包括位圖、圖標等），為了完成這個任務，我們有一個大概的計劃，計劃內容如下：

（1）建立主窗體（一個MDI父窗體），包括菜單。

（2）為【File | Open…】 和【File | Save…】菜單選項編寫代碼。

（3）為Windows菜單上的Cascade、Tile和Arrange All選項編寫代碼。

（4）建立MDI子窗體。

（5）建立一個About對話框。

（6）然后再回憶和欣賞一下這段工作。

時間就是金錢，即刻就做吧 。

一、創建主窗口窗體

首先創建一個主窗口窗體，一個MDI應用程序的主窗口的FormStyle屬性必須設置為fsMDIForm。不但要為應用程序增加File Open和 File Save 對話框，還要增加一個菜單。

1、啟動Delphi，并從主菜單選擇【File | New | Application】；

2、把主窗體的Name屬性設置為MainForm；

3、把Caption屬性設置為Picture Viewer；

4、把FormStyle屬性設置為fsMDIForm；

好了，下面為此窗體增加一個菜單，利用Delphi特性，引進一個預定義菜單，具體如下：

1、點擊組件選項板的Standard標簽，并點擊MainMenu按鈕；

2、把MainMenu組件點擊放置到窗體上，具體放到哪個地方無所謂了，因為在運行階段，代表菜單的圖標只是占地方而不顯示，這是非可視化組件。

3、把MainMenu組件Name屬性改為MainMenu；

4、雙擊MainMenu組件，就會出現Menu Designer對話框；

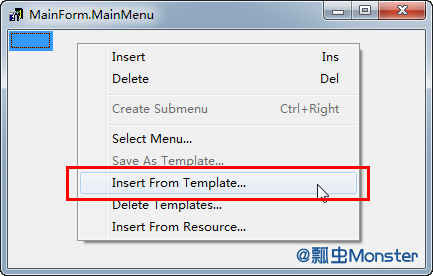

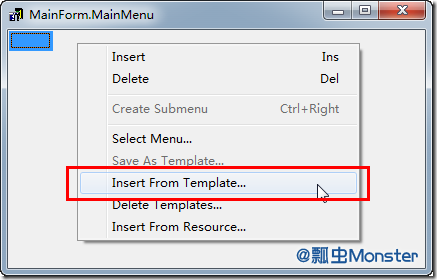

5、在MainMenu上點擊鼠標右鍵，選擇“Insert From Template…”，將出現Insert Template對話框；

6、選擇“MDI Frame Menu”并點擊OK，此菜單將顯示在Menu Designer上，關閉Menu Designer窗口。

現在又回到了主窗體，注意現在窗體上多了一條菜單，此時先不要點擊任何子菜單項，我們先準備File Open對話框和File Save對話框：

1、點擊組件選項板的Dialogs標簽，選擇Open Picture Dialog組件，并把它放到窗體上，這也是一個非可視組件。

2、把Open對話框的Name屬性改為OpenPictureDialog；

3、把Open對話框的Title屬性改為“Open a Picture for Viewing”；

4、在窗體再增加一個Save Picture Dialog組件；

5、把此組件的Name屬性改為“SavePictureDialog”，把Title屬性改為“Save a Picture”；

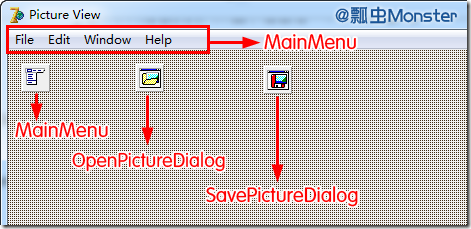

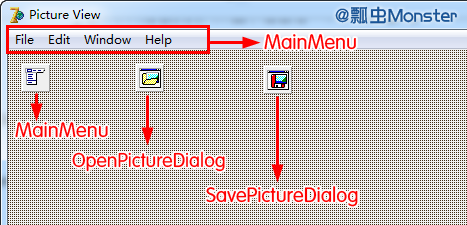

此時窗體看起來應該像下圖：

二、編寫【File | Open…】和【File | Save As…】菜單選項代碼

下面就準備開始編寫代碼，Delphi提供了一種很好地編寫菜單處理程序的方法，從而使遇到的麻煩最小。還不要建立MDI子窗體，但要充分了解它，并用它來為菜單處理程序編寫代碼，記住在建立MDI子窗體之前一直不要編譯應用程序（因為還沒有建立MDI子窗體，編譯會出現錯誤的）

1、在主窗體上選擇【File | Open…】菜單項，這樣就會在Code Editor中為此菜單項建立一個事件處理程序。

2、為此事件處理程序鍵入下列代碼：

procedure TMainForm.Open1Click(Sender: TObject); var   Child: TChild; begin   if OpenPictureDialog.Execute then   begin     Child := TChild.Create(Self);     with Child.Image.Picture do     begin       LoadFromFile(OpenPictureDialog.FileName);       Child.ClientWidth := Width;       Child.ClientHeight := Height;     end;     Child.Caption := ExtractFileName(OpenPictureDialog.FileName);     Child.Show;   end; end;

這段代碼首先打開一個“Open a Picture for Viewing”對話框，并得到一個文件名，如果點擊這個對話框的OK按鈕，就會產生一個TChild對象（TChild是MDI子類的名字，后面將要建立它。）圖像文件被顯示到窗體上的Image組件，并且MDI子窗口將會與圖像大小相匹配，最后子窗體的標題會顯示被選中的圖像文件名。

Note

在上面的方法中，ExtractFileName函數是用來從路徑中提取文件名的函數，文件名包含在OpenPictureDialog的FileName屬性中，相關的函數包括ExtractFilePath、ExtractFileDir、ExtractFileDrive和ExtractFileExt。

Note

前面我們說過所有動態創建的對象到最后都要用Free刪除掉，但是上面的代碼中好像違反了這個規律，實際上并沒有，因為VCL將負責釋放分配給MDI子窗口的內存。注意TChild構造程序中的單個參數是Self；這是通知VCL，MDI子窗體的擁有者就是此MDI窗體窗口。當MDI窗體消失時，它將刪除所有MDI子對象。

3、按下F12鍵，切換到主窗體MainForm，現在從菜單中選擇【File | Save As…】，將會顯示該菜單項處理事件。

4、鍵入以下代碼：

procedure TMainForm.SaveAs1Click(Sender: TObject); begin   if SavePictureDialog.Execute then   begin     with ActiveMDIChild as TChild do     { 檢查MDI子窗體是否被激活，只保存激活窗體的圖像文件}       Image.Picture.SaveToFile(SavePictureDialog.FileName);   end; end;

這段代碼比較簡潔，頭兩行是用來檢查MDI子窗口是否被激活，如果是激活的窗體，就會顯示“Save a Picture”對話框，若用戶點擊OK，那就將用TPicture類的SaveToFile方法把圖像存到盤上去。

Note

前面的這段代碼中用到了as操作符，ActiveMDIChild屬性返回一個指向TForm對象的指針，在這種情況下，實際上只需要一個指向TChild對象的指針（MDI子類是從TForm類派生來的），as操作符把ActiveMDIChild變量強制轉化為一個TChild指針，如果as不能完成這種強制轉化，as后面的語句將被忽略。

在繼續講解前，我們先把這個工程保存起來，將Unit1保存為PctViewU.pas，將工程文件dpr保存為PictView。

三、為【Windows】菜單編寫代碼

1、F12切換到MainForm窗體上，從窗體上MainMenu菜單上選擇【Windows | Tile】；

2、只需要為此事件處理程序中輸入一行代碼即可，最終的事件處理代碼如下：

procedure TMainForm.ile1Click(Sender: TObject); begin   Tile; end;

3、切換到MainForm窗體，并為菜單【Windows | Cascade】創建代碼，如下：

procedure TMainForm.Cascade1Click(Sender: TObject); begin   Cascade; end;

4、切換到MainForm窗體，再次為菜單【Windows | Arrange All】創建代碼如下：

procedure TMainForm.ArrangeAll1Click(Sender: TObject); begin   ArrangeIcons; end;

好，主窗體工作完成了，下面將進行創建MDI子窗體。

四、創建MDI子窗體

MDI子窗體非常簡單，實際上不必寫任何代碼，只要操作下列各步即可：

1、用工具欄上的New Form按鈕或者通過主菜單上的【File | New Form】來創建一個新窗體；

2、把它的Name屬性設置為Child，Caption屬性將被忽略，因為在運行階段將要動態設置此屬性；

3、把FormStyle屬性設置為fsMDIChild，為了把這個窗體當做MDI子窗體來處理，這是必須的。

為窗體本身要做的就這些，下面就在此窗體上放置一個Image組件，Image組件將顯示用戶選擇的圖形文件。

1、點擊組件選項板上的Additional標簽，點擊Image按鈕，并把它放置到Child窗體上；

2、把它的Name屬性設置為Image；

3、把它的Stretch屬性設置為True；

4、把它的Align屬性設置為alClient，Image組件將縮放到窗體的客戶區大小；

5、選擇Delphi主菜單的【File | Save】，以MDIChild保存此窗體單元。

6、切換到Code Editor，點擊PctViewU標簽，然后從Delphi主菜單選擇【File | Use Unit】，選擇MDIChild單元，點擊OK，這樣該工程就可以編譯了。

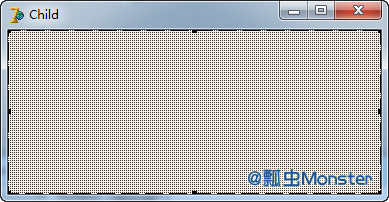

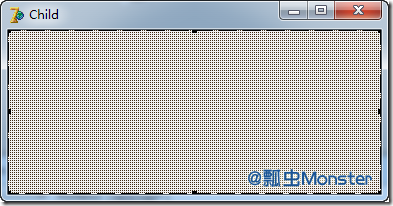

此時，整個MDI子窗體看上去如下：

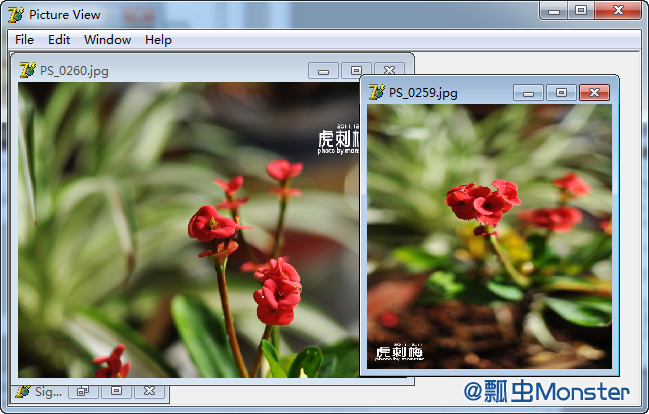

我們的程序還沒有完成，因為還差一個About框，此時我們更渴望看到程序的運行，先點擊Run按鈕，就可以運行程序了，選擇【File | Open…】就可以打開任何圖形文件了。

注意MDI子窗口會自動縮放它所包含的圖形，打開幾個文件，然后試一試Window菜單的Cascade和Tile選項。

五、建立About對話框

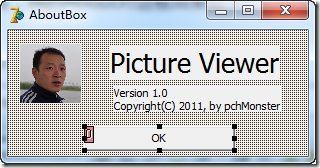

到目前為止，我們自己隨意建立一個屬于自己的About框，我的About對話框效果如下：

1、將建立好的About窗體的Name屬性設置為AboutBox，BorderStyle屬性設置為bsDialog

2、以PVAboutU保存此About對話框窗體單元；

3、切換到Code Editor中的PctViewU標簽，從Delphi主菜單選擇【File | Use Unit】將PVAboutU單元包含近來；

4、按F12切換到MainForm主窗體，從菜單上選擇【Help | About】，這樣就產生一個OnClick處理事件；

5、為此事件添加代碼如下：

procedure TMainForm.About1Click(Sender: TObject); begin   AboutBox.ShowModal; end;

現在運行它，點擊Run按鈕，試一試Help菜單的About選項，運行效果如下：

六、進一步完善程序

此時這個程序已經可以運行了，但它不等于就沒有值得完善的地方。

對于這個程序還有兩個問題需要值得注意，它們容易混淆，首先，當啟動該程序時，會顯示一個空白MDI子窗口，這是因為Delphi應用程序會自動建立所有窗體。我們可以從自動產生的清單中刪除MDI子窗體。

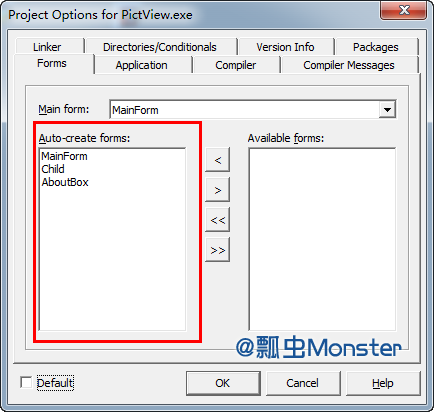

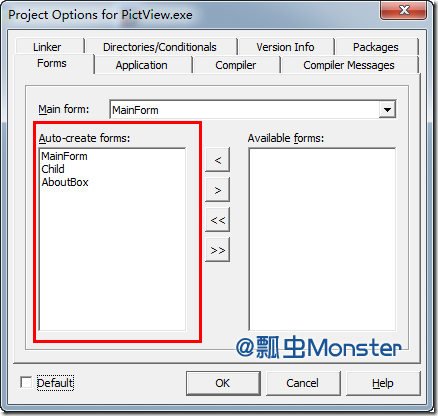

1、從Delphi主菜單中選擇【Project | Options…】，將顯示Project Option對話框；

2、點擊Forms標簽，其中“Auto-create forms”中顯示的就是所有會自動創建產生的窗體清單；

3、點擊其中不想要自動創建的窗體Child，選擇 >按鈕，就會從自動創建列表中刪除該子窗口，并把它放置到“Available forms”列表中。

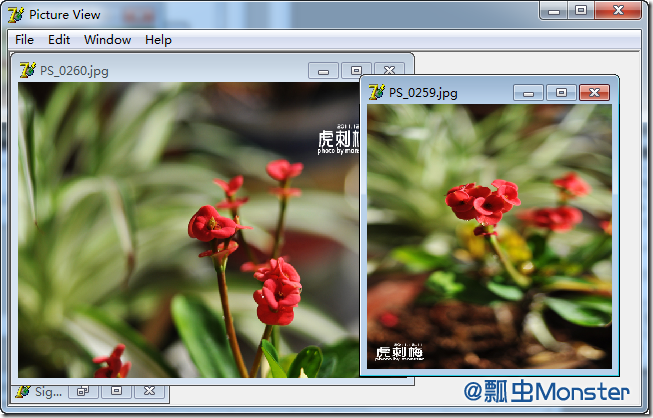

再次運行此程序，這一次將不顯示空白MDI子窗體。

Caution

如果要從自動產生清單中刪除一個窗體，就必須保證在用它之前要建立一個專門的窗體，如果不建立一個窗體，指向窗體的指針就不能初始化，這就意味著還沒有為此指針賦一個有意義的值（記住指針是由Delphi自動產生）。試圖用這個指針，其結果將會產生一個非法錯誤，當從自動產生清單中刪除一個窗體后，就必須負責在用它之前建立它。

還有一個問題，就是在MDI窗體上點擊關閉按鈕時，發現子窗口并沒有關閉，而是最小化，因此我們要修改它，使得點擊關閉后真正被關閉。

1、在Form Designer中選擇Child子窗體，選中窗體本身，確認在Object Inspector的Component Selector中選擇的是Child。

2、雙擊Events頁的OnClose事件，添加代碼如下：

procedure TChild.FormClose(Sender: TObject; var Action: TCloseAction); begin   Action := caFree; end;

把關閉動作設置為caFree，指示VCL關閉子窗體，并釋放與窗體有關的內存，這時點擊MDI子窗體關閉按鈕就可以正常關閉了。

4、再次運行此程序，證明此程序的表現與前面所述的一樣。
