autodesk map地圖菜單常用功能詳解

2011/12/15 13:08:05  出處：本站   人氣：48次    字號：小  中  大

與普通CAD不同的是,autodesk map多了一個地圖菜單.借助這個菜單的工具,可以更有效的處理數據.下面是經常用到的功能:

一.給CAD圖形文件附加擴展屬性

1.創建字段表.這個功能與ARCMAP的字段是完全一樣的.

直接輸入命令adedefdata,新建一個字段表.

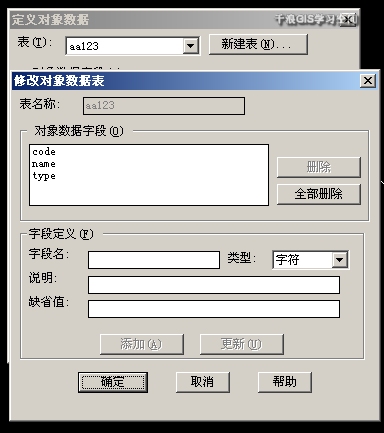

或 地圖-對象數據-定義對象數據. 在彈出的對話框中設置字段名.字段類型.唯一不同的是沒有長度設置.

2.給要素添加屬性表

設置好字段名稱及類型后,輸入命令adeattachdata或 地圖-對象數據-附著/拆離對象數據

在彈出的窗口選擇附著到對象.然后選擇一個層或全部的要素,確定后即給所選擇的要素添加了空白的字段

在列表中填上屬性即可.如要刪除這個擴展,輸入命令adeattachdata選擇拆離即可.

二.數據格式的輸入輸出轉換.

在上面給CAD圖形添加擴展屬性后,要轉換為其他格式.這里用到輸入輸出的功能.

地圖-地圖工具-輸入/輸出,以輸出SHP為例

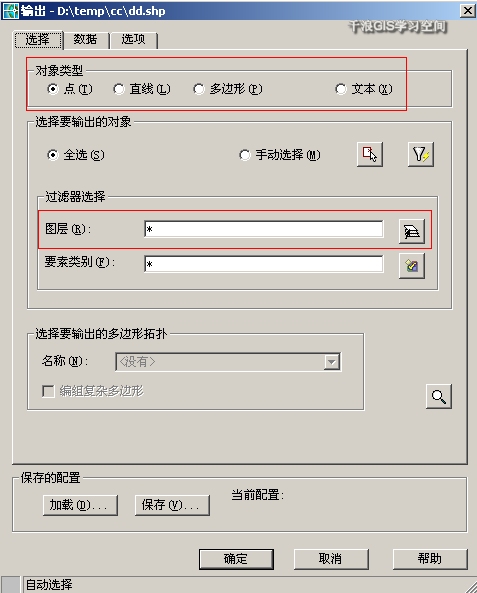

填充是無法輸出的,因此輸出對象類型為點,線,多邊形及注記.如果一個圖層都做了附著屬性,且有四個類型,

那么在這里要輸出四次,即產生四個對應的SHP文件.在輸出要素上,可以一層輸出,也可以手動選擇輸出,還能快速選擇篩選輸出.

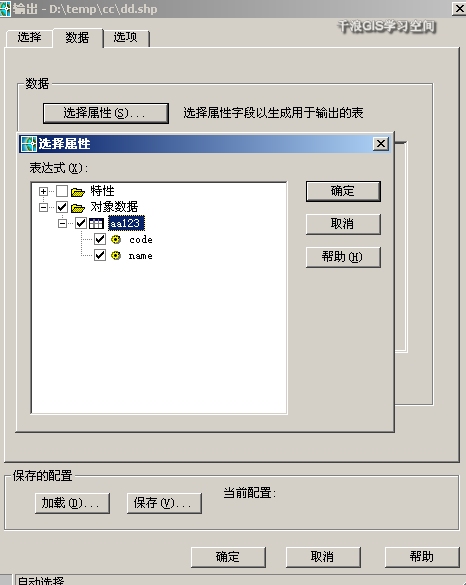

要素選擇后,設置輸出的擴展屬性,在數據那欄.選擇創建的屬性表.

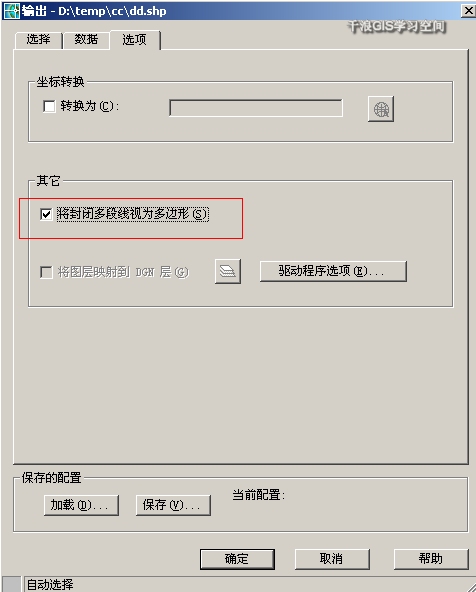

如果是封閉的多邊形,在選項那欄,還要打上勾

所有設置完成后輸出的SHP就帶有字段擴展了.

這個功能用途比較廣,一般外業調查,內業打點繪圖,附加屬性用這個比較好.

輸入輸出的其他功能:支持MAPINFO ARCGIS等通用的數據格式.

有安裝FME擴展注冊的,支持的格式多達100種以上.但不是全部都可以用.

另外提醒,在輸入的時候,要設置數據名,否則不帶字段內容.

三.創建質心及圖形清理

1.創建質心:比如可以用在刪除重復點上.(見另一篇),生成多邊形的質心點.直接在CAD中處理.

2.圖形清理

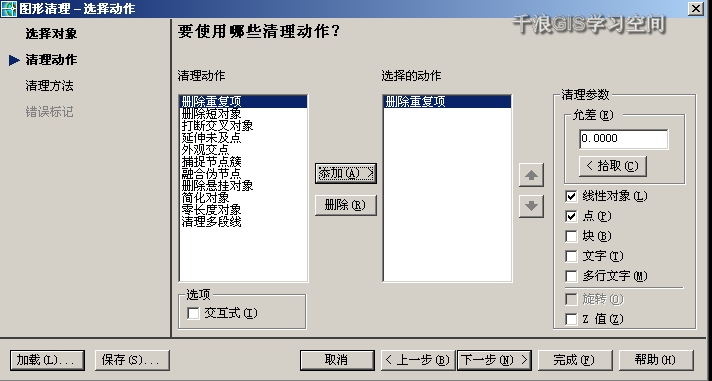

以下為常用到的

刪除重復項: 完全重復的線,多邊形等.在ArcCatalog中拓?fù)?就沒完全重復的面了

打斷交叉對象:使線在相交處斷開(用在道路中心線)

簡化對象:類似于CASS的擴大濾波值

零長度對象:一些CAD中產生的無用要素

另外還可以轉換直線,圓,弧,三維線等為多段線

四.影像定位

�？吹揭恍┤苏f影像如何定位到對應的坐標上,要用到哪個插件.

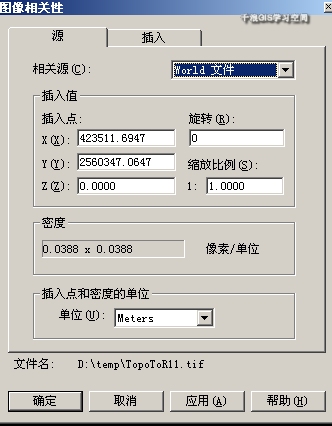

地圖-圖像-插入,在這里自動定位到圖像所帶的坐標信息里

五.注釋

只有SHP格式的文件,如何在CAD中更直觀的體現出來,比如像ARCMAP中標注.CAD也一樣可以標注出SHP的字段內容
