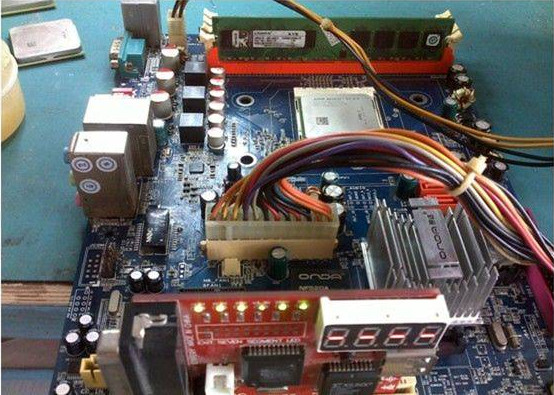

主板型號：NODANF520 AM2 NVDIA單橋故障現象：能觸發上電，不跑CPU，診斷卡**，復位燈常亮維修過程：我修板有個習慣，就是剛拿到故障板先大致掃了下。沒看到明顯燒傷，刮傷，斷線等現象，再打一下ATX各電壓輸出是及主板上各主供電的對地阻值，看是否存在短路，此時沒發現不正常的，于是插上ATX電源、診斷卡，假負載，觸發開關上電，發現診斷卡燈常亮，表示主板無復位，心里有數了，好修，一般都是因為供電不正常導致無復位的。

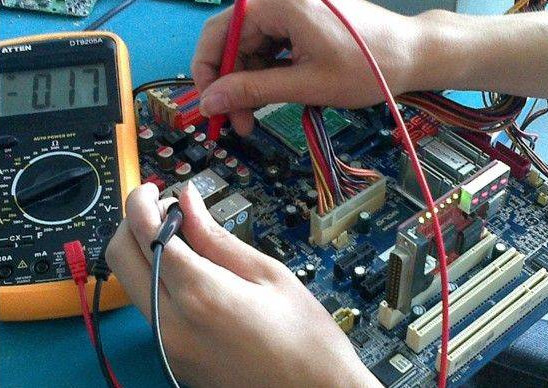

首先測主板的四大供電，按NF時序，先是有內存供電---橋供電----VDDA2.5V-----VCORE----1.2V_HT,但我喜歡逆向思維檢修，首先就找好測的VCORE供電，實測無

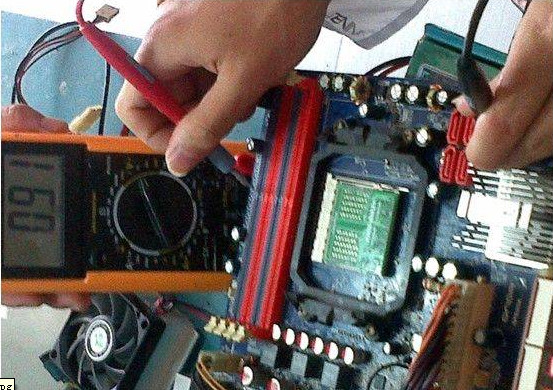

于是再去測內存供電VDD_DDR1.8V和負載供電VTTDDR_0.9V均正常

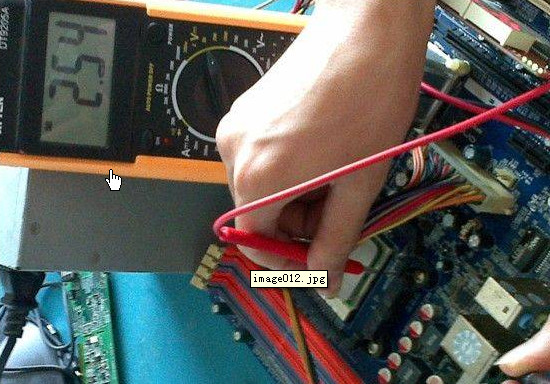

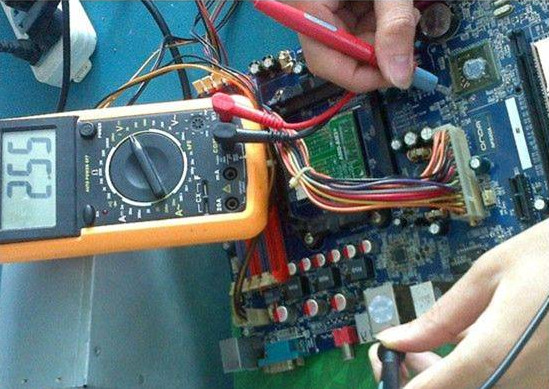

橋供電2.5V正常

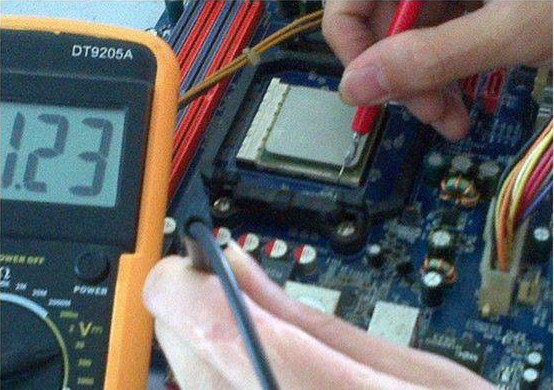

供電正常(測式點在U座旁邊的貼片電感)

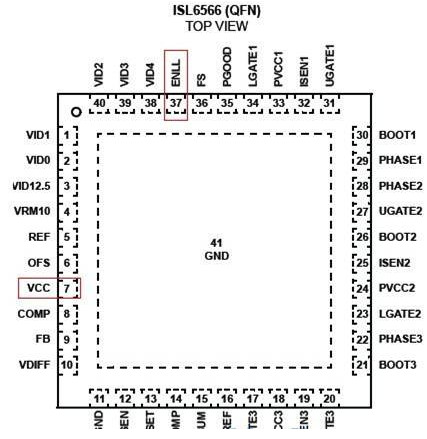

這些電壓都正常，說明無VCORE是CPU供電電路本身問題，開始檢修該電路。首先排除了VCORE短路和MOS管不良后，測了下上下MOS的G極，均無控制電壓，正常一般上管應該為2V左右，下管9V左右，實測均無，說明VRM沒有工作，首先測VRM的工作條件，該VRM采用的是很常用的ISL6566，它的三大工作條件是VCC VID EN

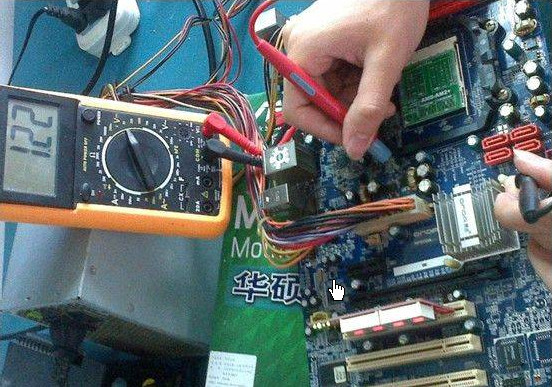

首先測VCC12V、5V均正常，而VID組合不考慮，因為排的是假負載嘛。然后測37腳的EN3.3V也正常，這三大工作條件都正常，VRM還不正常工作的，很多人會說還有其它條件也要測啊，如BOOT，FB ISEN COMP OFS REF…等比較細的條件，除了遇到BOOT與PHASE連接的耦合電容出故障多點，其它外圍元件一般很少壞的，所以我一般喜歡先加焊VRM先，因為它是QFN封裝的很容易虛焊，再加上前面在我打各上下管G極的對地阻值時，正常應該各上管和各下管的G極對地阻值一致，發現有一組上管G極的對地阻值很不穩定，有時無窮大，有時有阻值但偏大，有時又正常，所以直接加焊了VRM，再次上電，VCORE正常產生

斷電插上真U，再次開機，悶，診斷卡復位又常亮，量VCORE又沒了，斷電換回假負載，再次開機診斷卡復位燈一閃即滅，說明復位正常，而且量VCORE、1.2V_HT等其它電壓均OK

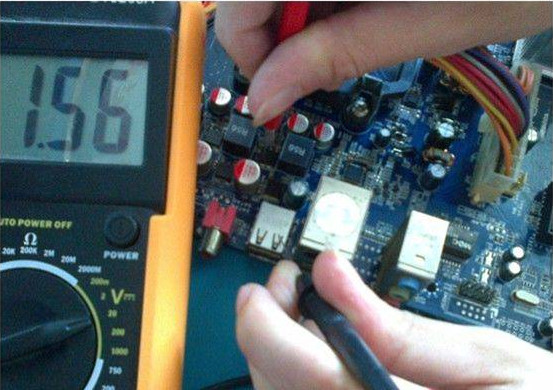

再次上回真U故障重現，這就怪了，上真U VCORE無，上假負載又正常，這種現象也許這時很多人會蒙住不知道何下手了，但我的第一反應就是去測VDDA_2.5V,因為此電壓是AMDCPU需要的另個工作電壓，有點類似于478的VCC_VID，此電壓不正常VCORE是不會出的,果然實測被拉低為1點幾Ｖ，當然無VCORE咯.

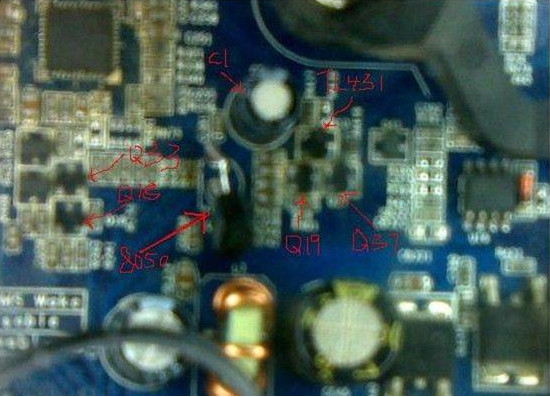

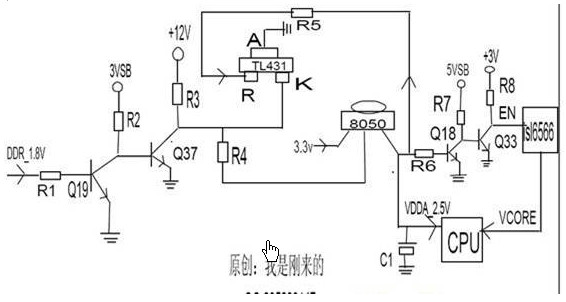

跑線路連到旁邊的一些三極管、標D的三個腳（以為是雙二極管），還有個長得類似于78L05的（初步判斷為三端穩壓管），當然還有很多電阻，連的東西太多了，越跑越蒙，不知道連到這些元件的工作原理，又找不到圖紙，于是直接更換與VDDA相連的兩個三極管及誤以為是雙二極管，無果。一邊跑一邊腦海里勾畫這一電路圖，因為誤認為是雙二極管，所以在這糾結了蠻久，想不出原理，當量到這假雙二極管的上面腳時（類似于Q的C極）發現是接地的，就是這一驚人發現，籠罩在腦子的迷霧淅淅散去，思路格外晴朗了，心想難道是TL431,用望大鏡一看還真是。
